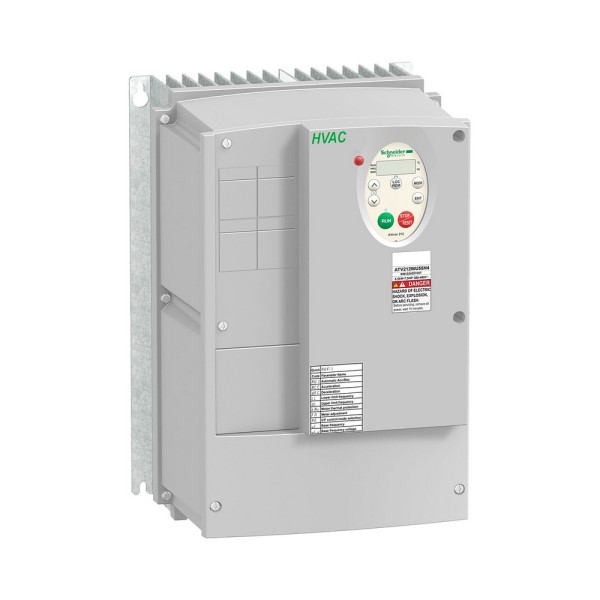

ATV212WU40N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV212WU40N4 в типовом сценарии эксплуатации
Чаще всего этот частотник ставят туда, где нужно не просто крутить асинхронный двигатель, а держать процесс в рамках: вентустановка с длинными кабельными линиями, насосная с перепадами давления, вытяжка с постоянной работой и периодическими пусками. В таких узлах обычно всплывают три практических проблемы: помехи в сети и по земле, перегрев шкафа при высокой нагрузке, а также требования по безопасности при обслуживании. ATV212WU40N4 преобразователь частоты Schneider Electric закрывает эти вопросы на уровне конструкции, а не за счет внешних костылей.
ATV212WU40N4 Schneider Electric: электромагнитная совместимость и длинные линии
Встроенный фильтр ЭМС категории C3 - это не формальность, а реальное снижение рисков по ложным срабатываниям входов ПЛК, наводкам на датчики и просадкам связи по полевым шинам при близкой прокладке. В эксплуатации это особенно заметно, когда кабель до двигателя уходит далеко (венткамеры, кровля, насосные в подземных уровнях). При корректной прокладке и экранировании можно держать линию до 150 м без типичных сюрпризов в виде паразитных токов и рассыпающейся дискретики на соседних клеммниках.
Для инженера по КИПиА важный момент - проще пройти внутренние регламенты по ЭМС и быстрее сдать объект: меньше внешних фильтров, меньше мест, где можно ошибиться с заземлением и трассировкой.
Условия монтажа: IP55, температура, вибрация, удар
Мы обращаем внимание на IP55 в связке с настенным монтажом: это практичный вариант для производственных помещений, где шкаф ставят ближе к агрегату и нет желания тянуть силовые магистрали через ползавода. При этом диапазон рабочих температур заявлен без снижения номинала, что на реальных объектах снимает часть требований к кондиционированию шкафа, если вентиляция организована правильно.
Вибростойкость и ударостойкость по IEC 60068 важны не только для транспорта. На насосных и в компрессорных вибрация от агрегатов часто передается на стены и рамы. Когда привод устойчив к таким воздействиям, меньше шансов получить плавающие ошибки по клеммным соединениям, разъемам и платам управления после пары сезонов работы.
Отдельно полезна спецификация по влажности без конденсата: это прямое указание, что изделие рассчитано на нормальную промышленную влажность при адекватной вентиляции и отсутствии росы. На практике это значит, что надо думать не про магические покрытия, а про вентиляцию шкафа, подогрев при холодных пусках и грамотное разделение зон холод-тепло.
STO SIL 3 как часть реальной схемы обслуживания
Функция STO (Safe Torque Off) с уровнем SIL 3 - это не про модный ярлык, а про удобную и корректную интеграцию в контур безопасности. Пример: на вентиляторе в пищевом цехе обслуживающий персонал должен иметь возможность безопасно остановить привод без отключения всего щита и без риска самопроизвольного пуска. STO позволяет построить схему, где силовая часть остается под напряжением (для диагностики и питания цепей управления), но крутящий момент гарантированно снят аппаратно.
В результате упрощается согласование с охраной труда и повышается ремонтопригодность: меньше соблазна обходить блокировки, меньше аварийных остановов технологической линии.
Тепловой режим и акустика: что означает принудительная конвекция
В приводах этого класса тепловая дисциплина решает ресурс. Принудительная конвекция и заданная рассеиваемая мощность - это подсказка, что шкаф нужно считать по воздухообмену, а не по ощущениям. На практике мы делаем так: закладываем запас по вентиляторам/теплообменнику, следим за чистотой фильтров, не зажимаем воздушные каналы и не ставим привод вплотную к кабельным лоткам. Тогда температурный режим стабилен, а частота коммутации выбирается по балансу между нагревом, шумом двигателя и требованиями процесса.
Уровень шума привода тоже имеет значение, если шкаф размещают рядом с рабочими местами или в техпомещениях без звукоизоляции. Здесь лучше заранее учесть, что акустика складывается из шума вентиляции шкафа, самого привода и двигателя на выбранной частоте ШИМ.
Интерфейсы ввода-вывода как инструмент наладки
Наличие набора аналоговых и дискретных каналов ввода-вывода дает свободу в типовой автоматизации без внешних модулей. В реальной наладке это выражается просто: можно завести задание скорости с датчика давления/разрежения, снять обратную связь, организовать режимы День/Ночь по дискретным входам, вывести на релейные контакты аварии и готовность, а аналогом отдать в диспетчеризацию нагрузку или текущую частоту. Чем меньше промежуточных преобразователей сигналов, тем выше повторяемость результата от объекта к объекту.
Почему важна стойкость к КЗ и качество питания
Расчетный ток короткого замыкания в месте установки - параметр, который часто игнорируют до первого инцидента. Если ввод мощный и КЗ-токи высокие, привод должен быть корректно защищен и согласован с аппаратом защиты. Это снижает риск тяжелых повреждений при аварии и упрощает последующее восстановление. Мы рекомендуем на этапе подбора согласовать уставки, тип автомата/предохранителей и проверить селективность, особенно в распределенных насосных станциях.
Нужен привод под асинхронный двигатель с нормальной ЭМС, IP55 и встроенной STO для промышленной эксплуатации? Подбираем обвязку, проверяем условия монтажа и выдаем схему включения под ваш шкаф - запросите поставку ATV212WU40N4.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность4 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP55
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
