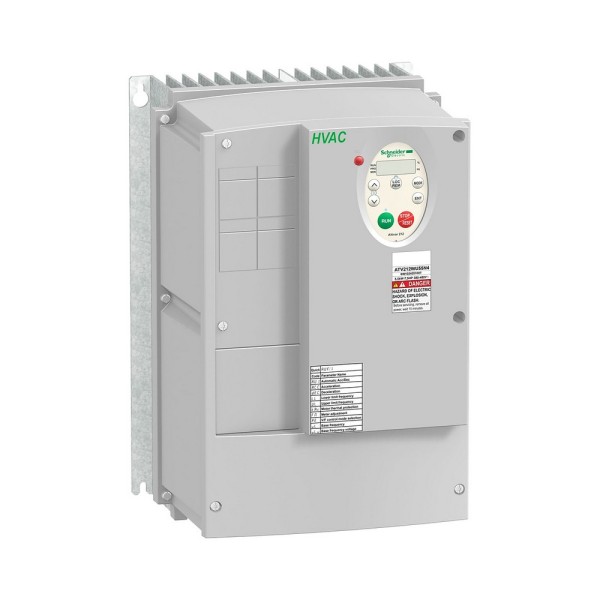

ATV212WU55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV212WU55N4 Schneider Electric в реальной эксплуатации
В типовом проекте по вентиляции или насосной группе основная проблема не в том, чтобы мотор крутился, а в том, чтобы система работала предсказуемо: без самовозбуждения по ПИД, без ложных аварий по помехам, с корректным поведением при перепадах нагрузки и с безопасной остановкой при обслуживании. ATV212WU55N4 преобразователь частоты Schneider Electric как раз рассчитан на такие прикладные задачи - управление асинхронными двигателями в составе инженерных систем, где важны не лабораторные цифры, а стабильность по месту.
Мы обычно смотрим на привод как на узел, который должен пережить монтажные огрехи, длинные моторные линии, вибрации от агрегата и сезонные режимы по температуре. Здесь полезно, что в приводе реализован встроенный фильтр ЭМС категории C3: на объектах с кабельными трассами до 150 м это снижает риск взаимных помех с датчиками давления/расхода и слаботочными цепями в шкафу. В результате меньше времени уходит на отладку: не приходится сразу добавлять внешние дроссели и фильтры только потому, что рядом лежит аналог 4-20 мА.
Schneider Electric Altivar Process и управление процессом
Серия Altivar Process ориентирована на технологические контуры, где привод - часть регулирования. Наличие нескольких аналоговых входов и выходов упрощает типовую обвязку: можно принять задание скорости, снять технологический сигнал в диспетчеризацию, а отдельным каналом отдать, например, текущую нагрузку или частоту на внешнее устройство. На практике это экономит дискретные модули ПЛК и уменьшает количество точек отказа в клеммнике.
Еще один момент, который мы считаем критичным в эксплуатационном плане - работа в неидеальной среде. Привод рассчитан на широкий диапазон температуры без обязательного дерейтинга в заявленных пределах, а также на промышленную влажность без конденсата. Это важно для насосных станций, венткамер, крышных установок, где шкаф может стоять рядом с источником сырости или в помещении с нестабильным микроклиматом. Плюс заявленная стойкость к вибрации и ударным воздействиям по IEC 60068 снижает вероятность того, что после пары сезонов у привода начнутся плавающие контакты или ошибки по внутренним соединениям.
Безопасность и обслуживаемость ATV212WU55N4 Schneider Electric
В обслуживании мы всегда упираемся в требования охраны труда и в реальную дисциплину персонала. Встроенная функция STO (safe torque off) с уровнем SIL 3 позволяет организовать безопасное отключение момента без разрыва силовой части контактором. Для механиков это означает понятную процедуру: при переводе в сервисный режим двигатель физически не может развить момент, даже если кто-то ошибочно подаст команду пуск с верхнего уровня. Для инженера по автоматизации это упрощает схему: меньше аппаратных элементов, меньше мест, где может залипнуть контакт или ошибиться монтажник.
По теплу и компоновке нужно учитывать, что привод с принудительной конвекцией требует корректного воздухообмена в шкафу. На объектах с плотной компоновкой мы закладываем запас по вентиляции и выдерживаем зазоры, потому что рассеиваемая мощность в реальных режимах (особенно при повышенной частоте коммутации) заметно влияет на температуру в отсеке. Частоту коммутации имеет смысл подбирать осознанно: выше - тише мотор и лучше форма тока, но больше потери и выше требования к охлаждению; ниже - проще по теплу, но может вырасти акустика и пульсации момента на некоторых механизмах.
Подключение, помехоустойчивость и интеграция в шкаф
Встроенный ЭМС-фильтр и промышленная стойкость по загрязнению (типичная среда внутри шкафов управления) важны не на бумаге, а при сдаче объекта. Когда рядом стоят датчики уровня, преобразователи давления, счетчики импульсов, именно привод чаще всего становится источником высокочастотных наводок. Корректная разводка PE, отдельные экраны на моторном кабеле и соблюдение топологии земли остаются обязательными, но наличие штатного фильтра снижает чувствительность системы к мелким отклонениям монтажа.
Для дискретной логики у привода достаточно входов и релейных выходов, чтобы закрыть типовой набор: внешние разрешения, аварийные цепи, сигнал готовности, работа/авария на диспетчеризацию. В проектах с модернизацией это удобно: можно аккуратно повторить существующую логику без переделки шкафа под дополнительные реле или промежуточные модули.
Где ATV212WU55N4 работает наиболее предсказуемо
- Насосные станции с регулированием давления: мягкий пуск, снижение гидроударов, стабильная работа ПИД при переменном водоразборе.
- Вентиляционные установки: поддержание расхода/разрежения, работа по датчику CO2 или перепаду давления на фильтре, снижение энергопотребления на частичных нагрузках.
- Технологические приводы с длинным кабелем до двигателя: меньше сюрпризов по ЭМС при условии правильного экранирования и заземления.
Если подбираете привод под конкретный двигатель, сеть и условия монтажа, передайте нам исходные данные по механизму, длине моторного кабеля и требуемой логике управления - подтвердим применимость ATV212WU55N4 и дадим рекомендации по схеме подключения и охлаждению.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность5,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP55
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
