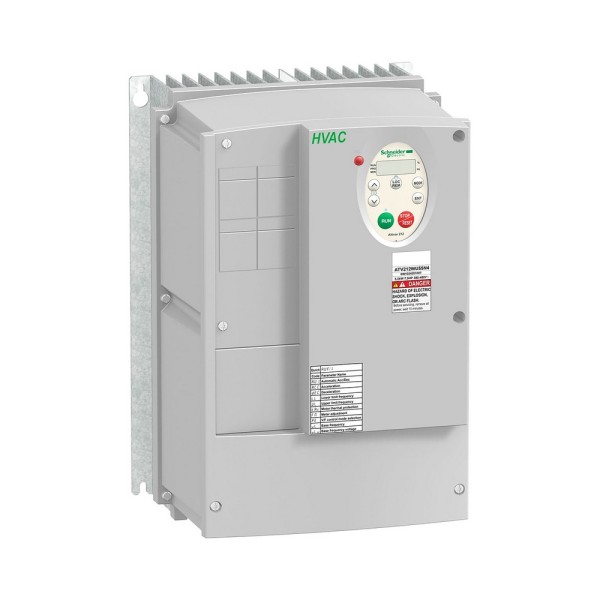

ATV212WU75N4 Schneider Electric в типовом сценарии эксплуатации
Когда на объекте нужно стабильно регулировать скорость асинхронного двигателя и при этом не ловить помехи на датчиках, чаще всего речь идет о вентиляторах, насосах, дымоудалении, установках подпора воздуха, технологических воздуходувках. В этих применениях преобразователь частоты работает не как разовая автоматика, а как круглосуточный узел: держит расход, экономит энергию на неполной нагрузке и переживает реальную электромагнитную обстановку шкафа. ATV212WU75N4 как раз рассчитан на такой режим - с упором на устойчивость к условиям эксплуатации, предсказуемую динамику и безопасное обслуживание.
На практике важно не только уметь крутить мотор, но и делать это без побочных эффектов: чтобы аналоговые сигналы 4-20 мА не плавали от наводок, чтобы при длинных линиях к двигателю не приходилось в проекте отдельно городить фильтры, а при обслуживании можно было штатно отключить момент без выдергивания силовых кабелей.
Schneider Electric ATV212WU75N4: что дает серия в реальной автоматизации
Мы смотрим на этот привод как на часть системы: ПЧ + двигатель + кабель + шкаф + PLC/АСУ ТП. Встроенный фильтр ЭМС (категория C3 по EN/IEC 61800-3) - не формальность. Он снижает уровень помех в питающей сети и наводок на соседние цепи, особенно когда рядом лежат линии датчиков давления/расхода и дискретные входы. Дополнительно полезно то, что производителем задана работа с кабелем двигателя до 150 м - это упрощает компоновку, когда силовая часть стоит в одном помещении, а агрегат на кровле или в насосной галерее.
Функция безопасности STO (Safe Torque Off) с уровнем SIL 3 - это удобный инструмент для схемы безопасного останова. Для обслуживания вентилятора, ревизии задвижки или замены датчика на агрегате мы можем снять крутящий момент штатным безопасным входом, не обесточивая весь шкаф. В реальных проектах это уменьшает простои и снижает риск ошибки персонала, когда кто-то перепутал автоматы или не поставил блокировку.
Условия среды и механика: почему это не второстепенно
Шкафы с приводами часто стоят не в чистой серверной, а в техпомещении с вибрацией от агрегатов, температурными перепадами и влажностью. Здесь важны подтвержденные испытания: вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27. Для нас это означает, что при нормальной сборке шкафа (жесткая монтажная панель, правильные кабельные вводы, соблюдение радиусов) привод не начнет терять контакты на клеммах и не будет уходить в аварии от механических воздействий.
Степень защиты IP55 - практичная вещь, когда шкафное исполнение приближено к полевому или помещение пыльное. IP55 не отменяет требований к вентиляции шкафа, но дает запас по защите от пыли и брызг, а значит меньше деградации электроники и меньше ложных отказов из-за загрязнения.
Диапазон рабочих температур без снижения номинала (до верхней границы) важен именно в приводных шкафах: тепловой режим там зависит не только от самого ПЧ, но и от суммарных потерь других устройств. У привода с принудительной конвекцией нужно заранее учитывать рассеиваемую мощность и организовать воздушный тракт в шкафу так, чтобы горячий выхлоп не подсасывался обратно. Тогда и ресурс вентиляторов выше, и меньше тепловых остановов при пиковой нагрузке.
Интерфейсы управления и I/O как инструмент наладки
В эксплуатации мы почти всегда используем комбинацию сигналов: аналоговый вход для задания (например, от ПИД-регулятора PLC или от локального датчика) плюс дискретные входы для разрешения, выбора фиксированных скоростей, аварийных межблокировок. Наличие набора аналоговых и дискретных каналов позволяет не перегружать PLC мелкой логикой и локально реализовывать типовые режимы: ночное снижение производительности, переключение уставок по сезонам, ограничение частоты при закрытии клапана.
Релейные выходы удобны для жестких сигналов в диспетчеризацию: готовность, работа, авария, достижение частоты. В проектах с насосными станциями это часто упрощает ввод в существующие щиты, где часть цепей еще выполнена на реле, а модернизация идет поэтапно.
Электрика и устойчивость к сети: что учитываем при подборе
При выборе привода для асинхронных двигателей мы всегда оцениваем не только мощность, но и сеть: напряжение, возможные просадки, токи КЗ на вводе. Заявленный расчетный ток короткого замыкания - это ориентир по допустимому уровню в точке подключения при корректно выбранной защитной аппаратуре. На объектах с мощными трансформаторами и короткими линиями это критично: правильная координация автомата/предохранителей и ПЧ напрямую влияет на выживаемость силовой части при авариях.
Частота коммутации - настройка, которая в эксплуатации влияет на слышимый шум двигателя, нагрев и уровень ЭМС. На практике мы выбираем ее не максимальную, а ту, которая дает приемлемый акустический комфорт и при этом не перегружает тепловой баланс шкафа. Для вентиляции в общественных зданиях это особенно заметно: иногда снижение слышимого писка на низких оборотах важнее, чем минимальные потери, но делать это нужно с пониманием дерейтинга.
Уровень шума самого преобразователя тоже имеет значение, если шкаф стоит рядом с рабочей зоной. В техпомещениях это обычно допустимо, но в малых ИТП, локальных венткамерах и контейнерных установках лучше заранее заложить размещение и акустические требования.
Как мы обычно применяем ATV212WU75N4 на объекте
- Насос с поддержанием давления: привод держит заданный напор, а PLC дает внешнюю уставку и блокировки по сухому ходу.
- Вентиляция с датчиком CO2: по аналоговому входу приходит сигнал нагрузки, дискретом переключаем режимы день/ночь.
- Дымоудаление: используем STO в составе безопасной схемы обслуживания, чтобы исключить случайный запуск при регламентных работах.
Если нужен привод под конкретный двигатель и условия шкафа - подберем уставки, рекомендации по ЭМС, схему безопасного отключения и проверим тепловой расчет по рассеиваемой мощности. Передавайте исходные данные по сети, длинам кабелей и режимам работы, согласуем конфигурацию поставки.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность7,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP55
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
