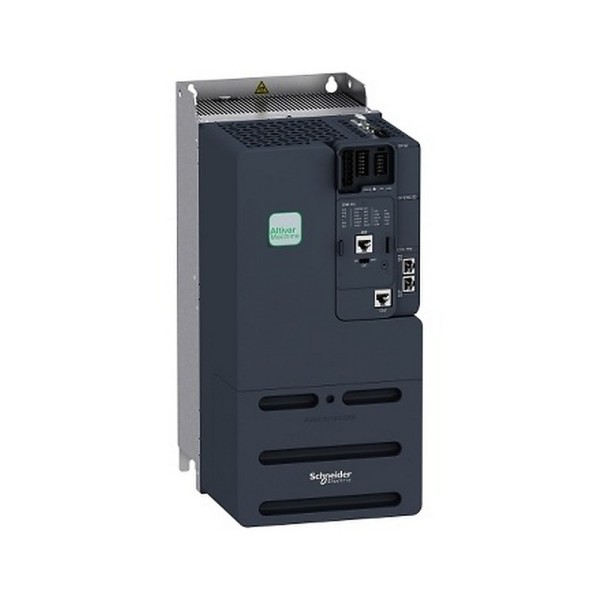

ATV340D11N4E преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как ведет себя ATV340D11N4E Schneider Electric в реальной установке
Частотник на бумаге может выглядеть одинаково с конкурентами, но на объекте разница проявляется в мелочах: как держит момент на низких оборотах, насколько стабильно проходит помеховую обстановку, как переживает пуски и аварийные режимы. ATV340D11N4E преобразователь частоты Schneider Electric мы рассматриваем как рабочий инструмент для асинхронных приводов, где важны предсказуемость и инженерная управляемость - от наладки до многолетней эксплуатации.
Типичный сценарий: насосная группа или вентустановка с длинными кабельными трассами до двигателя, рядом - шкафы автоматики, датчики 4-20 мА, связь с контроллером. Здесь встроенный ЭМС-фильтр категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м становится не формальностью, а способом сократить проблемы с наводками и ложными срабатываниями дискретных входов. На практике это означает меньше времени на вылавливание помех осциллографом и меньше требований к внешним фильтрам при типовой архитектуре шкафа.
Schneider Electric ATV340D11N4E: управление и обвязка без лишних модулей
В приводных задачах часто упираемся не в мощность, а в интерфейсы. Здесь предусмотрены аналоговые и дискретные каналы управления, релейные выходы для технологических блокировок, сигнализации и простых межшкафных связей. Это удобно, когда нужно, например, реализовать режимы Ручной/Авто, аварийный байпас, подтверждение работы вентилятора, управление заслонкой и контроль внешних защит без отдельного I/O-модуля.
Для ПИД-регулирования расхода или давления полезно иметь несколько аналоговых входов под датчики и уставки, а также аналоговые выходы на индикацию или вторичный регулятор. В проектах водоподготовки мы часто разводим так: датчик давления на один вход, резервный датчик или дифференциальное давление на второй, локальная уставка с потенциометра - на третий. Это дает возможность быстро переключаться между режимами без перекоммутации в шкафу.
Тепловой режим, шум и коммутация в Altivar Process ATV600
Для долговременной работы привода критичны теплопотери и организация воздухообмена. Устройство рассчитано на принудительную конвекцию и заметную рассеиваемую мощность, поэтому при компоновке шкафа мы закладываем понятный воздушный коридор, корректный подбор вентиляторов и фильтрующих элементов. Практическая рекомендация: не ставить вплотную к тепловыделяющим компонентам, не заужать вход/выход воздуха и заранее продумать обслуживание, иначе через пару сезонов эксплуатации получаем перегревы и деградацию ресурса вентиляторов.
Частота коммутации регулируется в диапазоне, и это хороший инструмент для баланса между акустикой и потерями. Если задача чувствительна к шуму двигателя (например, вентиляция в административных зданиях), частоту коммутации можно поднять, понимая, что тепловая нагрузка возрастет и номинал может потребовать дерейтинга. Если же шкаф ограничен по охлаждению, оставляем более консервативный режим - выиграем по температуре силовой части и общей надежности.
По шуму самого устройства важно учитывать, что это не бесшумный прибор: при подборе места установки вблизи рабочих зон закладываем акустическую развязку шкафа и корректную вентиляцию. В промышленности это обычно не проблема, но в компактных инженерных помещениях может быть заметно.
Защита и безопасность: STO SIL 3 как часть схемы останова
Встроенная функция STO (safe torque off) с уровнем SIL 3 - не галочка в паспорте, а возможность корректно закрыть вопросы безопасности без внешних контакторов в части отключения момента. В типовой схеме мы заводим цепь безопасности от реле безопасности или контроллера безопасности на вход STO и получаем предсказуемый останов по требованиям. При этом важно помнить: STO отключает формирование крутящего момента, но не является силовым разъединителем. Для обслуживания применяем штатные средства отключения питания и блокировки, как требует регламент предприятия.
Механика, стойкость к среде и ограничения по монтажу
По стойкости к вибрации и ударам устройство рассчитано на промышленную эксплуатацию, что актуально для насосных станций, компрессорных и площадок с работающими механизмами. Допуск по влажности без конденсата закрывает большинство реальных электрощитовых, но мы всегда подчеркиваем: основная причина отказов - не влажность как цифра, а конденсат из-за неправильной вентиляции и перепадов температуры. Поэтому при размещении в холодных помещениях закладываем подогрев шкафа и контроль точки росы.
Степень защиты IP00 означает, что это исполнение для установки внутри шкафа. На объекте это напрямую влияет на компоновку: нужна нормальная дверная защита, правильная прокладка кабелей и исключение попадания пыли. В помещениях с аэрозолями или токопроводящей пылью без шкафа и фильтрации воздуха такой привод ставить нельзя - ресурс силовой части резко падает.
Отдельно отметим расчетный ток короткого замыкания: при проектировании вводного аппарата и селективности защит мы проверяем, чтобы коммутационная способность и уставки соответствовали реальной сети. Это тот случай, когда ошибка на этапе проектирования вылезает уже на пусконаладке в виде выбиваний или некорректной селективности.
Если вам нужен привод под асинхронный двигатель с нормальной помехоустойчивостью, встроенной функциональной безопасностью и понятной интеграцией в шкаф - закладывайте ATV340D11N4E в спецификацию и присылайте схему, мы проверим обвязку по ЭМС, теплу и безопасности перед закупкой.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность11 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
