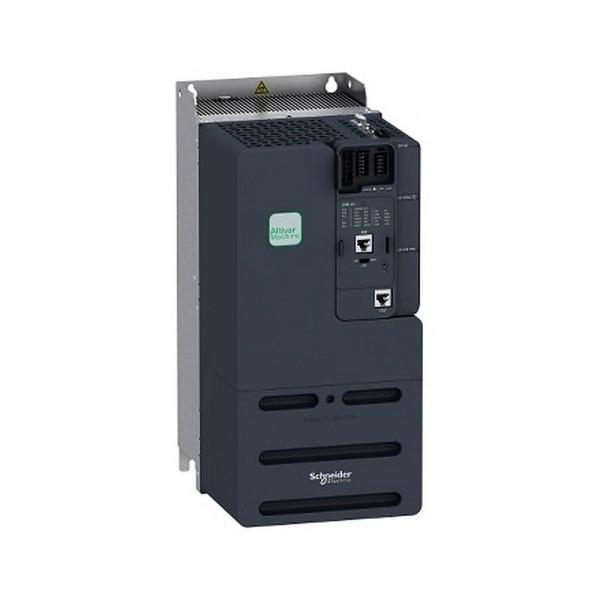

ATV340D22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на объекте нужно стабильно крутить асинхронный двигатель 22 кВт и при этом держать технологию в рамках по ЭМС, мы обычно начинаем не с выбора по мощности, а с условий эксплуатации и требований к сигналам. ATV340D22N4 преобразователь частоты Schneider Electric рассчитан именно на такую прикладную задачу: приводы насосов, вентиляторов, транспортеров, смесителей, где важны предсказуемые разгоны/торможения, помехоустойчивость и безопасная остановка без усложнения схемы.
Schneider Electric ATV340D22N4 в типовых схемах управления
В реальной автоматизации частотник редко живет сам по себе - его встраивают в шкаф с ПЛК, удаленными модулями ввода-вывода, реле давления/расхода и цепями аварийного останова. Здесь полезно, что у привода есть достаточный набор дискретных и аналоговых каналов для обвязки без промежуточных преобразователей сигналов. Например, один аналоговый вход от датчика давления используем на поддержание уставки, второй - на внешнее ограничение скорости, третий оставляем под резерв (ручной потенциометр или сигнал от АСУ ТП). Аналоговые выходы удобно отдавать на индикацию или на верхний уровень как обратную связь по скорости/нагрузке, не нагружая контроллер лишними расчетами.
Для дискретных сигналов в шкафу обычно требуются: Пуск, Стоп, Реверс (если применимо), Сброс аварии, выбор предустановленных скоростей, разрешение от межблокировок. Наличие нескольких релейных выходов позволяет развести Авария, Работа, Достигнута частота или внешний байпас без дополнительных реле согласования.
ATV340D22N4 Schneider Electric и электромагнитная совместимость на длинных кабелях
На промышленных площадках типичная проблема - наводки по кабелям двигателя и ложные срабатывания дискретных входов, особенно когда мотор вынесен в цех, а шкаф стоит в электрощитовой. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м снимает часть головной боли на этапе пусконаладки: проще уложиться в требования по помехоэмиссии и повысить повторяемость решений. Это не отменяет правил монтажа (экранирование, 360-градусное подключение экрана, разделение силовых и сигнальных трасс), но дает запас по устойчивости, когда кабельные трассы уже заданы проектом.
Условия эксплуатации и механика: что реально важно в шкафу
Мы всегда проверяем, выдержит ли привод реальную среду: вибрации от рядом стоящих агрегатов, сезонные перепады температуры, влажность в неидеальных помещениях. Для ATV340D22N4 заявлены испытания по IEC 60068: вибростойкость 1.5 мм (2...13 Гц) и ударостойкость 15 gn 11 мс. На практике это означает, что при корректном креплении на монтажной панели и нормальной жесткости шкафа привод не начинает ловить разъемные проблемы и деградацию контактов через год работы рядом с насосной группой или дробильным оборудованием.
Диапазон рабочей температуры -15...50 °C без снижения номинала полезен для объектов, где шкафы стоят в неотапливаемых помещениях, но предусмотрена вентиляция или умеренный подогрев. При этом важно помнить про тепловой баланс: привод рассеивает тепло (для данного типоразмера это ощутимые величины), значит, в шкафу нужен расчет воздухообмена и правильное размещение компонентов, чтобы не перегревать клеммные соединения и аппаратуру автоматики.
Безопасность и сервис: STO в реальных алгоритмах останова
В проектах, где есть требования по функциональной безопасности, наличие STO (безопасное отключение крутящего момента) уровня SIL 3 позволяет строить останов без силового контактора на выходе, либо использовать контактор как дополнительный уровень, но не как единственный элемент безопасности. В прикладном смысле это упрощает схему: из модуля безопасности заводим две независимые цепи STO, а дальше в логике ПЛК разделяем технологический Стоп и аварийный Stop Category 0/1 (в зависимости от принятой концепции). Для насосов и вентиляторов это часто дает выигрыш по ресурсу коммутационной аппаратуры и по времени реакции на аварийные события.
Монтаж и интеграция в шкаф: что учитываем заранее
Исполнение IP00 подразумевает установку внутри шкафа с обеспечением защиты от прикосновения и пыли. Настенный монтаж (на панель) удобен, но требует грамотного соблюдения зазоров для принудительной конвекции и прокладки силовых шин. По габаритам и массе это уже серьезный аппарат, поэтому мы закладываем нормальные точки крепления, доступ к силовым клеммам, возможность обслуживания вентиляции и чистки, а также место под корректную укладку экранированных кабелей с минимальными петлями.
Отдельно обращаем внимание на расчетный ток КЗ и координацию с вводной защитой: при подборе автоматов и предохранителей нужно выдержать селективность и обеспечить корректную защиту линии, иначе при реальной аварии сработает все, кроме того, что нужно.
- Подходит для асинхронных двигателей в задачах с переменной нагрузкой и требованиями к стабильности управления.
- Упрощает компоновку шкафа за счет встроенного ЭМС-фильтра и развитого набора сигналов.
- Поддерживает безопасный останов через STO, что снижает сложность силовой части.
Если вы даете нам схему питания, длину моторного кабеля, тип двигателя и требования по безопасности, мы проверим применимость ATV340D22N4 и предложим корректную обвязку по ЭМС и защите - отправляйте данные для инженерного подбора.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность22 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
