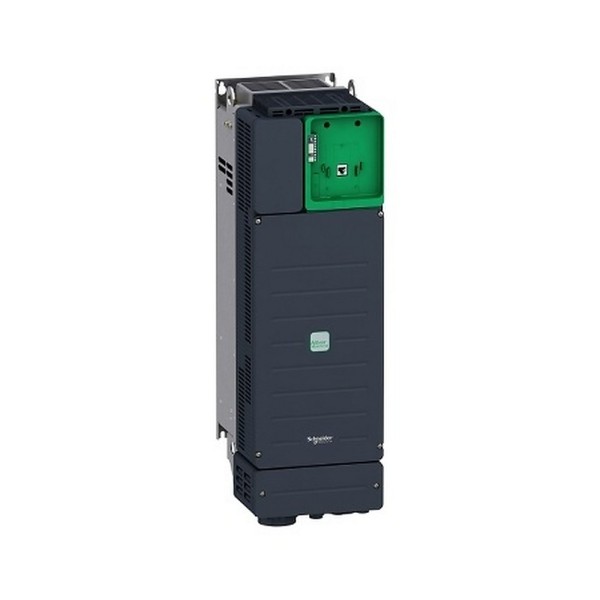

ATV340D30N4E преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как мы обычно ставим ATV340D30N4E Schneider Electric в работу на объекте
В реальной эксплуатации преобразователь частоты чаще всего покупают не ради цифр в паспорте, а чтобы стабилизировать технологию: убрать гидроудары на насосах, снизить износ редукторов на конвейерах, держать момент на низких оборотах у вентиляторов и мешалок. ATV340D30N4E преобразователь частоты Schneider Electric мы применяем как силовой привод для асинхронных двигателей в системах, где критичны предсказуемость разгона/торможения, совместимость с промышленной автоматикой и устойчивость к помехам в шкафу.
По мощности это класс для двигателя порядка 30 кВт (нормальный режим). Для нас важен не только номинал, а запас по току и теплу: при тяжелых пусках, частых реверсах и работе на пониженной частоте именно тепловой режим и правильно выбранная частота коммутации определяют, будет ли привод жить годами или начнет уходить в перегрев на пиках нагрузки.
Schneider Electric ATV340D30N4E: управление и I/O в прикладных задачах
В приводе предусмотрены дискретные и аналоговые сигналы - этого достаточно, чтобы закрыть типовую обвязку без внешних модулей: задание скорости с АСУ ТП, аварийный стоп, выбор фиксированных скоростей, подтверждение готовности, сигнализация аварий, контроль технологического параметра. В эксплуатации это означает меньше соединений в клеммнике и меньше точек отказа, особенно в шкафах с высокой плотностью оборудования.
Мини-пример из практики: на насосной станции для поддержания давления мы заводим аналоговое задание от ПИД-регулятора контроллера, а вторым аналоговым каналом возвращаем в АСУ ТП фактическую частоту или ток двигателя как диагностический признак засора/заклинивания. Для конвейера, наоборот, чаще задействуем дискретные входы под ступенчатые скорости и межблокировки, а релейные выходы - под сигналы готов/работа/авария на систему сигнализации шкафа.
ЭМС и длина кабеля: что дает встроенный фильтр в Altivar Process
В шкафах с несколькими приводами основная проблема - электромагнитная совместимость: ложные срабатывания дискретных входов, сбои датчиков 4-20 мА, ошибки связи по полевым шинам. Здесь помогает встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3, рассчитанный на кабель до 150 м. На практике это снижает объем внешних мер: меньше дополнительных фильтров, проще пройти внутренние требования предприятия по помехам, стабильнее работает измерение аналоговых сигналов рядом с силовыми трассами.
Важно понимать, что фильтр не отменяет грамотный монтаж: разделение силовых и сигнальных жгутов, правильное 360-градусное заземление экрана, короткие PE-подключения. Но с интегрированным ЭМС-решением у нас проще добиться повторяемого результата, особенно когда объект большой и монтаж выполняют разные бригады.
Безопасность и останова: STO SIL 3 как инструмент схемотехники
Наличие STO (безопасное отключение крутящего момента) с уровнем SIL 3 - это не абстрактная галочка, а возможность упростить силовую часть шкафа. В ряде машин мы уходим от громоздких контакторных схем отключения двигателя и строим безопасный останов через вход STO, сохраняя управляемость и диагностику привода. Для сервисной эксплуатации это означает быстрее поиск причин простоя: видно, что именно активировало безопасное отключение - внешняя цепь безопасности, межблокировка или внутренняя авария.
При этом STO - не торможение и не удержание. Мы всегда закладываем корректную механику останова (в том числе тормозные резисторы или механический тормоз, если требуется), а STO используем как гарантированное снятие момента в опасных режимах.
Тепло, шум и ресурс: что дает принудительная конвекция и выбор частоты коммутации
У этого исполнения охлаждение - принудительная конвекция. В шкафной сборке это требует дисциплины по воздухообмену: выстроить поток, не перекрывать вход/выход, учитывать тепловыделение и закладывать запас по температуре. Рабочий диапазон -15...50 °C без снижения номинала полезен для цехов без кондиционирования, но мы все равно оцениваем тепловой баланс шкафа: привод с высокой рассеиваемой мощностью в тесном объеме быстро поднимет температуру выше расчетной, и тогда начнется дерейтинг по току.
Частота коммутации задает компромисс: выше частота - тише мотор и ниже пульсации момента на малых оборотах, но больше тепловая нагрузка на силовую часть. Поэтому для вентиляторов и насосов обычно оставляем умеренные настройки, а на механизмах с требованиями к акустике и плавности - поднимаем частоту, но проверяем нагрев и запас по охлаждению. Уровень шума самого устройства учитываем при размещении в зонах обслуживания: при открытых шкафах в наладке это реально ощущается.
Механическая стойкость и условия окружающей среды
Вибростойкость и ударостойкость по IEC 60068 в сочетании с допустимой влажностью 5...95% без конденсата позволяют применять привод в типовых промышленных помещениях, включая участки с вибрацией от механизмов и вентиляции. Здесь ключевое - именно отсутствие конденсата: в реальной жизни проблемы начинаются при неудачной вентиляции шкафа и ночных перепадах температуры. Мы рекомендуем продумать обогрев/термостат и корректный ввод кабелей, особенно если шкаф стоит у ворот или на неотапливаемых площадках.
Степень защиты IP00 означает, что это решение для установки внутри шкафа или электротехнического помещения с контролируемым доступом. При правильной сборке это дает гибкость по компоновке и обслуживанию, но накладывает требования к защите от пыли и случайного прикосновения на уровне шкафа.
Подберем обвязку, проверим тепловой расчет шкафа и подготовим рекомендации по ЭМС и цепям STO - запрашивайте ATV340D30N4E под вашу схему и режим нагрузки.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность30 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
