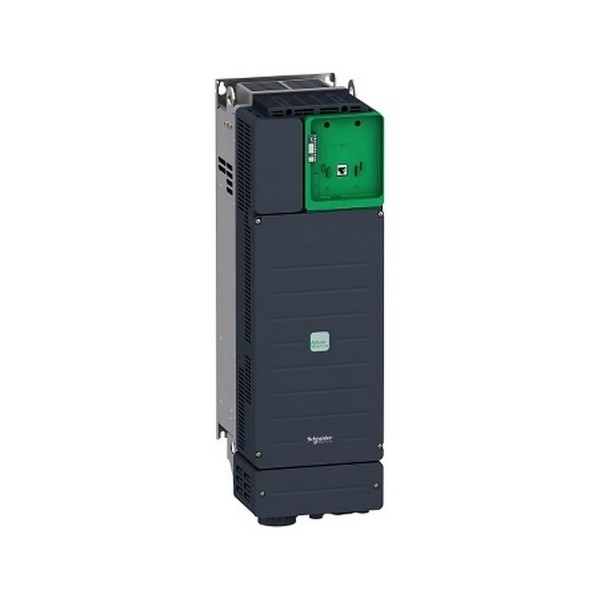

ATV340D37N4E преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальных цеховых условиях частотник выбирают не по красивым цифрам, а по тому, как он переживает пуск тяжелой нагрузки, шумную сеть и требования по безопасности. В насосной или на вентустановке типовая проблема одна и та же: двигатель живой, механика исправна, а режимы плавают - то недодача, то перегруз по току, то оператор крутит уставки вручную. Здесь и нужен привод, который нормально держит момент, корректно управляет асинхронником и при этом не превращает шкаф в радиатор.
Schneider Electric ATV340D37N4E преобразователь частоты в прикладных задачах
ATV340D37N4E - это привод для асинхронных двигателей с логикой, рассчитанной на промышленную эксплуатацию: стабильное управление скоростью, возможность аккуратно подстраивать динамику разгона/торможения и грамотно собирать сигналы с технологических датчиков. Три аналоговых входа и два аналоговых выхода дают свободу по обвязке: например, можно завести 4-20 мА от датчика давления на ПИД-регулирование, второй вход оставить под резервный датчик или внешнюю уставку, а аналоговый выход отдать в SCADA как фактическую скорость или нагрузку. Восьми дискретных входов обычно хватает, чтобы без лишних модулей закрыть типовой набор: Пуск/Стоп, Аварийный стоп, выбор скоростей, разрешение автомата, квитирование, режим Ручной/Авто.
Отдельно отмечаем релейные выходы: в промышленности реле по-прежнему удобны для развязки с цепями сигнализации и промежуточными реле шкафа. Три релейных выхода позволяют разнести состояния Готов, Работа, Авария и не городить дополнительные компоненты.
ATV340D37N4E Schneider Electric: электромагнитная совместимость и длинные линии
На объектах с протяженными кабельными трассами и плотной автоматизацией основная головная боль - ЭМС. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 рассчитан на кабель до 150 м, и это важнее, чем кажется на бумаге. Чем длиннее моторный кабель, тем выше риск помех по соседним цепям, ложных срабатываний дискретных входов, наводок на аналоговые сигналы и проблем с коммуникациями. Интегрированный фильтр упрощает компоновку шкафа: меньше внешних дросселей и фильтров - меньше точек отказа и меньше шансов ошибиться в монтаже и заземлении. Для нас это еще и экономия времени на наладке, потому что половина ESD/EMI вопросов закрывается штатной архитектурой привода.
Тепловой режим, шум и компоновка шкафа
В приводах этого класса тепловая дисциплина решает ресурс. Принудительная конвекция и заданная рассеиваемая мощность при типовой частоте коммутации позволяют заранее посчитать вентиляцию шкафа и не доводить компоненты до работы на пределе. Практический пример: если частотник стоит в шкафу рядом с источниками тепла (трансформатор, тормозной резистор, контакторы), мы всегда проверяем суммарный тепловой баланс и закладываем правильный поток воздуха по высоте шкафа, иначе перегрев проявится не сразу, а через сезон - по деградации конденсаторов и ложным перегревам.
Рабочий диапазон температур без снижения номинала полезен там, где шкаф стоит не в кондиционируемой серверной, а в реальном помещении: насосная, венткамера, компрессорная. Уровень шума тоже учитываем: в небольших электрощитовых избыточный шум вентиляторов быстро становится эксплуатационной претензией, особенно на круглосуточных объектах.
Механическая стойкость и эксплуатация на площадке
Вибрация и ударные воздействия - не экзотика. Привод часто висит на стене рядом с насосным агрегатом или на раме, где дрожит всё: трубопроводы, лотки, шкаф. Нормированная вибростойкость и ударостойкость по IEC 60068-2-6/27 важны не для галочки: это про то, чтобы клеммные соединения, силовые платы и вентиляторные узлы не разболтались через полгода. Плюс учитываем влажность без конденсата: в водоканалах и на пищевых производствах часто есть перепады температур, и если шкаф сделан без подогрева/вентиляции, конденсат становится причиной коррозии и пробоев. Здесь важно понимать ограничение по IP: исполнение IP00 означает монтаж в шкафу или в выделенном отсеке с соблюдением требований по защите от прикосновения и пыли. Мы всегда закладываем правильный класс оболочки шкафа и межсекционные перегородки, если рядом силовая и слаботочка.
Безопасность STO и логика отключения
Функция STO (безопасное отключение крутящего момента) уровня SIL 3 - это то, что реально упрощает соответствие требованиям по функциональной безопасности. В задачах с обслуживанием механизмов это позволяет строить безопасную остановку без разрыва силовой части контакторами на каждом цикле, снижая износ коммутационной аппаратуры и ускоряя восстановление после обслуживания. Важно, что STO не заменяет общий вводной аппарат и не отменяет грамотную схему блокировок, но дает корректный инструмент для цепей безопасности, когда нужно гарантированно убрать момент с вала.
Что мы учитываем при подборе и интеграции
- Проверяем сеть и расчетный ток КЗ на вводе, чтобы корректно выбрать защиту и не получить сюрпризы при авариях в силовой части.
- Согласуем частоту коммутации с требованиями по шуму двигателя и нагреву: повышение частоты обычно тише по акустике, но дороже по теплу.
- Разводим силовые и сигнальные цепи, выдерживаем правила экранирования моторного кабеля и правильное PE-заземление, иначе ЭМС-фильтр не спасет.
- Закладываем диагностику: используем дискретные/релейные выходы на статусы, а аналоговые каналы - на телеметрию в диспетчеризацию.
Если нужен привод под асинхронный двигатель с нормальной ЭМС-архитектурой, встроенной STO и понятной интеграцией в шкаф - берите ATV340D37N4E преобразователь частоты Schneider Electric и передайте нам вводные по двигателю, сети и режимам, мы проверим применимость и дадим технические рекомендации по схеме и монтажу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность37 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
