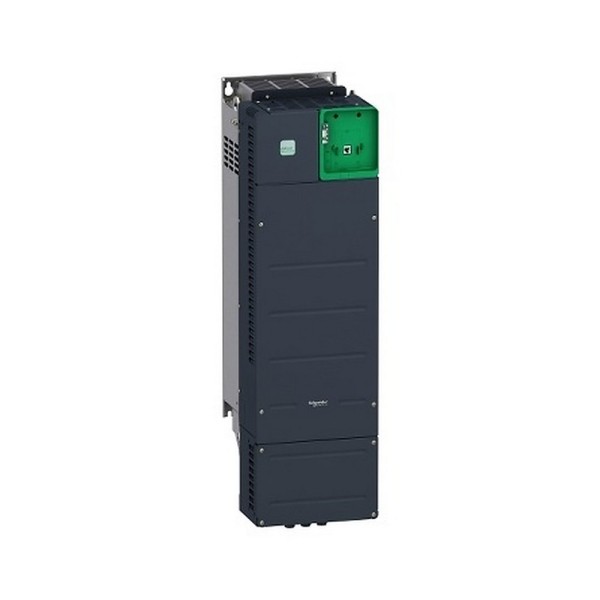

ATV340D55N4E преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV340D55N4E Schneider Electric в задачах реального привода
Чаще всего к нам обращаются с типовой проблемой: на насосной или вентиляторной станции нужно убрать гидроудары, снизить пусковые токи и при этом не потерять управляемость по расходу. На практике это означает две вещи - привод должен уверенно держать момент на низких частотах и корректно переживать тяжелые режимы с частыми разгонами/торможениями. ATV340D55N4E преобразователь частоты Schneider Electric рассчитан именно на такие сценарии для асинхронных двигателей: он дает предсказуемое управление, нормальную работу автоматики по сигналам датчиков и обеспечивает безопасное отключение момента через STO с уровнем SIL 3.
Schneider Electric ATV340D55N4E: электромагнитная совместимость и кабельные трассы
В реальных цехах и на КНС частотник редко стоит рядом с двигателем. Длинные моторные кабели провоцируют наводки, ложные срабатывания дискретных входов, проблемы с аналоговыми сигналами 4-20 мА и неустойчивую связь по интерфейсам. Здесь критична встроенная часть по ЭМС: у данной модели предусмотрен интегрированный фильтр по EN/IEC 61800-3 категории C3 с допустимой длиной кабеля до 150 м. Для нас это не формальная строчка из стандарта, а экономия времени на пусконаладке: меньше внешних фильтров, проще компоновка шкафа, выше повторяемость результата при тиражировании на нескольких объектах.
Отдельно отмечаем, что категория C3 логично ложится на промышленную сеть, где рядом работают сварка, силовые тиристорные установки и другое помехоактивное оборудование. При грамотной разводке PE и разделении силовых/сигнальных трасс привод обычно проходит приемку без охоты на паразитные помехи.
Управление технологией через I/O без лишней обвязки
На небольших системах автоматизации частотник нередко берет на себя часть логики: разрешения, блокировки, аварийные цепи, местный режим. Здесь важны не только наличие входов/выходов, но и удобство их применения. Встроенные дискретные входы позволяют собрать цепочки вроде: уровень min - запрет пуска, уровень max - аварийный стоп, давление - коррекция задания, а релейные выходы отдать под сигнал Готов/Работа/Авария на шкафную сигнализацию или в ПЛК. Аналоговые входы и выходы закрывают типовые связки с датчиками давления, расхода, разрежения и с внешними задатчиками.
Мини-пример: на вентустановке можно вести управление по датчику перепада давления в воздуховоде, а на аналоговый выход отдать фактическую частоту или ток на систему диспетчеризации - оператор видит, где находится рабочая точка, и быстрее диагностирует засор фильтра или заклинивание заслонки.
Тепловой режим, коммутация и ресурс в шкафу управления
Когда привод работает на высокой нагрузке, все упирается в тепло и в то, насколько корректно выбраны режимы коммутации. У данной модели используется принудительная конвекция, а рассеиваемая мощность в типовом режиме заметная - это прямо влияет на вентиляцию шкафа, подбор теплообменника и допустимую плотность компоновки. Мы в проектах всегда закладываем тепловой расчет: если в одном шкафу несколько приводов и ПЛК, то без учета тепловыделения начинаются ложные перегревы, ускоренное старение конденсаторов и нестабильность по питанию.
Частота коммутации настраиваемая: можно уйти в более тихую работу двигателя, но важно помнить о снижении номинальных характеристик на верхних значениях. На практике это означает простое правило: если критичен момент и перегрузочная способность (например, шнек, мешалка, транспортер с налипанием), держим разумную частоту коммутации и не гонимся за акустическим комфортом. Если привод стоит рядом с персоналом и нагрузка легкая (вентилятор), можно поднять частоту и снизить слышимый писк.
Уровень шума самого устройства тоже стоит учитывать при размещении в помещении управления: в небольших серверных и операторных лучше выносить силовую часть в отдельный шкаф или помещение.
Механика и условия эксплуатации на производстве
По опыту, привод чаще выводит из строя не схема, а условия: вибрация от насосов на раме, удары при транспортировке, влажность в насосных камерах, перепады температуры. Здесь у ATV340D55N4E нормальные запасы по механической стойкости: вибро- и ударные испытания по IEC 60068-2-6 и IEC 60068-2-27, допустимая влажность без конденсации в широком диапазоне. Рабочая температура заявлена без снижения номинала, что важно для шкафов в неотапливаемых цехах, где летом жарко, а зимой холодные пуски.
При этом степень защиты IP00 означает простую инженерную вещь: устройство рассчитано на установку внутри шкафа. Мы рекомендуем сразу планировать нормальную секцию силовой части с контролируемым воздушным потоком, защитой от пыли и корректной организацией заземления. Это же снижает риск отказов на загрязнении степени 2 и упрощает обслуживание.
Безопасность обслуживания и интеграция в машинные цепи
STO (safe torque off) с уровнем SIL 3 - это не абстракция, а прямой инструмент для безопасного обслуживания. В типовой машине можно реализовать схему: открыли дверь ограждения - STO снял момент, двигатель не может развить вращение, при этом питание силовой части может оставаться включенным по требованиям технологического процесса. Это часто упрощает согласование с охраной труда и позволяет избежать громоздких контакторных решений в силовой цепи, если архитектура безопасности построена правильно.
Если вам нужно подобрать обвязку, шкафное исполнение и уставки под конкретную нагрузку, передавайте нам исходные данные по двигателю, длине кабеля и режимам работы - подготовим техническое решение и спецификацию для внедрения ATV340D55N4E.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность55 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение480 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
