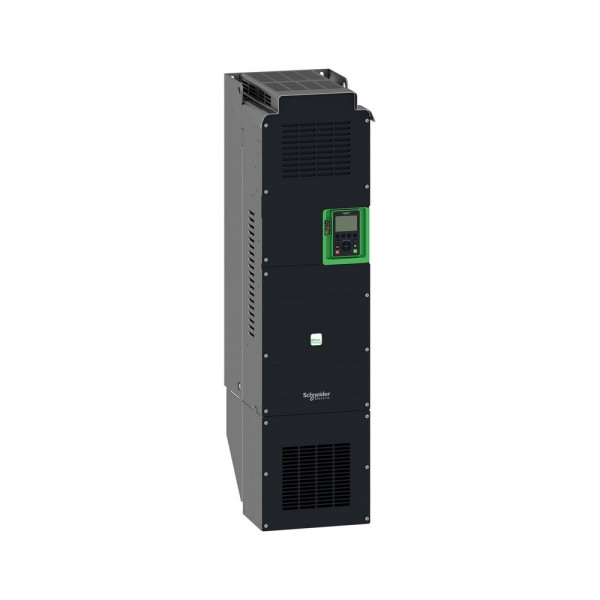

ATV610C11N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV610C11N4 Schneider Electric в реальном приводе
На типовом объекте - насосная станция с длинными кабельными линиями и периодическими провалами напряжения - чаще всего страдает не двигатель, а стабильность режима: то подхватывает по давлению, то уходит в автозащиту из-за помех и перегрева шкафа. В таких задачах ATV610C11N4 преобразователь частоты Schneider Electric мы рассматриваем как рабочий инструмент для асинхронных приводов средней и высокой мощности, где важны предсказуемый пуск, корректная работа автоматики и нормальная электромагнитная обстановка в сети.
Schneider Electric ATV610C11N4: что дает серия Altivar Process ATV600
Altivar Process - это линейка, заточенная под технологические механизмы: насосы, вентиляторы, воздуходувки, транспортные системы с умеренной динамикой. Здесь ценность не в экстремальном моменте на валу, а в управляемости процесса и стойкости к условиям эксплуатации. Конструктив рассчитан на монтаж в шкафу с организованным охлаждением: исполнение IP00 прямо говорит, что ставим в щит, а не на стену в цеху без защиты. Зато получаем нормальную сервисопригодность - доступ к силовой части и клеммам, понятную компоновку, удобство трассировки кабелей.
Отдельно отметим встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3. На практике это уменьшает вероятность того, что при пуске привода начнут сбоить датчики 4-20 мА, дискретные входа ПЛК или связь на соседних шкафах. Плюс допустимая длина моторного кабеля до 150 м в рамках этой категории - полезно, когда привод стоит в электрощитовой, а двигатель на кровле или в другом корпусе.
Интерфейсы управления и типовые схемы включения
По сигналам управления привод хорошо ложится на стандартную архитектуру шкафа: дискретные входа для команд Пуск/Стоп, направления, выбора фиксированных скоростей, внешних блокировок; аналоговые каналы - под уставку от ПИД-регулятора, датчика давления или расхода. В эксплуатации критично, что аналоговые входа и выходы позволяют развести задачи: например, один аналог - уставка скорости, второй - обратная связь по давлению, выход - на индикацию фактической частоты или тока на верхний уровень. Это снижает количество внешних преобразователей сигналов и упрощает диагностику.
Мини-пример: на вентустановке часто требуется плавно удерживать перепад давления. Подключаем датчик 4-20 мА, задаем ПИД в приводе, дискретным входом разрешаем работу по расписанию от автоматики здания. В итоге старты мягкие, ремни и подшипники живут дольше, а токи пуска не просаживают сеть.
ЭМС, кабельные трассы и помехоустойчивость на объекте
В промышленных сетях основная проблема - совместимость: один частотник заводит помехи, второй начинает ловить ошибки, а рядом стоящий весовой терминал уходит в хаос. Встроенный фильтр ЭМС и соблюдение требований по экрану, заземлению и разделению силовых/сигнальных жгутов обычно решают 80% таких историй без дополнительных дросселей и внешних фильтров. Мы все равно рекомендуем закладывать нормальные вводные клеммы PE, короткие соединения экрана и правильную топологию заземления в шкафу, иначе любая категория C3 превращается в формальность.
Важный практический момент - частота коммутации. Возможность выбора в диапазоне, где при повышении частоты требуется снижение номинала, дает гибкость: можно уменьшить акустический шум двигателя или оптимизировать нагрев, но делать это осознанно, учитывая тепловой режим шкафа и реальную нагрузку. Для насосов и вентиляторов обычно держим разумный компромисс, чтобы не выжигать запас по температуре.
Безопасность и живучесть: STO, стойкость к среде, токи КЗ
Если на объекте есть требования по функциональной безопасности, наличие STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет корректно встроить привод в контур аварийной остановки без внешних силовых контакторов на моторной линии, когда это допускает проект. На практике STO помогает убрать лишнюю механику из шкафа и снизить количество отказов, связанных с подгоранием контактов и дребезгом катушек.
По климатике и механике привод рассчитан на рабочий диапазон температур без снижения номинала в промышленно адекватных пределах. Влажность без конденсата и испытания по вибрации/удару важны не на бумаге: привод часто стоит в насосных, на крышах, в вентиляционных камерах, где есть вибрация от агрегатов и перепады температуры. Для нас это индикатор того, что устройство переживет реальную эксплуатацию при нормальной компоновке и вентиляции шкафа.
Отдельно смотрим на расчетный ток короткого замыкания. Если в точке подключения высокие токи КЗ, это напрямую влияет на требования к вводной защите и селективности. Хорошо, когда производитель заранее задает ориентиры - проще корректно согласовать автомат, предохранители и вводные дроссели, а не гадать на объекте после первого хлопка.
Монтажные нюансы, которые экономят время при пусконаладке
Настенный монтаж в рамках щитовой компоновки обычно реализуем на монтажной панели с соблюдением тепловых зазоров и направленного обдува. При рассеиваемой мощности порядка киловаттового уровня критично заранее посчитать вентиляцию шкафа и не ставить рядом чувствительные к температуре устройства. Принудительная конвекция означает, что чистота фильтров и нормальный воздухообмен - не пожелание, а регламент. Иначе получим перегрев, деградацию конденсаторов и ложные срабатывания по температуре в самый неподходящий момент.
По акустике: уровень шума от вентиляции заметен, поэтому при установке в операторных и лабораторных помещениях лучше выносить шкаф в техзону или закладывать шумозащиту. В промышленной щитовой это обычно не проблема, но при модернизациях в ограниченных пространствах фактор всплывает.
Если нужен надежный привод под асинхронный двигатель с понятной интеграцией в автоматику, нормальной ЭМС-обстановкой и поддержкой STO, берем ATV610C11N4 и закладываем его в схему с корректной защитой, охлаждением и разводкой кабелей. Подберем обвязку, проверим условия установки и подготовим рекомендации для пусконаладки - отправляйте заявку с параметрами двигателя и механизма.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность110 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
