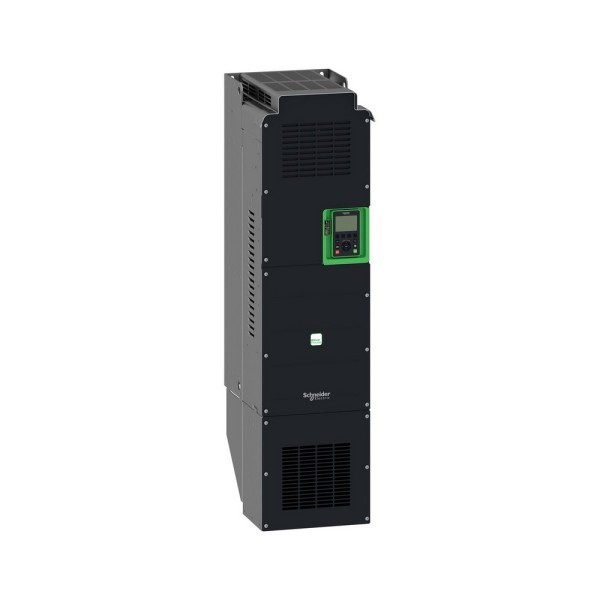

ATV610D11N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV610D11N4 преобразователь частоты в типовых задачах привода
В эксплуатации чаще всего сталкиваемся с одной и той же картиной: насос или вентилятор работает по месту, но технологи требуют держать расход или давление стабильнее, а энергетики просят убрать перетоки и дросселирование. Здесь частотник становится не просто регулятором скорости, а инструментом управления процессом. ATV610D11N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 мы обычно закладываем туда, где привод должен жить в шкафу управления, работать в непрерывном режиме и при этом оставаться обслуживаемым без плясок с настройками.
Практический пример: на станции подпитки держим давление по датчику 4-20 мА. При грамотно настроенной ПИД-логике частотника насос уходит из режима постоянных пусков, исчезают гидроудары, а арматура перестает получать ударные нагрузки. Второй пример - вытяжная вентиляция: частотное управление позволяет удерживать разрежение в канале и не гонять воздух с запасом, когда нагрузка падает.
ATV610D11N4 Schneider Electric: электромагнитная совместимость и реальная кабельная инфраструктура
В проектах с длинными моторными линиями и насыщенной автоматикой проблемы часто приходят не от силовой части, а от помех: ложные срабатывания дискретных входов, дрожание аналоговых сигналов, нестабильная связь с контроллером. У этого преобразователя предусмотрен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3, и это не формальность. В практике это означает, что при корректном монтаже и экранировании мы получаем более предсказуемое поведение шкафа на кабеле до 150 м, а вводные фильтры и дроссели не становятся обязательной покупкой по умолчанию.
Отдельно отмечаем расчетный ток КЗ 50 кА: при привязке к реальной сети предприятия это упрощает согласование с силовыми щитами и вводной защитой, особенно когда шкаф стоит близко к ТП и уровни КЗ высокие. Это характеристика про живучесть и про корректное проектирование селективности, а не про паспортную красоту.
Управление асинхронным двигателем и сигнальные интерфейсы без усложнения схем
ATV610D11N4 рассчитан на асинхронные двигатели, и для типовых механизмов (насосы, вентиляторы, транспортеры, мешалки) нам важно, чтобы частотник закрывал большую часть задач без внешних модулей. Наличие нескольких аналоговых входов и выходов плюс дискретные входы и релейные выходы позволяет собрать законченную схему: один аналог - задание (скорость/давление), второй - обратная связь (датчик), дискретами - разрешение, аварийный стоп, выбор режимов, а релейными - выдача состояния Готов/Работа/Авария на верхний уровень или в цепи блокировок.
На практике это снижает количество промежуточных реле и клеммных разветвлений. Чем меньше “мелкой” обвязки в шкафу, тем проще диагностика на месте: электрик видит статус прямо по сигналам частотника, а не ищет, где потерялся контакт на промежуточном модуле.
Тепловой режим, шум и требования к размещению в шкафу
В промышленных помещениях частотник почти всегда живет в шкафу с ограниченным воздухообменом. Здесь важны не общие слова про охлаждение, а конкретика: преобразователь рассчитан на принудительную конвекцию и имеет заметную рассеиваемую мощность при типовой частоте коммутации. Это напрямую влияет на подбор вентиляторов шкафа, воздушных фильтров и на компоновку по тепловым зонам. Если этим пренебречь, получим ускоренное старение конденсаторов, деградацию силовых модулей и плавающие аварии по перегреву в жаркие недели.
По акустике: уровень шума около 70 дБ воспринимается нормально в электрощитовой, но если шкаф стоит рядом с операторской зоной, имеет смысл заранее продумать размещение и конструкцию двери (перфорация, шумопоглощение, вынос шкафа). Частота коммутации регулируется в пределах, где при повышении неизбежно придется учитывать снижение номинальных характеристик - это типичный компромисс между шумом двигателя, нагревом и потерями.
Механическая устойчивость и условия среды, которые реально встречаются
На объектах с насосными агрегатами, компрессорными или участками с вибрирующим оборудованием важно, чтобы электроника не была “лабораторной”. По вибро- и ударостойкости устройство ориентировано на промышленную среду: при корректном настенном монтаже в шкафу и соблюдении крепежа оно не капризничает от фоновой механики. Диапазон влажности без конденсации также критичен: часто шкафы стоят в помещениях с сезонными перепадами, и ключевое слово тут именно без конденсата. Мы в таких случаях закладываем обогрев и контроль точки росы, и тогда ресурс силовой части не уходит в минус из-за банальной влаги на платах.
Рабочий температурный диапазон без снижения номинала упрощает жизнь на объектах без кондиционирования. Для складского хранения тоже есть запас по температуре, что важно при поставках на удаленные площадки, где оборудование может простоять на складе до монтажа.
Функциональная безопасность в шкафной логике
Отдельный плюс для реальной эксплуатации - STO (безопасное отключение крутящего момента) с уровнем SIL 3. Это позволяет корректно реализовать цепи безопасности без внешних контакторов в силовой цепи двигателя в ряде применений, где достаточно именно снятия момента, а не полного разрыва питания. В итоге получаем меньше износа контакторов, меньше тепла в шкафу и проще проверку функции при регламенте. При этом схему все равно нужно проектировать по месту, с учетом требований по категории остановки и локальных норм предприятия.
Если нужен надежный преобразователь для асинхронного привода с нормальной ЭМС-поведенческой дисциплиной и понятной интеграцией в шкаф автоматики, берем ATV610D11N4 и подбираем обвязку под ваш режим и условия монтажа. Передавайте вводные по двигателю, длине кабеля и алгоритму управления - подскажем, как правильно заложить частотник в схему и компоновку шкафа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность11 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
