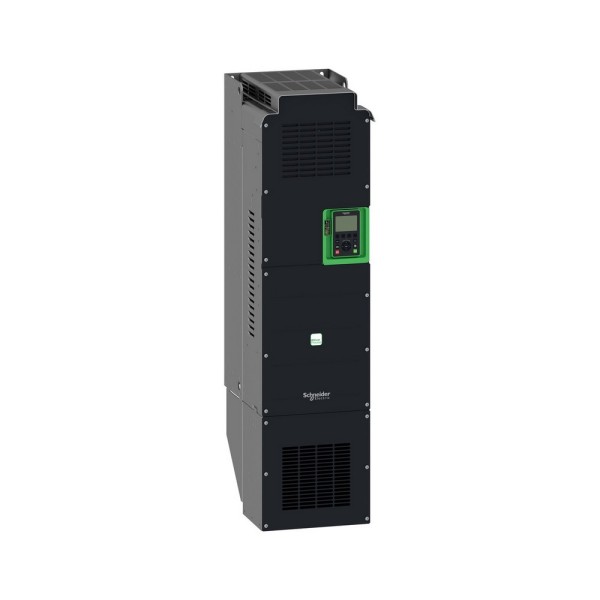

ATV610D18N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV610D18N4 в реальной задаче привода
Чаще всего к нам обращаются, когда нужно стабилизировать процесс на насосе или вентиляторе без постоянной ручной подстройки: расход пляшет, давление уходит, клапаны работают на износ, а двигатель греется на дросселировании. В таких схемах частотник решает две задачи одновременно - держит технологический параметр и снижает механическую нагрузку. ATV610D18N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 как раз рассчитан на такие режимы: непрерывная работа, длинные кабельные линии, типовая инфраструктура 380 В и требования по ЭМС и безопасности.
Schneider Electric ATV610D18N4: управление и сигналы для автоматизации
В эксплуатации важно не только крутить мотор, а нормально встроить привод в АСУ ТП. Здесь у нас есть запас по сигналам: несколько аналоговых каналов позволяют разнести задание, обратную связь и, например, второй технологический параметр (давление + уровень или температура). Дискретные входы удобно использовать под аппаратные блокировки: авария по минимальному уровню, разрешение пуска от пожарной автоматики, режим местный/дистанционный. Релейные выходы закрывают базовую индикацию состояния и аварии без дополнительных модулей.
На практике это выглядит так: для насосной станции задаем скорость от ПИД-регулятора по давлению, вторым аналоговым каналом заводим сигнал с датчика уровня как ограничение, а дискретом подаем команду пожарного останова. Итог - привод сам держит давление, не уходит в сухой ход и корректно отрабатывает внешние блокировки.
ЭМС и длинные линии: встроенный фильтр и предсказуемость по помехам
На объектах с распределенными двигателями (венткамеры, градирни, насосные) кабель до мотора легко уходит за десятки метров. Чем длиннее линия, тем выше требования к электромагнитной совместимости и тем больше риск, что помехи с привода начнут влиять на датчики 4-20 мА, дискретные входы контроллера или связь. Здесь полезно, что фильтр ЭМС встроен и рассчитан на категорию C3 по EN/IEC 61800-3 с длиной моторного кабеля до 150 м. Это не отменяет правильного монтажа, но заметно упрощает прохождение типовых проверок на объекте и снижает количество сюрпризов при пусконаладке.
Из практики: при корректной прокладке экрана и разделении силовых/слаботочных трасс мы обычно уходим от ложных срабатываний дискретов и дрожания аналоговых сигналов без установки внешних фильтров и ферритов на каждом шкафу.
Тепло, шум и режимы коммутации: что важно в шкафу
Частотник - это источник тепла, и если не учитывать тепловой баланс, шкаф быстро превращается в печку, а затем начинается дерейтинг, отказы вентиляторов и деградация конденсаторов. У ATV610D18N4 охлаждение реализовано принудительной конвекцией, а тепловыделение привязано к частоте коммутации. В реальной жизни мы подбираем частоту коммутации под задачу: для насосов и вентиляторов нет смысла держать максимальные значения, лучше снизить коммутацию, уменьшить нагрев и сохранить запас по температуре.
Дополнительно учитываем акустику: уровень шума порядка 70 дБ - это не то, что ставят в операторской. Размещаем привод в шкафу в отдельном помещении или техзоне, а если шкаф вблизи персонала, закладываем шумозащиту и правильную вентиляцию.
Надежность по среде: вибрации, влажность, температура
Промышленный объект редко бывает лабораторией. Вибрация от насосов, вентиляторов и трубопроводов, влажный воздух в водоподготовке, сезонные перепады температуры в неотапливаемых помещениях - это стандарт. Для этого оборудования важны параметры стойкости к вибрации и удару по IEC 60068, а также работа при влажности без конденсации. Температурный диапазон позволяет эксплуатировать привод в шкафах, где летом легко поднимается плюс, а зимой на периферии объекта бывает минус при хранении и логистике. Эти цифры не про формальность - они про то, будет ли привод жить годами без плавающих отказов по контактам и электронике.
Безопасность и сервис: STO как базовый слой защиты
Когда привод включен в потенциально опасную механику (вентиляторные установки, насосы с вращающимися муфтами, транспортирующие механизмы), нам важно иметь аппаратно реализованное безопасное отключение момента. Встроенная функция STO с уровнем SIL 3 дает возможность строить схему безопасного останова без внешних силовых контакторов в каждом сценарии, сокращая износ коммутации и упрощая диагностику. При этом мы все равно проектируем цепи безопасности по месту: где-то нужен дублирующий разрыв питания, где-то достаточно STO в составе безопасного реле.
Если вам нужно корректно встроить ATV610D18N4 в шкаф (ЭМС, кабельные линии, тепловой расчет, сигналы, STO) - дайте исходные данные по двигателю и схеме управления, и мы подберем рабочую конфигурацию и комплект обвязки под вашу эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность18,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
