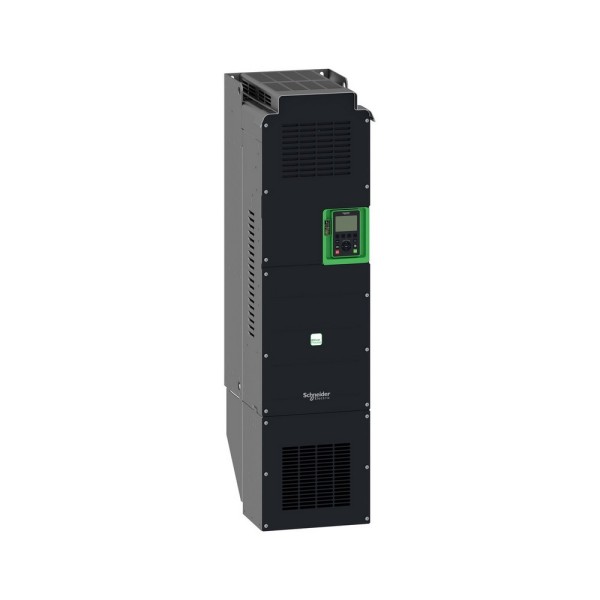

ATV610D22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV610D22N4 Schneider Electric в реальном приводе
Когда на объекте нужно стабильно крутить насос или вентилятор, основная проблема обычно не в том, чтобы двигатель вообще поехал, а в том, чтобы он работал предсказуемо при перепадах нагрузки, без ложных аварий, с нормальной электромагнитной обстановкой в шкафу и с понятной диагностикой. Преобразователь частоты ATV610D22N4 серии Altivar Process ATV600 мы закладываем именно в такие задачи: водоканальные насосные, котельные, вентиляционные камеры, градирни, циркуляционные контуры, где важны надежность и технологичность обслуживания.
Почему Altivar Process ATV600 важен для насосов и вентиляторов
Для квадратичной нагрузки критичны три вещи: корректная работа на малых частотах, устойчивость к гидроударам и провалам по сети, а также управление разгонами/торможениями без перерегулирования. В реальной эксплуатации это означает меньше срабатываний защиты по току, меньше механических ударов по арматуре и более стабильное давление/расход в контуре.
Отдельно отмечаем функцию безопасности STO уровня SIL 3. На практике это упрощает увязку с системой безопасности: можно снимать крутящий момент аппаратно, без силового контактора в цепи двигателя, где это допускает схема. В результате уменьшается количество коммутаций силовой части, а диагностика становится прозрачнее.
ЭМС и длинный кабель: ATV610D22N4 Schneider Electric в шкафной сборке
На объектах с распределенными двигателями типовая история - двигатель стоит далеко, а шкаф управления в щитовой. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 рассчитан на кабель до 150 м. Это не просто формальность: чем длиннее линия, тем выше паразитные емкости, тем больше ВЧ-токи утечки и риск наводок на аналоговые сигналы. В приводах без адекватной ЭМС-части начинаются плавающие уставки, ошибки датчиков 4-20 мА, проблемы со связью. Здесь базовая ЭМС-компоновка уже предусмотрена производителем, и это заметно сокращает время доводки шкафа на пусконаладке.
Практический пример: на насосной станции с 120 м до двигателя и датчиком давления в том же лотке мы обычно видим, что после правильного разделения трасс и корректного заземления экрана кабеля двигатель работает стабильно, а аналоговый канал не ловит пульсации от ШИМ. В приводе с корректной ЭМС-архитектурой добиться этого проще.
Дискретные и аналоговые цепи: как удобно обвязать автоматизацию
Встроенные дискретные входы и релейные выходы закрывают типовые межблокировки без дополнительных модулей: разрешение пуска от технологической логики, аварийные цепи, сигнал Готов/Работа/Авария на верхний уровень. Аналоговые входы и выходы полезны, когда часть объекта живет на классике 0-10 В или 4-20 мА: например, задание скорости от ПИД-регулятора в существующем контроллере или выдача обратной связи по скорости/току на диспетчеризацию.
С инженерной точки зрения важно, что такое количество I/O позволяет собрать схему без лишних промежуточных реле и преобразователей уровней. Чем меньше клемм и переходных соединений, тем ниже вероятность плавающих контактов и тем проще последующая диагностика.
Условия эксплуатации и механика: где это критично
По условиям среды привод рассчитан на работу при -15...50 °C без снижения номинальных характеристик, хранение допускает широкий диапазон температур. Это практично для объектов, где шкафы стоят в приточных камерах, насосных подвалах или на промплощадке с сезонными перепадами.
Вибро- и ударостойкость по IEC 60068-2-6/27 - не абстрактные цифры. На крышных вентустановках, возле компрессорных или на рамах насосных агрегатов микровибрации передаются на шкаф и клеммные соединения. Если механика устройства и крепеж рассчитаны корректно, меньше шансов получить периодические отказы по разъемам или ослабление силовых соединений.
Степень защиты IP00 означает, что исполнение рассчитано на монтаж внутри шкафа с собственной защитой. Мы всегда учитываем это при компоновке: выбираем шкаф с нужным IP, организуем воздушные потоки, и отдельно проверяем тепловой расчет. При принудительной конвекции и заметной рассеиваемой мощности важно не надеяться на естественную вентиляцию: закладываем нормальный воздухообмен, фильтры, иногда - теплообменник, чтобы не загонять электронику в перегрев летом.
Особенности пусконаладки и выбора режимов
Для приводов такого класса важно правильно выбирать частоту коммутации. Более высокая частота обычно снижает акустический дискомфорт двигателя, но увеличивает тепловую нагрузку на силовую часть и может потребовать дерейтинга. Мы подбираем компромисс по месту: если привод стоит рядом с рабочей зоной и шум критичен - поднимаем частоту, но проверяем нагрев и условия охлаждения; если шкаф в отдельном помещении - чаще оставляем более консервативную настройку ради запаса по температуре.
Уровень шума самого преобразователя тоже стоит учитывать при размещении: при плотной щитовой компоновке это влияет на требования к вентиляции и комфорт обслуживающего персонала.
Если вам нужен привод под асинхронный двигатель для насосов/вентиляторов с нормальной ЭМС, возможностью безопасного отключения STO и удобной обвязкой по сигналам, закладывайте ATV610D22N4 преобразователь частоты Schneider Electric и передавайте нам исходные данные по двигателю, кабельным трассам и шкафу - подготовим корректную схему включения и рекомендации по настройкам.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность22 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
