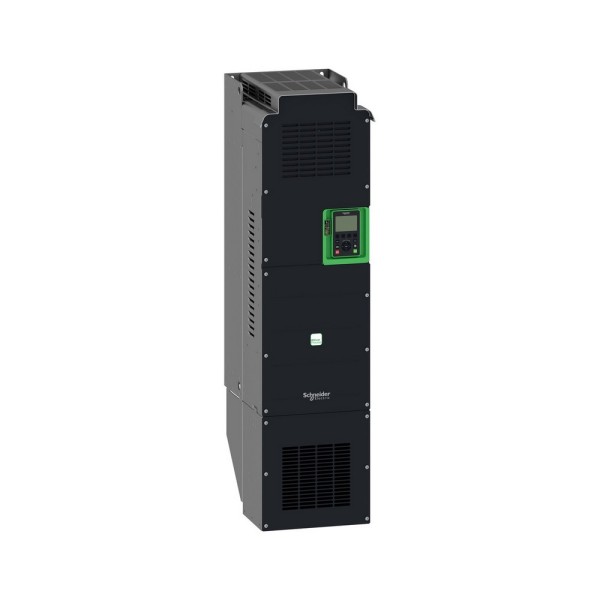

ATV610D30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV610D30N4 Schneider Electric в реальной задаче привода
Чаще всего к нам приходят с одной и той же эксплуатационной проблемой: насос или вентилятор работает в режиме постоянных пусков, дросселирования и ручных подстроек, из-за чего растет износ арматуры, греется двигатель и плавает расход. ATV610D30N4 преобразователь частоты Schneider Electric закрывает именно эту историю - дает управляемый разгон, стабилизацию скорости и нормальную работу в частичных нагрузках без постоянных вмешательств в шкаф.
На практике это выглядит так: ставим привод на асинхронный двигатель, снимаем часть механических ограничений (задвижки, заслонки) в сторону базовой настройки, задаем уставку по технологическому параметру, и дальше привод держит режим, а не оператор. Для водоканала это обычно стабильное давление на коллекторе, для вентиляции - удержание расхода/разрежения, для циркуляционных контуров - повторяемая гидравлика без ударов при включении.
Почему серия Altivar Process ATV600 не про просто крутить мотор
Altivar Process ATV600 мы обычно выбираем, когда важна не только частота на выходе, но и предсказуемость поведения привода в щитовой части: электромагнитная совместимость, диагностика, надежность при неидеальной среде и адекватная интеграция в АСУ ТП. Встроенный ЭМС-фильтр категории C3 по EN/IEC 61800-3 позволяет проще пройти требования по помехам в промышленной сети, особенно когда кабель до двигателя длинный. Это напрямую влияет на количество ложных срабатываний дискретных входов рядом стоящих контроллеров и стабильность аналоговых сигналов в шкафу.
Отдельно отмечаем STO (Safe Torque Off) с уровнем SIL 3. В реальной эксплуатации это сокращает схему безопасности: для сервисного режима и аварийного останова можно обойтись без громоздких контакторных связок на силе, при этом корректно закрыть требования по безопасному отключению момента. Для обслуживающего персонала это понятнее, а для нас как для интеграторов - меньше точек отказа и меньше тепла в шкафу.
Schneider Electric ATV610D30N4: что важно при монтаже и в шкафу
Модель в стандартном исполнении с IP00 - это вариант под установку внутри шкафа, где уже обеспечены степень защиты и нормальная вентиляция. Мы всегда закладываем расчет по теплу: привод рассеивает заметную мощность, поэтому важны правильные потоки воздуха и отсутствие рециркуляции горячего воздуха внутри секции. Принудительная конвекция подразумевает, что чистота фильтров и трассировка воздуховодов - не формальность. Если шкаф стоит в пыльном помещении, реальный ресурс электроники определяется не паспортом, а дисциплиной обслуживания.
По среде устройство рассчитано на широкий диапазон влажности без конденсации, а также на вибрации и удары по IEC 60068. Это не про лабораторию: на насосных станциях, в компрессорных и на объектах с мостовыми кранами виброфон часто выше ожидаемого, и приятно, когда привод не начинает ловить плавающие ошибки из-за банально разболтанных клемм или микротрещин на плате.
Частоту коммутации можно подбирать под задачу: выше частота - тише двигатель и ниже пульсации тока, но выше нагрев и требования к охлаждению. Мы обычно стартуем с умеренных значений и поднимаем по необходимости, когда нужно убрать акустический дискомфорт в зоне персонала или стабилизировать момент на малых скоростях.
Интерфейсы управления и типовые мини-сценарии
Набор аналоговых и дискретных каналов позволяет без внешних модулей закрывать типовую автоматику агрегата. Пример 1: насос с датчиком давления 4-20 мА - аналоговый вход под обратную связь, дискретные входы под разрешение, аварийный стоп и выбор уставки, релейные выходы - на сигнал Готов/Авария и управление байпасом. Пример 2: вентустановка - аналоговый вход под датчик перепада, аналоговый выход на диспетчеризацию фактической скорости/нагрузки, дискретные - под режимы День/Ночь и блокировки по пожарке. Такие вещи важны, потому что сокращают количество промежуточных реле и преобразователей сигналов, а значит уменьшают количество отказов и время наладки.
По сети питания устройство рассчитано на промышленный диапазон частоты, а по стойкости к КЗ задан высокий расчетный уровень - это критично на объектах с мощными ТП и короткими линиями, где токи КЗ реально большие. В таких условиях слабые решения чаще всего заканчиваются не защитным отключением, а разрушением силового модуля.
Что мы учитываем при вводе в эксплуатацию
Чтобы привод работал предсказуемо, мы проверяем три вещи: корректность данных двигателя в параметрах, качество заземления и экранирование силовых/сигнальных линий, а также режимы разгона/торможения под гидравлику или аэродинамику. На длинных кабелях до двигателя держим в голове вопросы dv/dt и помех, особенно если рядом лежат линии датчиков. Встроенный фильтр ЭМС помогает, но грамотная разводка и разделение трасс решают больше половины проблем еще до подачи напряжения.
Если нужен привод под асинхронный двигатель с нормальной ЭМС-картиной, промышленной стойкостью и функциональной безопасностью STO, закладывайте Schneider Electric ATV610D30N4 и обращайтесь - поможем подобрать обвязку, проверить тепловой расчет шкафа и подготовить настройки под ваш технологический режим.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность30 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
