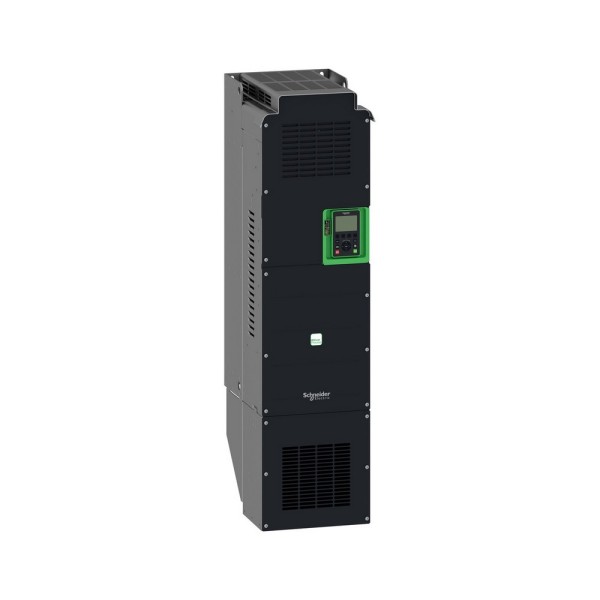

ATV610D45N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации частотник на 45 кВт редко работает в тепличных условиях. Обычно это насосная, венткамера, компрессорная или узел водоподготовки: постоянная вибрация от трубопроводов, пыль, перепады температуры, длинные моторные кабели, а рядом - чувствительные датчики и связь. В таких местах мы и ставим ATV610D45N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600, когда требуется предсказуемая работа асинхронного двигателя и нормальная обслуживаемость без постоянного вмешательства.
Schneider Electric ATV610D45N4 в приводах насосов и вентиляторов
Для вентиляторных и насосных агрегатов ключевое - стабильное управление моментом на низких оборотах и корректная работа по аналоговым заданиям. Здесь полезны несколько аналоговых входов и выходов: можно разнести задающее значение, обратную связь (например, 4-20 мА от датчика давления) и технологические ограничения, а на выход отдать реальную скорость или ток двигателя в АСУ ТП. В типовом сценарии: один аналоговый канал - задание от контроллера, второй - локальная корректировка от потенциометра на двери шкафа, третий - аварийное ограничение по внешнему сигналу. Это упрощает пуско-наладку и снижает количество промежуточных модулей ввода-вывода.
По дискретным цепям обычно требуются: Пуск/Стоп, Реверс (если предусмотрен), Сброс аварии, выбор набора скоростей или выбор источника задания. Наличие нескольких релейных выходов удобно для развязки: отдельно сигнал Готов, отдельно Авария, отдельно Работа. На объектах с диспетчеризацией это экономит время на согласование сигналов и избавляет от кустарных схем.
ЭМС и кабельные трассы: ATV610D45N4 Schneider Electric
На больших объектах двигатели часто вынесены далеко от шкафов управления, и моторный кабель легко уходит за десятки метров. В таких условиях электромагнитная совместимость становится не теорией, а причиной реальных отказов: ложные срабатывания дискретных входов, помехи на аналоговых цепях, проблемы с ближайшими контроллерами и датчиками. Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 рассчитан на длину кабеля до 150 м - это практический плюс, потому что не приходится сразу закладывать внешний фильтр и увеличивать габарит шкафа. При этом мы все равно рекомендуем нормальную структуру заземления, правильную разводку экранов и разнесение силовых и сигнальных трасс - частотник не отменяет требования к монтажу, но снижает чувствительность системы к типовым ошибкам.
Механика, климат и стойкость к условиям площадки
Если привод стоит на стене в машинном зале, важно, чтобы он переносил вибрацию и ударные воздействия от агрегатов и обслуживания. У данного исполнения заявлены испытания по IEC 60068: вибрация с размахом 1.5 мм в диапазоне 2-13 Гц и ударостойкость 15 gn 11 мс. На практике это означает меньше сюрпризов от разболтанных креплений и меньше риск плавающих отказов на клеммах и платах, когда рядом работает крупная механика.
По климату для нас критична работа без снижения номинала в диапазоне -15...50 °C. Это закрывает большинство помещений без кондиционирования, где зимой прохладно, а летом шкафы перегреваются из-за соседнего оборудования. Влажность 5...95 % без конденсата - типовой коридор для промышленных помещений, но важно именно отсутствие конденсации: если шкаф стоит у ворот или на неотапливаемом участке, нужно продумывать обогрев и вентиляцию, иначе проблемы будут не в частотнике, а в точке росы.
Теплоотвод и компоновка шкафа
Частотный привод такого класса - это всегда вопрос тепла. Рассеиваемая мощность порядка 2026 Вт при 380 В и частоте коммутации 2.5 кГц - цифра, которая напрямую конвертируется в требования к вентиляции шкафа, расположению оборудования и ресурсу вентиляторов. Мы в проектах учитываем тепловой баланс: закладываем воздушные зазоры, контролируем направление потока и не ставим рядом элементы, чувствительные к температуре. Принудительная конвекция означает, что обслуживание вентканала и чистота фильтров шкафа реально влияют на срок службы - это не абстракция, а регламент эксплуатации.
Частота коммутации регулируется в диапазоне 2.5...8 кГц со снижением номинальных характеристик. Это инструмент настройки: повышаем частоту - снижаем акустический дискомфорт на двигателе и улучшаем качество тока, но увеличиваем тепловую нагрузку. На насосах и вентиляторах обычно держим разумный компромисс, чтобы не перегревать шкаф и не сокращать ресурс.
Безопасность и отказоустойчивость в системе
Для обслуживаемых механизмов важна понятная функциональная безопасность. Наличие STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет корректно включать привод в контур безопасности: например, при открытии двери ограждения или срабатывании аварийной кнопки снимаем момент без силового отключения всего шкафа. Это ускоряет восстановление после срабатывания и уменьшает износ силовой части, а также упрощает выполнение требований по безопасной остановке.
Отдельно отметим расчетный ток КЗ 50 кА - параметр, который важен при привязке к реальному щиту и вводному устройству. Он влияет на выбор аппаратов защиты и на то, насколько корректно привод переживет аварийные режимы сети, не превращая короткое замыкание в длительный ремонт.
Если вам нужно аккуратно встроить привод 45 кВт в существующую систему управления, мы подберем схему подключения, рекомендации по ЭМС, кабелям и охлаждению и поможем увязать сигналы АСУ ТП без лишних модулей. Запрашивайте поставку ATV610D45N4 и техническую проработку под ваш объект.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность45 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
