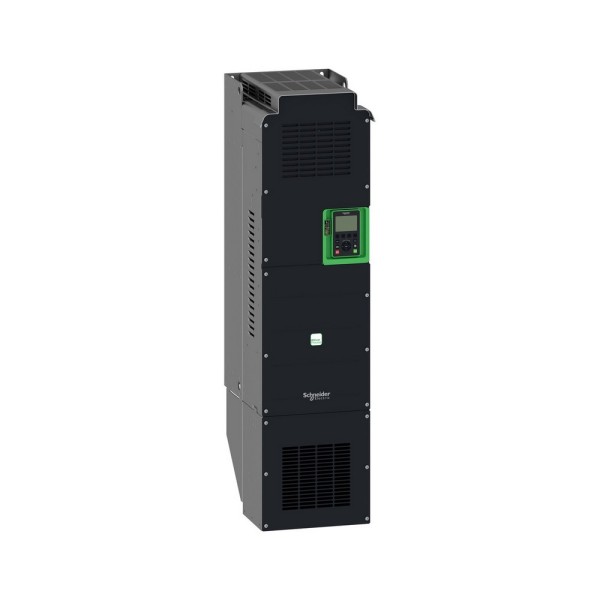

ATV610U40N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV610U40N4 Schneider Electric в реальном узле: что решаем на площадке
Частотник в технологическом шкафу редко живет в лабораторных условиях. На насосной или вентиляционной станции у нас есть длинные моторные линии, соседние шкафы с контакторами, вибрация от агрегатов, скачки температуры и эксплуатация без права на простои. ATV610U40N4 преобразователь частоты Schneider Electric из серии Altivar Process ATV600 мы обычно ставим там, где важны предсказуемый пуск асинхронного двигателя, устойчивость к помехам и корректная интеграция в систему управления без внешних костылей.
Для эксплуатации критично, что устройство рассчитано на промышленную среду по IEC: допускает работу при влажности без конденсации и сохраняет работоспособность при механических воздействиях (вибрации и ударные нагрузки). Это не про формальные цифры, а про ситуацию, когда шкаф стоит на металлоконструкции рядом с насосным блоком: разболтанные клеммы и отказы электроники там обходятся дороже самого привода.
Schneider Electric Altivar Process ATV600: электромагнитная совместимость и длинные кабели
На объектах с распределенными двигателями типовая проблема - помехи по сети и на сигнальных цепях, особенно при моторном кабеле в десятки и сотни метров. В данном исполнении предусмотрен встроенный фильтр ЭМС уровня EN/IEC 61800-3 категории C3 с допустимой длиной кабеля до 150 м. На практике это снижает риск ложных срабатываний дискретных входов, ошибок связи и конфликтов с соседними контроллерами, если трассы питания и управления неизбежно идут параллельно.
Важный момент для пусконаладки: при корректном экранировании и заземлении (360-градусное подключение экрана у ввода в шкаф, нормальная РЕ-шина, раздельная прокладка силовых и сигнальных) мы получаем более чистый спектр по помехам без отдельного внешнего сетевого фильтра. Это экономит место и снижает тепловыделение в шкафу.
ATV610U40N4 Schneider Electric: управление, I/O и стыковка с автоматикой
По интеграции в АСУ ТП этот привод удобен тем, что имеет набор аналоговых и дискретных каналов, достаточный для типовых схем без дополнительного модуля ввода-вывода. Например, в насосной группе часто используем два аналоговых сигнала: один - задание скорости (от ПИД-регулятора в ПЛК или от датчика давления), второй - обратная связь или технологический параметр на мониторинг. Дискретные входы обычно закрывают пуск/стоп, аварийный останов, выбор режимов (ручной/авто, локальный/дистанционный), а релейные выходы - готовность, авария, работа.
В реальной эксплуатации важно не количество клемм как таковое, а возможность развести логику управления без усложнения: меньше промежуточных реле, меньше потенциальных точек отказа, проще диагностика. Когда привод сигнализирует статусы на сухих контактах, а аналогом отдает, например, ток или частоту, обслуживающий персонал быстрее локализует проблему на месте без подключения ноутбука.
Тепловой режим, коммутация и акустика в шкафу
При подборе частотного привода мы всегда смотрим не только на двигатель, но и на тепловой баланс шкафа. Здесь надо учитывать рассеиваемую мощность и тип охлаждения: используется принудительная конвекция, то есть вентиляторы и корректная организация воздушного потока обязательны. Если шкаф стоит в помещении с повышенной температурой, важно, что рабочий диапазон заявлен без снижения номинала, но при повышении частоты коммутации возможно дерейтинг. На практике это означает: если заказчик просит сделать привод максимально тихим (поднять частоту ШИМ), мы заранее закладываем запас по току и проверяем нагрев.
Уровень шума - отдельная тема для объектов с постоянным персоналом рядом со шкафной. При грамотной настройке и выборе частоты коммутации можно добиться компромисса между акустикой двигателя, нагревом силовой части и требованиями по ЭМС.
Безопасность STO и эксплуатационные сценарии
В приводе реализована функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. В прикладных задачах это позволяет строить безопасный останов без разрыва силовой цепи контактором. Например, на вентустановке или насосе, где механика не требует мгновенного отключения питания, STO дает прогнозируемое поведение и уменьшает износ коммутационной аппаратуры. При этом проектируем цепь безопасности так, чтобы исключить самопроизвольный пуск после восстановления, и обязательно проверяем схему в составе машины.
Монтаж, условия среды и практические замечания
Исполнение IP00 подразумевает установку внутри шкафа или отдельного электроотсека. Настенный монтаж удобен для компоновки, но требует расчета сервисных зазоров по воздуху и доступа к клеммам. По механике обращаем внимание на массу и габариты: при монтаже на панель шкафа заранее усиливаем раму и планируем подъем. Также учитываем стойкость к загрязнению класса 2: это стандарт для чистых электроотсеков, но для цементных, деревообрабатывающих и прочих пыльных зон однозначно нужен закрытый шкаф с фильтрацией.
Если подбираете привод под насосы, вентиляторы или общепромышленный асинхронный двигатель и нужно нормально пройти по ЭМС, теплу и безопасности, берем ATV610U40N4 в работу, увязываем с вашей схемой и выдаем рекомендации по подключению, экранам и защите. Передавайте параметры двигателя, длину кабеля и условия установки - проверим применимость и предложим корректную конфигурацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность4 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
