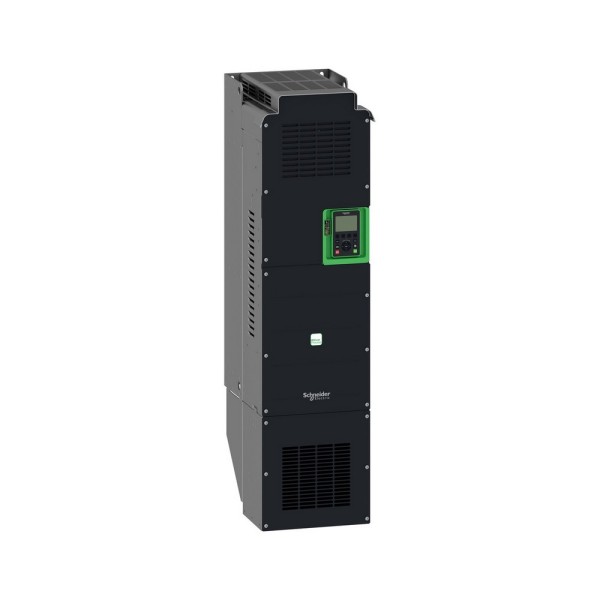

ATV630C11N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как мы применяем Schneider Electric ATV630C11N4 в реальных узлах
В приводах 110 кВт чаще всего проблемы не в самом двигателе, а в том, как он запускается, как держит момент на пониженных оборотах и что происходит при авариях сети или механики. Преобразователь частоты Schneider Electric ATV630C11N4 из линейки Altivar Process ATV600 мы обычно закладываем в насосные и вентиляционные агрегаты, компрессорные, мешалки и транспортеры - там, где важны стабильность, предсказуемая диагностика и нормальная электромагнитная совместимость с остальной автоматикой.
Типовой сценарий: станция повышения давления с несколькими насосами. Один привод работает по поддержанию давления, остальные - по каскаду. Здесь критично, чтобы ПЧ корректно отрабатывал разгон/торможение без гидроударов, держал частоту с высокой дискретностью на малых отклонениях и давал понятные сигналы в ПЛК о состоянии, перегрузке, авариях. На таких объектах быстро видна разница между приводом, который просто крутит, и приводом, который действительно управляет процессом.
ATV630C11N4 Schneider Electric: электрика, которую реально проще ввести в эксплуатацию
Мы обращаем внимание на встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. В цехах и на водоканальных объектах привод часто стоит в одном помещении, а двигатель - на улице или в соседнем зале. Без нормального ЭМС-фильтра начинают всплывать наводки на аналоговые датчики 4-20 мА, ложные срабатывания дискретных входов, нестабильная связь по полевым шинам. Здесь фильтр уже внутри, а значит меньше сюрпризов при пусконаладке и проще уложиться в требования по помехоэмиссии.
Для интеграции в систему управления полезен набор ввода-вывода: есть аналоговые каналы под задание, обратную связь (давление, расход, разрежение) и технологические коррекции, плюс дискретные входы под межблокировки и режимы, а релейные выходы удобно отдавать на сигнализацию или резервные цепи. В эксплуатации это означает, что часть логики можно закрыть на приводе, разгрузив ПЛК по мелким функциям: разрешение работы от датчика уровня, блокировка по температуре подшипников, сигнал готовности к пуску.
Тепло, шум и компоновка шкафа
Для мощностей порядка 110 кВт важно правильно оценить тепловую картину. У устройства принудительная конвекция, и при выборе частоты коммутации нужно помнить: повышение частоты обычно снижает акустический тон двигателя, но увеличивает тепловые потери и требования к вентиляции. Мы в проектах всегда считаем тепловыделение шкафа и закладываем корректный воздухообмен, чтобы не получить деградацию по температуре в жаркий сезон.
Уровень шума от вентиляции у таких приводов ощутимый, поэтому в операторских и рядом с рабочими местами шкаф лучше не ставить. По габаритам и массе это уже не компактный модуль, а силовой агрегат, которому нужна нормальная механика: жесткая рама, адекватные вводы силовых кабелей, правильная укладка экранов и заземление по низкому импедансу.
Надежность в промышленной среде: вибрации, влажность, удары
На насосных станциях, в котельных и компрессорных вибрация и микроперемещения - обычная история: рядом работают агрегаты, трубопроводы дают резонансы, шкафы иногда стоят на металлоконструкциях. Здесь заявленная вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 дают нам понимание, что изделие рассчитано на типовую промышленную механику, а не только на лабораторные условия.
Диапазон влажности без конденсации критичен для помещений без кондиционирования. Мы всегда проговариваем с заказчиком: если есть риск точки росы (например, частые остановы вентиляции, холодные стены, открывание ворот зимой), то нужны меры по микроклимату шкафа - нагреватель, правильная вентиляция, иногда осушение. Сам привод рассчитан на нормальную работу, но конденсат на силовых платах не прощает ни один производитель.
Безопасность и аварийные режимы в приводе Schneider Electric ATV630C11N4
В реальных проектах безопасность - это не формальность, а способ сделать обслуживание предсказуемым. Наличие STO (безопасное отключение крутящего момента) уровня SIL 3 дает возможность организовать безопасную остановку привода без разрыва силовой цепи контактором в каждом сценарии. На конвейерах, мешалках и вентиляторах это упрощает схемотехнику и снижает износ коммутационных аппаратов, а также ускоряет поиск причин остановов: штатное STO и аварийное отключение питания - разные события, и их важно различать в логах.
Отдельно отмечаем расчетный ток КЗ и требования к защитной аппаратуре. Для мощного ПЧ корректный подбор вводного автомата, уставок и координации с кабелем - обязательная часть проекта. На практике это влияет на селективность, на то, как привод переживает сетевые возмущения, и на время восстановления после аварии.
Практические заметки по монтажу и пуску
- Силовые и сигнальные трассы разводим раздельно, экраны моторного кабеля заводим на землю максимально коротко и широко - это сразу снижает проблемы по ЭМС.
- Если двигатель далеко, контролируем длину и тип кабеля, а также качество заземления на стороне двигателя - иначе ловим паразитные токи по подшипникам и сбои по датчикам.
- Для насосов обязательно настраиваем плавные рампы и ограничения, чтобы исключить гидроудар и кавитацию при переходных режимах.
Если вам нужен привод под асинхронный двигатель на 380 В с акцентом на процессное управление и нормальную интеграцию в промышленную автоматику, берем ATV630C11N4 преобразователь частоты Schneider Electric в спецификацию и согласуем схему подключения, условия охлаждения и требования по ЭМС под ваш объект.
Передайте нам параметры двигателя, тип нагрузки и условия установки - подберем уставки, компоновку шкафа и перечень защит для быстрого и стабильного ввода в работу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность110 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
