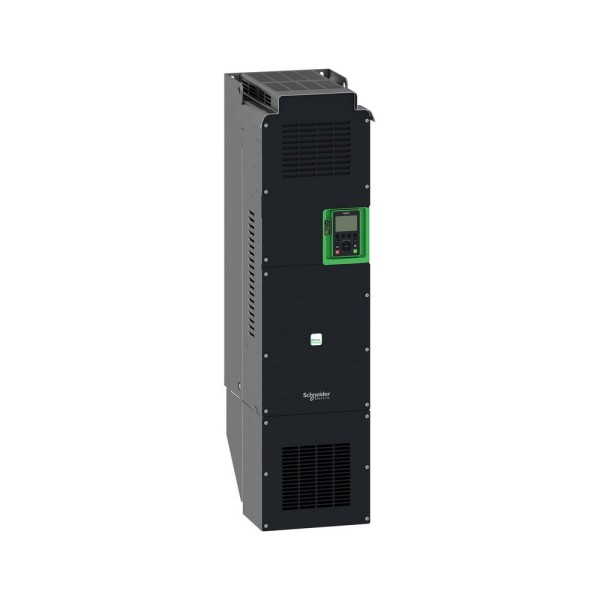

ATV630C13N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV630C13N4 в реальном технологическом контуре
Типовой сценарий, с которого у нас чаще всего начинается подбор: насосная станция или вентустановка на 380 В, двигатель 132 кВт, режимы плавают по расходу, а заказчик устал от гидроударов, перегрева и ручной подстройки. ATV630C13N4 преобразователь частоты Schneider Electric в таких задачах закрывает сразу несколько практических моментов: аккуратный разгон/торможение без ударных токов, нормальная работа с асинхронными двигателями в непрерывных режимах и возможность встроить привод в существующую АСУ ТП без городьбы отдельной обвязки по ЭМС и безопасности.
Для эксплуатации важно, что привод рассчитан на жесткую промышленную среду: вибрации до 1.5 мм в диапазоне 2-13 Гц по IEC 60068-2-6 и ударные воздействия 15 gn 11 мс по IEC 60068-2-27. На бумаге это выглядит как формальность, а на практике - как отсутствие ложных аварий при работе рядом с компрессорами, редукторами, на эстакадах и в щитах, которые регулярно получают микровибрацию от оборудования.
Schneider Electric ATV630C13N4: интеграция в щит и тепловой расчет
Мы всегда начинаем с компоновки и тепла, потому что именно здесь чаще всего сыпется надежность. У этого исполнения охлаждение на принудительной конвекции, и при реальных токах надо учитывать рассеиваемую мощность порядка 2755 Вт (для 380 В и частоты коммутации 2.5 кГц). Это напрямую влияет на выбор шкафа, вентиляции и расположение кабельных каналов. Если не заложить отвод тепла, получите ускоренное старение конденсаторов звена постоянного тока и регулярные перегревы на летнем графике.
Степень защиты IP00 означает установку только внутри шкафа. Зато это дает гибкость по шинным системам и разводке: можно грамотно развести силовую часть и цепи управления, поставить корректные вводы, а также выдержать требования по степени загрязнения 2 (EN/IEC 61800-5-1) без лишних компромиссов. По габаритам привод крупный, поэтому в компоновке сразу предусматриваем доступ к клеммам, запас по радиусу изгиба силовых кабелей и нормальные точки заземления - иначе потом начинаются чудеса с помехами и нагревом на переходных сопротивлениях.
ЭМС и длинные моторные линии без лишней экзотики
Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 - не декоративная опция. В реальных цехах мы регулярно видим, как отсутствие фильтра превращает ввод 24 В и аналоговые датчики в антенну: скачут уровни, пропадают дискреты, ПЛК уходит в ошибки по связи. Здесь фильтр интегрирован и рассчитан на кабель до 150 м, что помогает на насосных, где двигатель часто стоит далеко от щита. Это не отменяет правильной прокладки и экранирования, но резко снижает вероятность долгоиграющих проблем с наводками.
Частоту коммутации можно подбирать под компромисс акустики и потерь: выше частота - тише двигатель, но больше тепловая нагрузка на привод и требования к охлаждению. Для вентиляторов обычно держим разумный уровень, а для насосов чаще приоритет - КПД и надежность, а не минимальный шум.
Сигналы, автоматика и практические примеры обвязки
По входам/выходам привод удобен для типовых схем. Например, в насосной мы используем один аналоговый вход под задание от ПИД-регулятора в ПЛК (или от технологического датчика через преобразователь), второй - под резервное ручное задание, третий - под ограничение/коррекцию. Дискретные входы обычно уходят на внешние блокировки: давление, проток, авария по сухому ходу, авария шкафа вентиляции. Релейными выходами удобно раздать статусы Готов/Работа/Авария на верхний уровень или на местную сигнализацию, не привязываясь к конкретной шине.
Отдельно отмечаем точность задания частоты: нижний диапазон дискретизации до 0.0001 Гц важен не для красоты цифры, а для стабильного медленного хода в системах с тонкой регулировкой - например, подпитка, дозирование или испытательные стенды, где требуется повторяемость на малых скоростях без рывков.
Безопасность и стойкость к аварийным режимам сети
Функция STO (безопасное отключение крутящего момента) уровня SIL 3 - это нормальный инженерный инструмент, когда нужно закрыть требования по безопасности без внешних контакторов в силовой цепи, или хотя бы сократить их количество. На конвейерных и насосных объектах это упрощает схему: цепь безопасности снимает момент с двигателя, а управление остается под контролем, что ускоряет диагностику и возврат в работу после срабатывания.
Для питающей сети важна способность работать в широком климате: диапазон -15...50 °C без снижения номинала и хранение до -40...70 °C. Это полезно для объектов, где щитовые то не отапливаются, то перегреваются, и никто не хочет каждый сезон ловить деградацию. Также учитываем расчетный ток КЗ до 50 кА - показатель, который нужно проверять при привязке к конкретной точке питания и аппарату защиты, чтобы не нарушить координацию и требования по стойкости.
Что мы учитываем при выборе именно этой позиции
- Соответствие по силе и току для двигателей 132 кВт класса 380 В в нормальном режиме, без игры с предельными перегрузками.
- Встроенные решения по ЭМС и безопасности, которые уменьшают объем внешних компонентов в шкафу и число точек отказа.
- Промышленная механическая стойкость по IEC 60068 - особенно актуально для насосных станций, компрессорных и площадок с вибронагруженными металлоконструкциями.
Перед заказом привяжем ATV630C13N4 к вашему двигателю и сети: проверим условия охлаждения, длину моторного кабеля, аппараты защиты и схему сигналов, чтобы привод встал в щит без доработок на монтаже и без сюрпризов при пусконаладке.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток237 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность132 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя200 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность161.4 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2755, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток237 при 380 В, нормальный режим А
