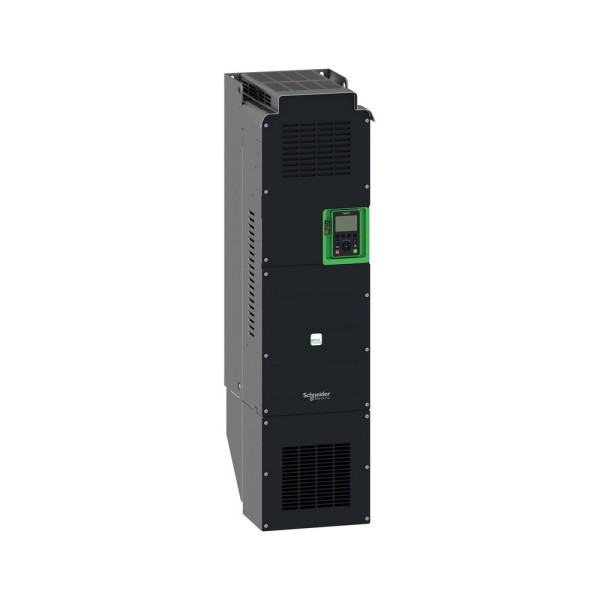

ATV630C13N4F Schneider Electric в типовом узле привода
Когда в цехе нужно стабильно крутить насос или вентилятор на большой мощности, реальная проблема обычно не в том, чтобы просто запустить двигатель. Важно держать расход и давление без перерегулирования, переживать просадки сети, не ловить ложные аварии от помех и при этом не перегревать шкаф. Мы ставим ATV630C13N4F преобразователь частоты Schneider Electric как раз в такие узлы - где привод работает годами, а остановка стоит дороже самого частотника.
По классу это привод под асинхронные двигатели с промышленной энергетикой 380 В и токами порядка сотен ампер. На практике это означает: его выбирают не для одиночной мешалки в лаборатории, а для насосных станций, дымососов, компрессорных и больших венткамер, где важны предсказуемость и управляемость в переходных режимах.
Schneider Electric Altivar Process ATV600: почему серия удобна в эксплуатации
Altivar Process ATV600 хорошо ложится в проекты, где инженер по автоматизации отвечает не только за пуск, но и за электромагнитную совместимость и сервис. Здесь есть встроенный фильтр ЭМС категории C3. В реальном шкафу это часто экономит время: меньше внешних модулей, проще трассировка, проще уложиться в требования по помехам при длинных моторных линиях. Отдельно отмечаем заявленную работу с кабелем до 150 м - это полезно на насосных, где двигатель физически далеко от КРУ или щита управления.
Важный момент для эксплуатационщиков - встроенная безопасность STO (Safe Torque Off) с уровнем SIL 3. Это не про удобство, а про корректную схему останова: можно реализовать безопасное снятие момента без громоздких контакторных развязок в силовой части, если проектом это допускается. В приводных системах с обслуживанием по месту это снижает вероятность ошибок при ремонте и сокращает время простоя.
Как характеристики влияют на живучесть шкафа и приводного канала
На крупных приводах тепловой режим - главный ограничитель. Здесь применяется принудительная конвекция, а тепловыделение ощутимое: в шкафу приходится считать не только токовую нагрузку, но и вентиляцию, а иногда и кондиционирование. При подборе компоновки мы закладываем запас по воздухообмену, учитывая частоту коммутации: повышение частоты ШИМ улучшает акустику и качество тока, но ведет к снижению допустимой нагрузки. В эксплуатации это проявляется просто: если попытаться сделать привод тише за счет высокой частоты коммутации и не проверить дерейтинг, можно получить регулярные перегревы летом.
Уровень шума указан как промышленный, и его нельзя игнорировать при установке возле рабочих зон. В ряде объектов мы сразу уводим такие приводы в отдельные электропомещения или применяем шкафы с акустической изоляцией - это дешевле, чем потом бороться с жалобами персонала.
По механике привод рассчитан на условия, близкие к реальному производству: вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27. Это важно, когда шкаф стоит на металлоконструкциях, рядом с работающим оборудованием или на площадках с транспортной вибрацией. Влажность допускается широкая, но без конденсата - поэтому в неотапливаемых помещениях мы всегда предусматриваем антиконденсатный подогрев и корректную вентиляцию, иначе любая электроника начнет жить по сезону.
Температурный диапазон без снижения номинала полезен тем, что не приходится каждый раз пересчитывать мощность при +45…+50 °C в шкафу. Но это не отменяет нормальной теплотехники: при настенном монтаже важно выдержать воздушные зазоры и не ставить привод вплотную к кабельным каналам, которые перекрывают поток.
Сигнальная часть и интеграция в АСУ ТП
В проектах мы ценим, когда у привода достаточно дискретных и аналоговых каналов для локальной логики: минимум внешних реле, меньше промежуточных клемм, выше надежность. Здесь предусмотрены несколько аналоговых входов и выходов, дискретные входы и релейные выходы - это позволяет типовой сценарий сделать прямо на приводе: например, задание скорости по 4-20 мА, обратная связь по давлению с датчика, дискретные блокировки по минимальному уровню в резервуаре и выдача аварии на верхний уровень.
Отдельно отметим точность задания частоты: возможность работать с очень малым шагом частоты полезна в узлах дозирования воздуха или в системах, где важно плавно проходить резонансные зоны механики. На практике это снижает вибрации на переходах и помогает точнее держать технологический параметр без дерганья заслонок и клапанов.
Ограничения по степени защиты и что мы делаем на объекте
Исполнение IP00 означает простую вещь: это привод для установки внутри шкафа, а не для монтажа в открытом цеху или на улице. При этом степень загрязнения 2 подразумевает контролируемую среду - без проводящей пыли и агрессивных аэрозолей. Если объект тяжелый (цемент, деревообработка, влажные пары), мы сразу закладываем шкаф с фильтрацией/избыточным давлением или выносим силовую часть в чистое помещение. Так привод работает прогнозируемо, а обслуживание сводится к регламентной чистке и контролю вентиляторов.
Также важно учитывать расчетный ток КЗ и корректно подбирать вводную аппаратуру и защиту - на мощных линиях ошибки в селективности приводят к тому, что при любой аварии падает половина секции.
Если нужно, подберем уставки, схему включения STO и компоновку шкафа под ваши условия, чтобы ATV630C13N4F отрабатывал ресурс без сюрпризов. Передавайте параметры двигателя, длину кабеля и требования по ЭМС - подготовим техническое решение под объект.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность132 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
