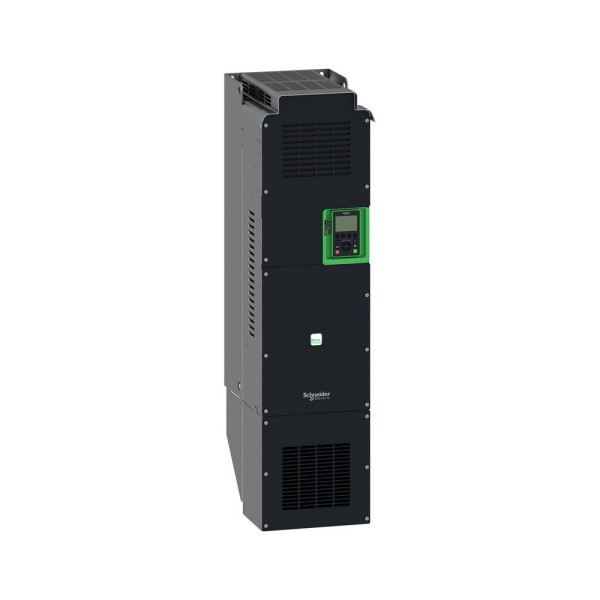

ATV630C16N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630C16N4 Schneider Electric в реальной насосной и вентиляторной автоматике
Чаще всего этот привод берут не из-за цифр в каталоге, а из-за типового сценария: есть асинхронный двигатель на крупном насосе или вентиляторе, система живет в переменных режимах, а от нас требуют снизить энергопотребление, убрать гидроудары, стабилизировать давление и при этом не получить лавину аварий по ЭМС и перегреву шкафа. ATV630C16N4 как раз рассчитан на такую эксплуатацию - он уверенно держит тяжелую силовую часть, дает нормальную управляемость и не превращает вводной щит в антенну.
Schneider Electric ATV630C16N4: почему важны встроенный ЭМС-фильтр и длинные кабели
На объектах с протяженными трассами до двигателя основная боль - помехи и ложные срабатывания: датчики уровня, 4-20 мА, дискретные цепи, связь с ПЛК. Здесь полезен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3, рассчитанный на кабель до 150 м. На практике это означает меньше внешних дросселей и фильтров в шкафу и более предсказуемые результаты при приемо-сдаточных измерениях, особенно когда рядом стоят радиомодемы, весовые контроллеры или частотники других линий.
Мы обычно все равно закладываем правильную прокладку: силовые и сигнальные жгуты разнесены, экраны заземлены по месту, PE выполнен корректно. Но сам факт интегрированного решения по ЭМС сокращает количество итераций на запуске, когда приходится по месту ловить наводки и перекладывать кабели.
Тепло, шум и шкаф: что дает принудительная конвекция у Altivar Process ATV600
В приводах этого класса главный ограничитель - тепловой режим. У ATV630C16N4 охлаждение выполнено на принудительной конвекции, а тепловыделение заметное, поэтому компоновку шкафа нельзя делать по остаточному принципу. В реальной сборке мы учитываем тепловой баланс, подбираем вытяжные вентиляторы/теплообменники и оставляем сервисные зазоры для нормального воздухообмена. Так привод стабильно работает при окружающей температуре без снижения номинала и не уходит в температурные аварии на пиковой нагрузке.
Отдельно обращаем внимание на акустику: уровень шума у силовой части не нулевой. В насосных станциях это не критично, а вот в технологических помещениях рядом с персоналом иногда приходится переносить шкаф в отдельную зону или решать вопрос шумозащитой.
Дискретные и аналоговые цепи: как удобнее встраивать привод в ПЛК-архитектуру
В типовых системах мы используем привод не только как силовой исполнитель, но и как элемент диагностики. Наличие набора дискретных и аналоговых интерфейсов упрощает обвязку: можно развести команды Пуск/Стоп, Реверс, выбор уставок, а также снять технологические сигналы на верхний уровень без отдельного набора преобразователей. В прикладном плане это экономит место на клеммниках и снижает количество потенциальных отказов на промежуточных модулях.
Мини-пример: в системе поддержания давления задаем уставку по аналоговому входу от ПИД-контроллера в ПЛК, а на аналоговый выход приводим сигнал фактической скорости/нагрузки в АСУ ТП для трендов. Дискретами заводим разрешение по межблокировкам (уровень в резервуаре, состояние задвижек), чтобы привод аппаратно не запускался при некорректной технологической готовности.
Безопасность и эксплуатационная дисциплина: STO SIL 3 без лишней экзотики
На объектах, где есть требования по безопасной остановке, критично иметь штатную функцию STO (безопасное отключение крутящего момента) с уровнем SIL 3. Это не про комфорт, а про понятную архитектуру безопасности: мы можем отключать момент двигателя по двухканальной цепи от безопасного реле или контроллера, не разрывая силовую часть контакторами в каждом цикле. В итоге уменьшаем износ коммутационной аппаратуры и получаем более чистую диагностику.
Механика и стойкость к среде: вибрации, влажность, ударные воздействия
Промышленная установка редко стоит в лаборатории. В насосных, на эстакадах, в венткамерах присутствуют вибрации от агрегатов, периодическая влажность и температурные качели. Для привода важна подтвержденная стойкость по IEC 60068: по вибрации, по удару, по влажности без конденсации. Это напрямую влияет на ресурс клеммных соединений, пайки и силовых модулей, особенно если шкаф не идеально развязан от основания или рядом работает поршневое оборудование.
При этом нужно помнить про исполнение IP00: привод рассчитан на установку внутри шкафа. В проектах с пылью или аэрозолями мы применяем шкафы с фильтрацией и контролем температуры, иначе любая силовая электроника начинает деградировать заметно быстрее.
Как мы обычно подбираем режим коммутации и что это дает двигателю
Частота коммутации - инструмент, а не украшение. Выше частота - тише двигатель и ровнее момент, но больше тепла в силовой части и выше требования к охлаждению. Ниже - проще тепловой режим и выше КПД привода, но может вылезти слышимый писк на двигателе и чуть более жесткая работа на малых скоростях. В эксплуатации мы выбираем компромисс под конкретный объект: длина кабеля, тип двигателя, требования по шуму, температура в шкафу.
Если вам нужен привод под асинхронный двигатель в задачах насосов, вентиляторов, воздуходувок или технологических контуров с длинными моторными линиями, закладывайте ATV630C16N4 преобразователь частоты Schneider Electric в спецификацию и передайте нам вводные по двигателю, сети и условиям шкафа - мы проверим тепловой расчет, ЭМС и схему STO под вашу архитектуру.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток284 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность160 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя250 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность201.3 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность3270, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток284 при 380 В, нормальный режим А
