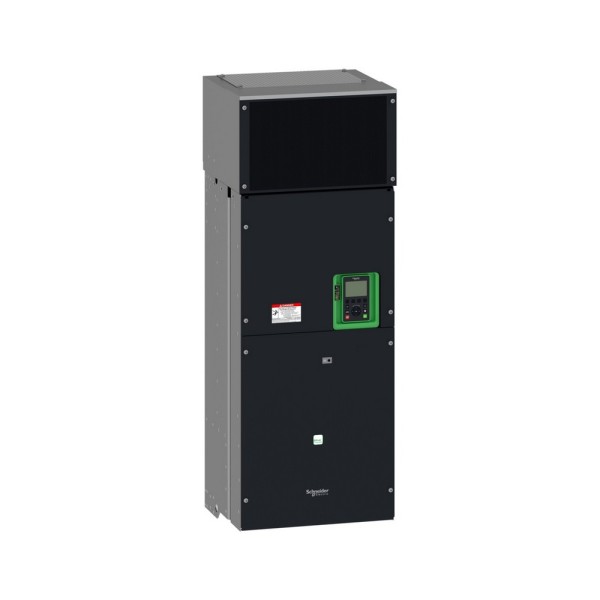

ATV630C22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630C22N4 Schneider Electric в типовом сценарии эксплуатации
Когда привод ставят на насос или вентилятор большой мощности, реальная задача редко сводится к простому пуску. Обычно нужно держать расход или давление, не срывать гидравлику, переживать провалы сети и при этом не ловить ложные срабатывания от помех. ATV630C22N4 преобразователь частоты Schneider Electric мы рассматриваем как рабочий инструмент для таких узлов: тяжелая механика, длинные кабельные линии к двигателю, шкафная установка и жесткие требования к электробезопасности.
В эксплуатации важна не только номинальная мощность, но и то, как привод ведет себя на переходных процессах. Для насосных станций это означает мягкий разгон без гидроудара и аккуратное торможение, для вентустановок - стабильное поддержание скорости при меняющемся сопротивлении сети воздуховодов. Частотник этой серии рассчитан на асинхронные двигатели и уверенно закрывает типовые задачи коммунальной и промышленной инфраструктуры, где простои дорого стоят.
Почему Altivar Process ATV600 и Schneider Electric выбирают под реальные щиты
В шкафной автоматизации мы всегда упираемся в три вещи: электромагнитная совместимость, тепло и условия площадки. Здесь встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 полезен не на бумаге, а в проводах: он упрощает прохождение внутренней приемки по помехам и снижает риск, что аналоговые датчики начнут плавать при работе на частоте коммутации. Плюс заявлена работа с кабелем двигателя до 150 м - это типичная дистанция, когда щит стоит в аппаратной, а двигатель на кровле или в насосной.
По теплу: рассеивание более 2 кВт в нормальном режиме - это сразу требование к вентиляции шкафа и к компоновке. Мы обычно закладываем раздельные потоки воздуха, не ставим рядом чувствительную автоматику и заранее считаем, выдержит ли шкаф по температуре при максимальной нагрузке. Принудительная конвекция у привода снимает часть вопросов, но не отменяет грамотного расчета: на объекте это разница между стабильной работой летом и регулярными аварийными остановами по перегреву.
ATV630C22N4 Schneider Electric: устойчивость к среде и механике
На площадках с вибрацией и периодическими ударами (насосные с жесткой трубной обвязкой, венткамеры на металлоконструкциях) важны параметры по IEC 60068. Вибростойкость и ударостойкость дают понимание, что привод не будет терять контакт по клеммам и не начнет деградировать по платам от постоянной тряски. Влажность до 95% без конденсата - это ровно то условие, которое мы проверяем для подвалов, КНС и технических этажей: важно обеспечить вентиляцию и исключить точку росы внутри шкафа, иначе любые электронные компоненты начинают работать в режиме лотереи.
Степень защиты IP00 прямо подсказывает правильный подход: установка только в шкафу, с нормальной системой фильтрации воздуха и контролем загрязнения. Степень загрязнения 2 по EN/IEC 61800-5-1 - стандартная для закрытых электрощитовых, но при цементной пыли или масляном тумане требуется либо отдельный чистый отсек, либо доработка шкафа.
Интерфейсы ввода-вывода и логика управления без усложнения проекта
В прикладных системах удобство частотника определяется тем, сколько обвязки можно убрать без потери функциональности. Наличие набора дискретных и аналоговых сигналов позволяет закрывать типовые схемы: локальный/дистанционный режим, два уставочных сигнала (например, ночной/дневной режим для вентиляции), контроль аварий и разрешение пуска от технологических блокировок. Релейные выходы полезны, когда нужно физически развязать цепи сигнализации или отдать сухой контакт в старую АСУ без промежуточных реле.
Мини-пример из практики: для насосной группы часто заводим 4-20 мА от датчика давления на аналоговый вход, на дискретные - разрешение от уровня и сигнал пожарной автоматики, на реле - авария и работа. Это дает понятную диагностику для дежурного персонала и снижает время поиска неисправности.
Безопасность и поведение при авариях сети
STO с уровнем SIL 3 - не формальность. В реальном шкафу это возможность выполнить безопасное отключение момента без силового контактора в цепи двигателя (в зависимости от принятой архитектуры безопасности) и упростить схему для механизмов, где требуется гарантированная остановка по цепям безопасности. Для обслуживающего персонала это меньше точек отказа и понятная логика блокировок.
Расчетный ток КЗ до 50 кА важен при установке в распределительных устройствах с высокой мощностью трансформаторов. Мы обращаем на это внимание на стадии обследования: если в точке подключения высокие токи КЗ, неподходящий привод может стать слабым звеном по стойкости, даже если по мощности он выбран правильно.
Монтаж и эксплуатационные нюансы, которые обычно всплывают на пусконаладке
Настенное исполнение и габариты задают требования к месту: нужен доступ для обслуживания, нормальные радиусы укладки силовых кабелей и разделение силовых/сигнальных трасс. Уровень шума в районе 70 дБ - это не критично для отдельной электрощитовой, но если шкаф стоит рядом с рабочей зоной, стоит заранее оценить акустический режим и при необходимости вынести щит или применить шумопоглощающие решения.
Рабочий диапазон температур без снижения характеристик полезен для объектов без кондиционирования. При этом мы всегда проверяем суммарный нагрев: температура в помещении + тепловыделение шкафа + загрязнение фильтров. На практике именно забитые фильтры и неправильная циркуляция воздуха чаще всего становятся причиной остановов.
Если нужен частотный привод под асинхронный двигатель с приоритетом по ЭМС, безопасному отключению и предсказуемому поведению в насосно-вентиляторных системах, закладывайте ATV630C22N4 в спецификацию и передавайте нам исходные данные по двигателю, длине кабеля и условиям установки - проверим подбор и дадим рекомендации по компоновке шкафа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность220 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
