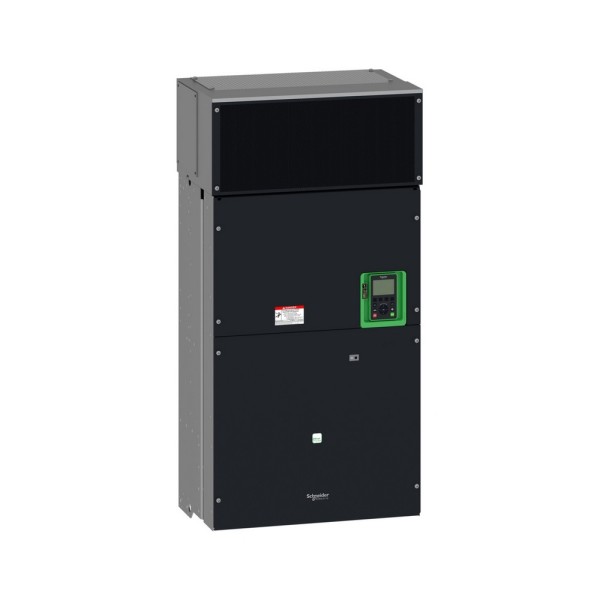

ATV630C25N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630C25N4 Schneider Electric в задачах технологического привода
На реальных объектах мы чаще всего сталкиваемся не с вопросом, нужен ли частотник, а с тем, как он поведет себя в процессе: пуск тяжелого вентилятора после простоя, удержание расхода на насосной при просадках сети, работа по месту и под диспетчеризацией, обслуживание без остановки линии. ATV630C25N4 преобразователь частоты Schneider Electric из серии Altivar Process ATV600 рассчитан именно на такие режимы - где важны не только кВт, но и предсказуемость управления асинхронным двигателем и устойчивость к условиям монтажа.
Schneider Electric Altivar Process ATV600: что важно в эксплуатации
Для приводов большой мощности критичны два параметра, которые в проектах часто недооценивают: тепловой режим шкафа и электромагнитная обстановка. У данного исполнения применено охлаждение с принудительной конвекцией, а потери при типовой частоте коммутации 2.5 кГц составляют заметную тепловую нагрузку. На практике это означает, что при компоновке НКУ мы заранее закладываем отвод тепла и воздушные потоки, иначе частотник начнет ограничивать ток по температуре и вы получите плавающую производительность агрегата в жарком цехе.
Встроенный фильтр ЭМС категории C3 (EN/IEC 61800-3) упрощает соответствие требованиям по помехам на промышленных площадках, особенно когда линия управления и силовые трассы идут параллельно. Плюс - допускается силовой кабель до 150 м без вынужденного перехода на внешние решения по ЭМС, если соблюдены правила экранирования и заземления. В реальной эксплуатации это снижает риск ложных срабатываний дискретных входов, нестабильности аналоговых сигналов и проблем со связью на длинных трассах.
Управление насосами и вентиляторами на ATV630C25N4 Schneider Electric
Типичный пример - насосная станция с несколькими агрегатами. Частотник такого класса берут не ради мягкого пуска как такового, а ради управления технологией: удерживать давление по датчику 4-20 мА, переключаться между ручным заданием и уставкой от ПЛК, заводить резервирование по дискретным сигналам. Наличие набора аналоговых и дискретных каналов позволяет развести базовую автоматику без россыпи внешних преобразователей сигналов, а релейные выходы удобно использовать для статусов Готовность/Авария/Работа или для включения байпасной схемы.
Диапазон задания и формирования выходной частоты с высокой дискретностью полезен там, где важна плавность регулирования и повторяемость - например, при настройке минимального расхода через теплообменник или при стабилизации разрежения на дымососе. Отдельно отметим частоту коммутации: чем она выше, тем тише и мягче работа двигателя, но тем строже требования к охлаждению и тем больше дерейтинг. В проектах мы обычно фиксируем компромисс по шуму, нагреву и длине кабеля, а не выкручиваем параметр на максимум.
Интеграция в шкаф, сеть и среду
Исполнение IP00 - это честный промышленный вариант для установки внутри шкафа. Оно не про пыльный цех без НКУ, а про нормальную компоновку с контролем потоков воздуха и обслуживаемостью. Габариты и масса здесь тоже имеют прикладное значение: при настенном монтаже закладываем жесткую монтажную панель, правильные точки крепления и доступ для обслуживания вентиляторов. Вибро- и ударостойкость по IEC 60068-2-6 и IEC 60068-2-27 важна на объектах с насосными рамами, компрессорными, а также в машинных отделениях, где мелкая вибрация в итоге откручивает клеммные соединения у оборудования без нормируемой механической стойкости.
По климатике: рабочий диапазон без снижения номинальных характеристик в пределах -15...50 °C закрывает большинство котельных, насосных и технологических помещений. Но мы всегда проверяем не только температуру воздуха, а и перегрев внутри шкафа при реальной запыленности фильтров. По влажности допускается работа при высоких значениях без конденсата - это значит, что в проектах с переходами через точку росы (например, неотапливаемые станции) мы закладываем подогрев шкафа и контролируем вентиляцию, иначе проблемы будут не у привода, а у всей кабельной арматуры и изоляции.
Безопасность и стойкость к аварийным режимам
Для обслуживания механизмов важна встроенная функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. В прикладном смысле это позволяет организовать безопасную остановку привода по цепи безопасности без силового контактора в разрыве двигателя, если архитектура системы это допускает. Меньше коммутаций силой - меньше нагрева клемм, меньше вероятность отказа контактора, выше ремонтопригодность.
Высокий расчетный ток короткого замыкания на вводе помогает переживать тяжелые условия сети, но не отменяет грамотный выбор автоматов, селективности и правильно рассчитанного ввода. Для крупного привода мы обязательно проверяем падение напряжения на линии, качество PE-проводника и корректность экранирования моторного кабеля - это напрямую влияет на ресурсы подшипников двигателя и уровень помех по месту.
Практика настройки и ввода
При пусконаладке мы обычно начинаем с привязки I/O к технологическим сигналам, затем настраиваем контуры регулирования и только после этого оптимизируем параметры двигателя и коммутацию. Такой порядок снижает риск, что объект будет нестабилен из-за мелочей вроде неправильной логики дискретного входа или неудачного фильтра по аналоговому каналу. Для вентиляции часто добавляем ограничения по минимальной частоте, чтобы не уходить в зону срыва потока, а для насосов - контроль минимального расхода, чтобы не загнать агрегат в кавитацию при закрытой задвижке.
Передавайте нам исходные данные по двигателю, длине кабеля и режимам работы - подберем схему включения, проверим ЭМС и поможем корректно заложить ATV630C25N4 в шкаф без сюрпризов на вводе в эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность250 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
