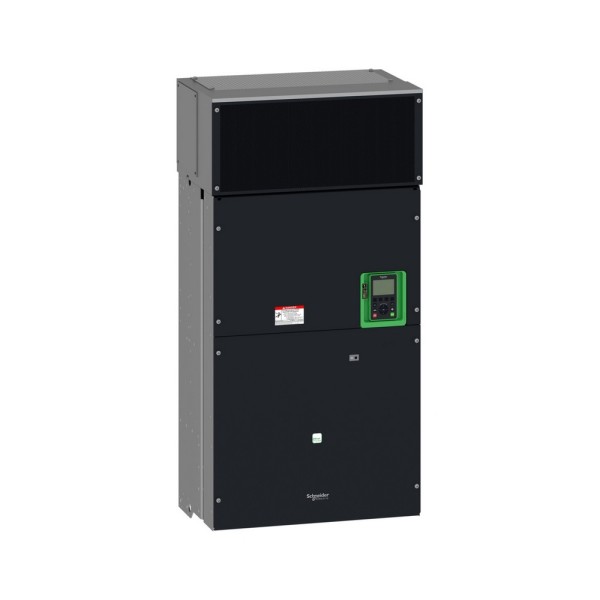

ATV630C31N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV630C31N4 в приводе насосной станции
В реальной эксплуатации частотник для 300+ кВт редко выбирают по одной цифре мощности. На объекте обычно болит другое: гидроудары при пусках, перегрев шкафа летом, помехи по датчикам давления, а также требования по безопасной остановке при обслуживании. ATV630C31N4 из линейки Altivar Process ATV600 мы закладываем именно под такие сценарии - когда привод должен стабильно держать технологию, а не просто крутить двигатель.
Типовой пример - повысительная насосная станция с длинными кабельными линиями и удаленными датчиками 4-20 мА. При правильной настройке разгона/торможения и ограничений по моменту частотник сглаживает пусковые токи и убирает резкие изменения расхода. В результате снижается нагрузка на запорную арматуру и уменьшается риск срабатывания защит по давлению. Для вентиляторных установок логика та же: плавное изменение скорости дает предсказуемую аэродинамику и меньше вибрации на опорах.
ATV630C31N4 Schneider Electric: что важно для монтажа и шкафа
Это исполнение с настенным монтажом и степенью защиты IP00, то есть мы рассматриваем его как компонент внутри электротехнического шкафа или в отдельной приводной секции. На практике IP00 означает простую вещь: качество вентиляции, фильтрации воздуха и компоновка в шкафу критичны. Здесь применяется принудительная конвекция, и тепло, которое привод сбрасывает в шкаф, нужно заранее заложить в тепловой расчет. Если игнорировать этот момент, автоматика начинает деградировать по мелочам: растет температура клемм, стареют конденсаторы, усиливается запыление радиаторов, а потом уже появляются аварии.
По габаритам и массе устройство не относится к легким, поэтому мы всегда проверяем несущую способность панели, точки крепления и доступ для обслуживания. Отдельно учитываем, что обслуживание силовой части и вентканалов требует пространства спереди и сверху, иначе регламент превращается в разборку половины шкафа.
ЭМС, длинные моторные кабели и помехоустойчивость
На объектах с АСУ ТП часто всплывает тема электромагнитной совместимости: ложные срабатывания дискретных входов, шум на аналоговых каналах, нестабильные показания расходомеров. Здесь помогает встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м при корректной схеме заземления и экранирования. Для нас это практическая экономия места и времени: меньше внешних модулей в шкафу, проще трассировка, ниже риск ошибиться в подборе фильтра под ток.
Важно понимать ограничение категории C3: это промышленная среда. При интеграции в объект, где требования ближе к бытовому сектору или рядом чувствительное оборудование связи, мы заранее планируем дополнительные меры: отдельные шинопроводы PE, разнос силовых и сигнальных трасс, ферриты на отдельных линиях и корректную топологию заземления.
Безопасность обслуживания: STO SIL 3
Для приводов такой мощности вопрос безопасной остановки - не формальность. Встроенная функция STO (Safe Torque Off) уровня SIL 3 позволяет аппаратно отключать формирование крутящего момента без отключения питания всей силовой части. На практике это удобно в сервисных режимах: при ревизии насоса, замене муфты или работах на вентиляторе мы снимаем разрешение STO через цепь безопасности, фиксируем состояние и не получаем неожиданный самопуск от ошибочной команды по сети или от сбоя в логике контроллера.
STO не заменяет силовой разъединитель и правила LOTO, но значительно снижает вероятность опасного движения при наладке, когда вокруг привода много временных соединений и тестовых режимов.
Входы/выходы и подключение к АСУ ТП без лишних модулей
В приводных шкафах ценится, когда частотник закрывает базовую периферию без дополнительных плат. Здесь предусмотрены аналоговые каналы для задания и обратной связи, дискретные входы под межблокировки и режимы, а также релейные выходы для выдачи состояний в общестанционные цепи. В эксплуатации это дает гибкость: можно развести локальные блокировки по месту (датчик протечки, термостат шкафа, концевики задвижек) и при этом оставить контроллеру верхнего уровня только технологические команды.
Из практики: при модернизации старых станций часто нужно аккуратно встроиться в существующую релейную логику. Наличие релейных выходов облегчает замену без тотальной переработки схем.
Устойчивость к условиям площадки: температура, вибрации, влажность
Для инженерных объектов важна не только электрическая часть, но и механика. Привод рассчитан на работу в диапазоне -15...50 °C без снижения номинальных характеристик, а хранение допускает более жесткие условия. Это удобно на стройплощадках и в насосных, где климат не всегда идеален. По стойкости к вибрациям и ударам устройство соответствует промышленным испытаниям IEC 60068, что критично для установок на металлоконструкциях, рядом с крупными вентиляторами или на объектах, где периодически идут ударные нагрузки при пуске агрегатов.
Уровень влажности допускается высокий, но без конденсата. Поэтому мы всегда закладываем простое правило: либо поддерживаем температуру в шкафу выше точки росы (нагреватели, корректная вентиляция), либо используем осушение. Это дешевле, чем потом устранять пробои по платам и деградацию разъемов.
Если вам нужно встроить ATV630C31N4 преобразователь частоты Schneider Electric в существующий шкаф или спроектировать новую приводную секцию - передайте нам схему и условия площадки, мы проверим компоновку, ЭМС и цепи STO, чтобы привод заработал предсказуемо с первого запуска.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность310 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
