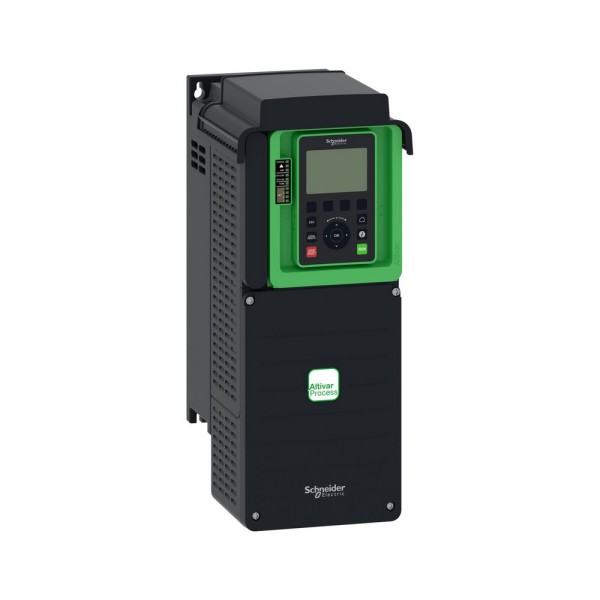

ATV630D11N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630D11N4 Schneider Electric в реальной эксплуатации
Чаще всего этот привод ставят туда, где процесс не про разгон-останов, а про стабильное управление расходом и давлением: насосные станции, венткамеры, градирни, циркуляционные контуры, технологические вентиляторы. В таких узлах важно не просто крутить двигатель, а держать параметр - например, давление в коллекторе - без перерегулирования и с предсказуемой реакцией на возмущения. ATV630D11N4 из линейки Altivar Process ATV600 как раз рассчитан на такую логику: он уверенно работает с асинхронными двигателями и нормально переносит типовые условия промышленной установки без лишних внешних костылей по ЭМС и безопасности.
Почему Altivar Process ATV600 - не только про скорость
Мы в автоматизации смотрим на частотник как на часть контура управления. Наличие развитых аналоговых и дискретных интерфейсов здесь критично не для галочки, а для нормальной обвязки: можно принять сигнал задания от ПИД-регулятора верхнего уровня, забрать обратную связь с датчика 4-20 мА, отдать диагностические статусы на ПЛК и при этом не городить внешние модули расширения под базовые задачи. В насосной, к примеру, удобно развести дискретные цепи на режимы Авто/Ручной, разрешение работы, сигнал сухого хода, аварийный стоп, а аналогом завести давление и уставку. На выходе - статус работы, авария, достижение давления или режим байпаса.
Отдельно отмечаем встроенный фильтр ЭМС категории C2. На объектах с длинными трассами и насыщенной силовой частью именно электромагнитная совместимость становится источником фантомных сбоев: плавают аналоговые сигналы, ложатся связи, срабатывают датчики. Встроенная ЭМС-фильтрация упрощает прохождение приемки и снижает объем внешних дросселей и фильтров, если укладываемся в типовые условия по длине кабеля и разводке.
Schneider Electric ATV630D11N4: монтаж, тепловой режим, акустика
Для щитовщиков и тех, кто потом обслуживает оборудование, важны габариты, масса и тепловая нагрузка. Этот привод рассчитан на настенный монтаж и использует принудительную конвекцию, то есть вентиляторы и нормальный воздухообмен в шкафу являются частью проектного решения. На практике мы всегда закладываем реальный тепловой баланс: от частоты коммутации зависит нагрев и требования к вентиляции. Когда в погоне за тихой работой поднимают частоту ШИМ, растет рассеиваемая мощность - и шкаф начинает работать как печь. Здесь частота коммутации регулируемая, поэтому можно подобрать компромисс: для вентилятора в административном здании уйти в более высокую частоту ради снижения слышимого писка, а для насосной в цеху оставить умеренный уровень, чтобы не перегревать шкаф и не снижать ресурс вентиляторов привода.
Уровень шума у привода задан нормативно, но в реальности акустика определяется суммой факторов: режим ШИМ, расположение шкафа, вибрации корпуса и качество крепежа. Для машинных залов это обычно не проблема, а вот при установке вблизи рабочих мест мы рекомендуем предусматривать разнесение, демпфирование и грамотную компоновку воздуховодов.
Надежность в шкафу и на площадке
С точки зрения стойкости к условиям эксплуатации здесь важны несколько моментов. Привод рассчитан на работу в промышленном диапазоне температур без снижения номинала - это снимает часть ограничений при размещении в неотапливаемых помещениях, но не отменяет здравого смысла по конденсации и вентиляции. Диапазон влажности без образования конденсата - ключевая оговорка: если в шкафу есть перепады температуры, нужен подогрев, термостат и продуманная вентиляция, иначе любой частотник начнет собирать влагу на силовых модулях и клеммах.
Вибро- и ударостойкость по IEC 60068 полезна не только для транспорта. На практике вибрации ловим на насосных рамах, рядом с компрессорами, на легких металлоконструкциях и в контейнерных исполнениях. Когда шкаф дрожит, страдают клеммные соединения, разъемы и печатные платы. Здесь устойчивость подтверждена стандартом, но мы все равно придерживаемся правил: нормальный крепеж, фиксация кабелей, отсутствие натяга и корректные вводы.
Безопасность и отключение момента без контакторов
Функция STO (safe torque off) с уровнем SIL 3 - это реальный инструмент, когда нужно безопасно снять крутящий момент с двигателя без разрыва силовой цепи контактором. В системах с обслуживанием по месту это упрощает архитектуру: цепи безопасности можно заводить напрямую на привод, сокращая количество силовой коммутации и точек отказа. Пример из практики - вентустановка с обслуживанием фильтров: при открытии двери секции или срабатывании аварийного грибка привод уходит в STO, вал не тянет, а перезапуск после проверки идет по корректному алгоритму.
Что учитываем при подключении и защите
По входу - трехфазная сеть, а по стойкости к аварийным режимам важен расчетный ток КЗ. Это параметр, о который часто спотыкаются на реконструкциях: на мощных подстанциях возможны большие токи короткого замыкания, и не каждый привод нормально живет в такой среде без правильного подбора автоматов, предохранителей и координации защиты. Мы при подборе всегда проверяем селективность и соответствие аппаратов защиты требованиям производителя, а также уделяем внимание заземлению и экранированию моторного кабеля, чтобы ЭМС оставалась управляемой, а не случайной.
Если нужно, подберем типовую схему включения под насос/вентилятор, рекомендации по настройке ШИМ и базовую обвязку по ЭМС и STO - отправляйте параметры двигателя и условия установки, подготовим техническое решение и комплект поставки.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток19.8 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность11 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

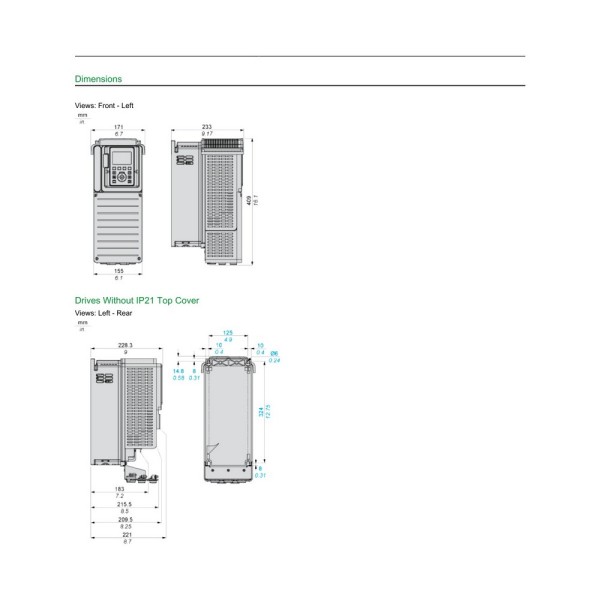

- Высота409 мм
- Глубина233 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина171 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя15 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность14.1 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса7.7 кг
- Уровень шума56 86/188/EEC дБ
- Рассеиваемая мощность51, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток19.8 при 380 В, нормальный режим А
