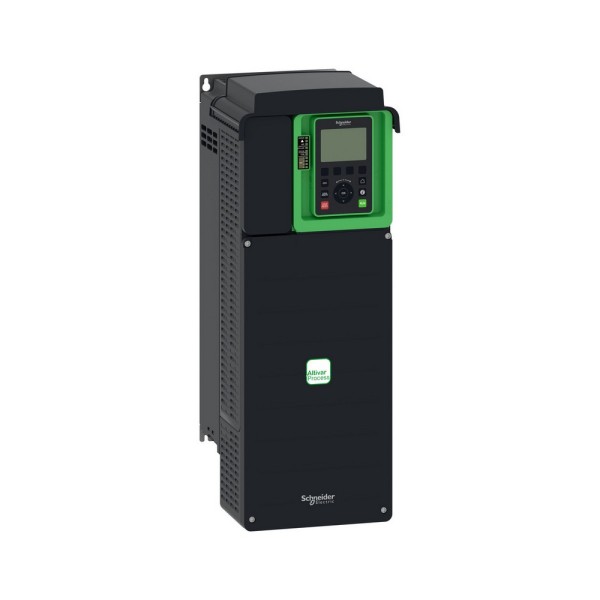

ATV630D15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630D15N4 Schneider Electric в реальной схеме управления
Частотник в технологической установке чаще всего начинают ценить не по паспортной мощности, а по тому, как он ведет себя в цепочке: датчик - ПЛК - привод - двигатель - механика. В насосной или вентиляционной станции типовая задача выглядит так: держим давление/разрежение по ПИД, ограничиваем ток на разгонах, не уходим в резонансы трубопровода, и при этом не ловим ложные срабатывания от помех в шкафу. ATV630D15N4 преобразователь частоты Schneider Electric как раз из тех приводов, которые рассчитаны на процессные нагрузки и работу в насыщенной по электромагнитной обстановке.
Для нас в эксплуатации важно, что привод стабильно держит управление асинхронным двигателем на низких скоростях и корректно отрабатывает динамические режимы. Это напрямую влияет на ресурс механики: меньше гидроударов на насосах, меньше паразитных колебаний на вентиляторах, меньше перегревов при работе на частичных нагрузках. Отдельный плюс - наличие STO: безопасное отключение крутящего момента в исполнении SIL 3. На практике это упрощает реализацию функциональной безопасности без городских схем на контакторах, когда нужно быстро и предсказуемо снять момент, но оставить питание силовой части для диагностики.
Что дает серия Altivar Process ATV600 на объектах
Altivar Process ATV600 проектировали под непрерывные процессы, где критичны повторяемость и предсказуемость. Здесь важна не только регулировка частоты, но и удобство встраивания в систему автоматизации: аналоговые каналы под технологические задания и обратные связи, дискретные цепи под блокировки, релейные контакты под состояние/аварию/готовность. В реальной обвязке мы часто делаем так: один аналоговый вход - задание от ПЛК, второй - резерв на локальный потенциометр/переключаемый режим, третий - датчик давления 4-20 мА для автономного ПИД. Аналоговые выходы используем на индикацию в щите или для передачи текущей частоты/тока на внешние регистраторы.
Для сервисников важна диагностируемость: привод должен не просто уходить в аварию, а давать читаемую картину по причине. Это экономит часы на пусконаладке и снижает риск повторных остановов. В процессных цехах это особенно заметно: одна и та же авария по перегрузке может быть как следствием клина, так и следствием неверной уставки разгона, и хороший привод позволяет быстро развести эти случаи.
ЭМС и помехоустойчивость: встроенный фильтр как инженерное преимущество
Когда в шкафу рядом стоят привод, измерительные модули и связь, вопрос ЭМС перестает быть теорией. У ATV630D15N4 встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 50 м. На практике это означает меньше сюрпризов с наводками на аналоговые цепи, меньше случайных дребезгов дискретных входов и более спокойная работа коммуникаций. Конечно, корректная разводка PE, экранирование и правильное разделение силовых/сигнальных жгутов остаются обязательными, но наличие фильтра дает нам запас по устойчивости и упрощает компоновку шкафа.
Еще один эксплуатационный момент - расчетный ток КЗ 50 кА. Для промышленных вводов это критично: привод не должен становиться слабым звеном по стойкости к аварийным режимам сети, особенно на объектах с мощными трансформаторами и короткими кабельными линиями.
Schneider Electric ATV630D15N4: монтаж, тепловой режим, акустика
При настенном монтаже мы всегда смотрим на габариты, доступ к клеммам и на то, как отводится тепло внутри шкафа. У этой модели предусмотрено принудительное охлаждение, при этом собственные потери в типовом режиме умеренные (важно для шкафов без кондиционирования). В реальной эксплуатации это означает, что можно удержать температурный баланс при грамотно организованной вентиляции шкафа и не ловить деградацию по перегреву в жарких помещениях. Диапазон рабочих температур заявлен без снижения номинальных характеристик, что удобно для насосных, ИТП и венткамер, где летом реально жарко, а зимой возможны локальные переохлаждения при остановах.
Уровень шума - не последняя вещь для щитов, стоящих рядом с рабочими зонами. Мы обычно подбираем частоту коммутации так, чтобы балансировать акустику двигателя и нагрев силовой части. Регулируемая частота коммутации дает возможность подстроиться под конкретный мотор: например, убрать свист на средних оборотах или снизить нагрев при тяжелой нагрузке.
Механическая стойкость и стабильность в цеховых условиях
Вибрация и удары - типичная история для установок на рамах, вблизи компрессорных, на насосных станциях с массивной арматурой. У привода нормирована вибростойкость и ударостойкость по IEC 60068, а также задан режим по влажности без конденсации. Это не просто строчки: меньше риск отвалов клеммных соединений, меньше ложных отказов вентиляторов и меньше проблем с электроникой при сезонных перепадах. При этом степень защиты IP21 подразумевает, что ставить привод надо в шкаф или в зону без прямого попадания воды и агрессивной пыли - и это мы обязательно учитываем на стадии компоновки.
Если говорить о мини-примере: на вентиляционной установке с ременным приводом часто возникает потребность мягко ограничить момент при заклинивании заслонки или при обмерзании. В таком сценарии корректная настройка ограничений и входов блокировок позволяет избежать срыва автомата и сохранить управляемость: привод уходит в контролируемое ограничение, а ПЛК получает четкий сигнал состояния через релейный выход.
Подберем и поставим ATV630D15N4 под вашу схему, проверим совместимость по сети, защите и длинам кабелей, при необходимости дадим рекомендации по компоновке шкафа и настройкам ввода/вывода - передавайте исходные данные по двигателю и технологическому режиму.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток27 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность15 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

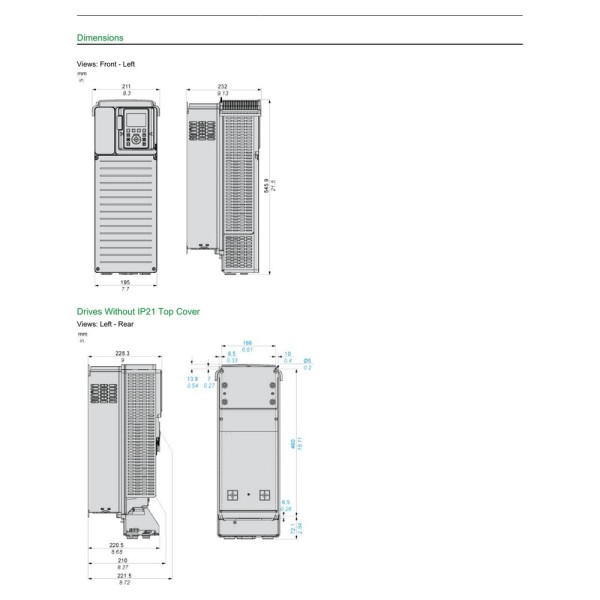

- Высота546 мм
- Глубина232 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина211 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя20 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность19.4 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса13.6 кг
- Уровень шума59.5 86/188/EEC дБ
- Рассеиваемая мощность59, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток27 при 380 В, нормальный режим А
