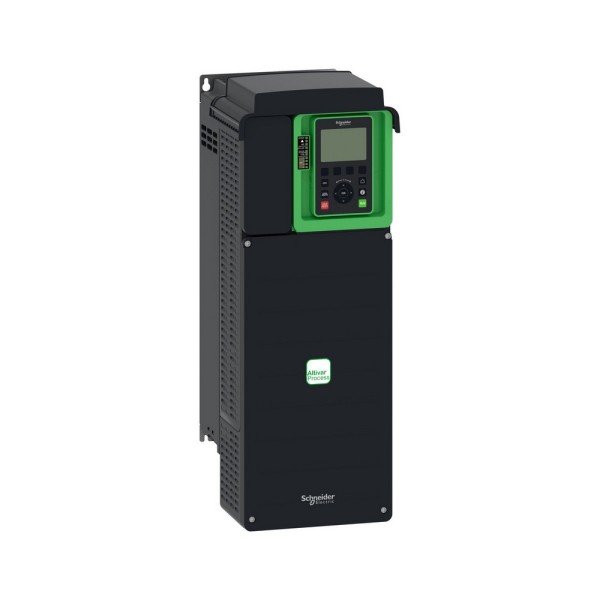

ATV630D18N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630D18N4 Schneider Electric в типовой схеме насосной
Часто к нам приходят с одной и той же эксплуатационной болью: насосы и вентиляторы живут в режиме постоянных пусков, дросселирования задвижкой и перегрева двигателя на малых расходах. В итоге - скачки давления, износ арматуры, лишние киловатты в счете и регулярные выезды на аварийные остановы. В таких задачах мы ставим частотник не ради регулирования как такового, а чтобы стабилизировать технологию и убрать ударные режимы.
ATV630D18N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 рассчитан именно на процессные нагрузки с длинными кабелями, неизбежными на объекте. Встроенный фильтр ЭМС уровня C2 позволяет уложиться в требования по помехам при кабеле двигателя до 50 м без внешних дросселей и лишнего места в шкафу. На практике это важно: если рядом стоят датчики 4-20 мА и дискретные цепи, правильная ЭМС резко снижает паразитные срабатывания и дрейф аналоговых сигналов.
Как мы используем ATV630D18N4 Schneider Electric на реальных объектах
Типовые сценарии - повысительные станции, вентиляция, градирни, циркуляционные контуры, шламовые и дренажные насосы. Пример: на циркуляционном насосе в тепловом пункте частотник держит давление по датчику 4-20 мА, а второй аналоговый вход забираем под ограничение по температуре обратки. В аварийных режимах задействуем дискреты: сухой ход, перепад фильтра, концевики задвижек. Релейные выходы удобно отдавать под сигнал Авария, Работа, Обход на диспетчеризацию.
По входам-выходам устройство позволяет собрать схему без россыпи промежуточных модулей: есть несколько аналоговых каналов для задания/обратной связи и достаточное количество дискретных входов под блокировки. В проектах, где автоматика разнесена по клеммникам, это сокращает длину трасс и уменьшает вероятность ошибок монтажа.
Электромагнитная совместимость и кабельные линии
Встроенный ЭМС-фильтр категории C2 - не декоративная опция. Для нас это способ заранее удержать объект в рамках EN/IEC 61800-3 и не ловить помехи на связи и измерениях. Особенно критично на площадках, где частотники стоят рядом с весовыми терминалами, частотными расходомерами, контроллерами и модулями ввода. При длине моторного кабеля порядка десятков метров правильная фильтрация и грамотное заземление экрана дают предсказуемую работу без плавающих ошибок по коммуникациям.
Дополнительно обращаем внимание на диапазон настраиваемой частоты коммутации. В реальной эксплуатации это баланс между нагревом, уровнем акустического шума двигателя и уровнем ВЧ-помех. Когда объект чувствителен к шуму, поднимаем частоту; когда важнее тепловой режим и ресурс силовой части - выбираем более умеренные значения и проверяем температуру в шкафу.
Надежность в шкафу управления: механика, климат, тепловой расчет
В промышленном шкафу частотник живет не в лаборатории. Поэтому нам важны допуски по вибрации и удару по IEC 60068, а также корректная работа при повышенной влажности без конденсата. Для насосных станций, где есть вентиляция с улицы и сезонные перепады, эти параметры напрямую влияют на стабильность контактов, клеммных соединений и ресурс электроники.
По температуре окружающей среды устройство рассчитано на работу без снижения номинала в широком диапазоне, что упрощает компоновку: не всегда есть возможность ставить кондиционер шкафа. Тепловыделение при естественной конвекции и стандартной частоте коммутации мы учитываем в тепловом балансе шкафа: закладываем нужный расход воздуха, правильное направление потока и зазоры. Принудительное охлаждение в приводе требует, чтобы фильтры шкафа и обслуживание вентиляторов были включены в регламент - иначе любой частотник со временем упирается в пыль и перегрев.
Степень защиты IP21 и исполнение для настенного монтажа хорошо ложатся в типовой шкаф IP31-IP54, где сам привод защищен дверью и внутренней компоновкой. Важно не пытаться использовать его как полевой IP65-блок без отдельного корпуса.
Безопасность и интеграция в функциональные схемы
Отдельно отмечаем встроенную функцию STO с уровнем SIL 3. В реальных схемах это позволяет безопасно снимать момент с двигателя без отключения питания силовой части, когда требуется частый сервисный доступ: например, на вентиляционных установках, насосных агрегатах с частым осмотром, линиях с ограждениями и блокировками. STO упрощает соответствие требованиям по безопасности и сокращает количество внешних компонентов в цепи аварийного останова.
По стойкости к короткому замыканию и промышленным аварийным режимам устройство рассчитано на работу в жестких сетях, что важно для объектов с мощными трансформаторами и низким внутренним сопротивлением сети. Здесь мы все равно соблюдаем практику: корректный автомат с нужной характеристикой, правильный ввод, проверка токов КЗ и селективности.
Если требуется привод под асинхронный двигатель на процессную нагрузку с нормальной ЭМС, продуманным набором I/O и встроенным STO, берем в работу ATV630D18N4, подбираем схему включения и выдаем рекомендации по компоновке шкафа и настройкам под ваш механизм.
Передайте нам параметры двигателя, длину кабеля и сценарий управления - подготовим техническое решение и уставки под эксплуатацию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток33.4 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность18,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

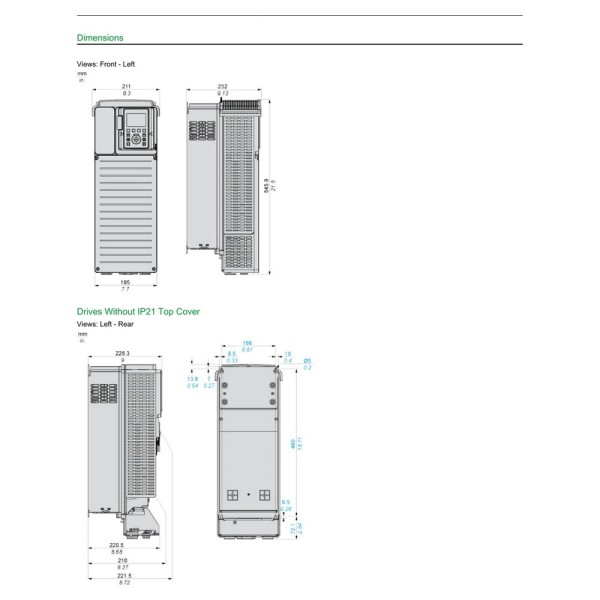

- Высота546 мм
- Глубина232 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина211 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя25 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность24 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса14.2 кг
- Уровень шума59.5 86/188/EEC дБ
- Рассеиваемая мощность67, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток33.4 при 380 В, нормальный режим А
