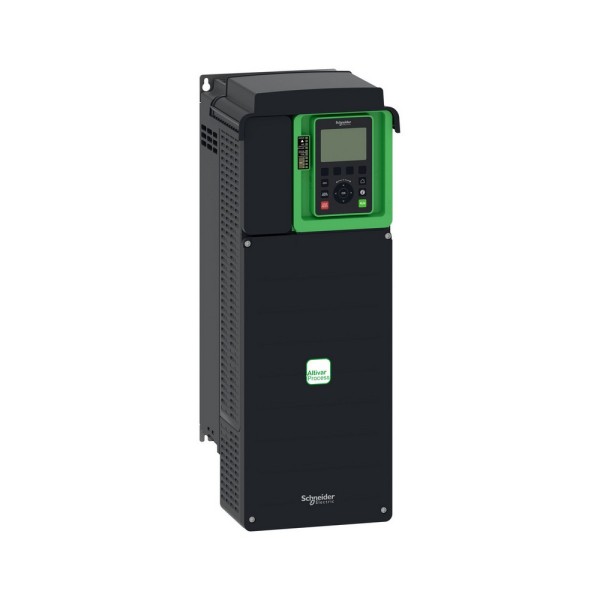

ATV630D22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации преобразователь частоты чаще всего начинают ценить не за паспортные цифры, а за предсказуемое поведение в нестабильных условиях: длинные моторные кабели, наводки от сварки, пыль, вибрация на насосной раме, перепады температуры в щите. Именно под такие задачи мы обычно подбираем ATV630D22N4 преобразователь частоты Schneider Electric серии Altivar Process ATV600 - это привод для асинхронных двигателей, рассчитанный на промышленную среду и на нормальную работу без постоянных подстроек.
Schneider Electric ATV630D22N4 в насосных и вентиляторных узлах
Типовой сценарий: насосная станция с несколькими агрегатами, где нужно держать давление по датчику, избегать гидроударов и при этом не ловить ложные аварии по ЭМС. Здесь важны три вещи: корректная работа аналоговых сигналов, устойчивость к помехам и нормальная интеграция в шкаф без плясок с фильтрами и дросселями.
У этого привода предусмотрен набор аналоговых и дискретных входов/выходов, достаточный для классической схемы: задание от АСУ ТП, резервное локальное управление, обратная связь по давлению/расходу, а также выдача статусов на контроллер и релейная сигнализация на внешние цепи. На практике это означает, что можно развести сигналы без внешних преобразователей, а диагностику - вывести на верхний уровень без дополнительных модулей.
ATV630D22N4 Schneider Electric: электромагнитная совместимость и кабельные трассы
Когда привод ставим в действующий цех, основная боль - помехи: выстреливают датчики 4-20 мА, отваливается связь, срабатывают защиты соседних устройств. Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 рассчитан на кабель до 50 м. Это не просто галочка: при аккуратной прокладке (экран, правильное заземление 360°, разнос силовых и сигнальных лотков) реально сокращается объем доработок в щите и снижается риск ловить нестабильные ошибки при пусках.
Мы отдельно обращаем внимание на частоту коммутации с регулировкой в диапазоне 2-12 кГц. В эксплуатации это инструмент, а не параметр: выше частота - тише мотор и меньше акустический дискомфорт, но выше требования к охлаждению и чаще проявляются ЭМС-эффекты на длинных линиях. Ниже частота - проще по электромагнитной обстановке и по нагреву, но добавляется слышимый тон на двигателе. Возможность подстройки позволяет привести установку к компромиссу, который нужен именно вашему объекту.
Механика, климат и ресурс в шкафу управления
Для многих объектов критично, чтобы привод не уходил в аварии из-за окружающей среды. Здесь пригодятся подтвержденные испытания по IEC 60068: вибростойкость (размах 1.5 мм в диапазоне 2-13 Гц) и ударостойкость (15 gn 11 мс). На насосных рамах и на компрессорных площадках это снижает вероятность деградации контактов, микроподвижек клемм и последующих плавающих отказов, которые сложно диагностировать.
По влажности допускается широкий диапазон без образования конденсата (5-95%). Для нас это сигнал, что устройство рассчитано на реальную вентиляцию шкафа без попыток превратить его в гермокамеру. При этом степень защиты IP21 и исполнение UL Type 1 - это про установку внутри электрощита или в помещении, где нет прямых струй воды и токопроводящей пыли. Если объект с моечными зонами или уличной установкой, мы обычно рассматриваем отдельное шкафное решение или исполнение с более высоким IP на уровне шкафа.
Отдельно отмечаем температурные режимы: рабочий диапазон -15...50 °C без снижения номинала и хранение до -40...70 °C. На практике это упрощает логистику и ввод в эксплуатацию на объектах, где шкафы зимой промерзают, а летом перегреваются, и нет возможности ставить кондиционирование.
Безопасность и отключение момента без механических контакторов
Встроенная функция STO (безопасное отключение крутящего момента), SIL 3 - важная вещь для механизмов, где требуется регламентированная остановка по безопасности без разрыва силовой цепи контактором на каждом цикле. Вентиляторные установки, насосы с обслуживанием по графику, технологические линии с защитными дверями - в таких местах STO снижает износ коммутационной аппаратуры и упрощает выполнение требований по функциональной безопасности при корректной схеме включения и валидации.
Тепловой режим и акустика в эксплуатации
При подборе мы всегда проверяем тепловыделение и вентиляцию шкафа. Рассеиваемая мощность у привода указана для естественной конвекции при 380 В и частоте коммутации 4 кГц, а охлаждение - принудительная конвекция. В реальном проекте это означает, что нужно закладывать нормальный воздухообмен в шкафу, соблюдать монтажные зазоры и не ставить привод вплотную к источникам тепла. Такой подход напрямую влияет на срок службы силовых модулей и электролитических конденсаторов, особенно при круглосуточной работе.
Уровень шума также имеет практическое значение: в небольших насосных и венткамерах лишние децибелы превращаются в жалобы персонала. Здесь комбинация частоты коммутации и корректной настройки двигателя позволяет удержать разумный баланс между акустикой и ЭМС.
Интеграция в АСУ ТП и типовые сигналы
Мы часто включаем этот привод в систему управления без усложнения схемы: аналоговые входы - под задание скорости или ПИД-регулирование по датчику, дискретные - под команды Пуск/Стоп, выбор режимов, подтверждение внешних межблокировок. Аналоговые и релейные выходы удобно использовать для выдачи фактической частоты/тока, аварии, готовности и технологических статусов на контроллер, чтобы диспетчеризация видела не только аварию, но и причину отклонений.
Если вы подбираете привод под сеть 380 В и нагрузку с плавным моментом (насос, вентилятор), важно учитывать линейный ток в нормальном режиме и расчетный ток КЗ 50 кА - эти параметры влияют на выбор вводной защиты и согласование с существующей распределительной сетью. На действующих объектах это экономит время на согласованиях и снижает риск, что привод будет отключаться не своей защитой, а внешним аппаратом при переходных процессах.
Нужен ATV630D22N4 для конкретного двигателя и схемы управления - пришлите тип нагрузки, длину моторного кабеля и условия установки в щите, мы проверим совместимость по ЭМС, теплу и безопасности и предложим корректную схему включения.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток39.6 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность22 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

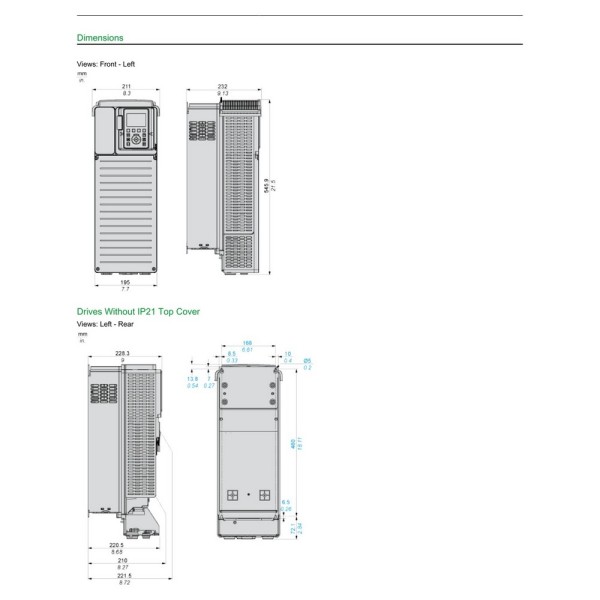

- Высота546 мм
- Глубина232 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина211 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя30 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность28.6 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса14.3 кг
- Уровень шума59.5 86/188/EEC дБ
- Рассеиваемая мощность68, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток39.6 при 380 В, нормальный режим А
