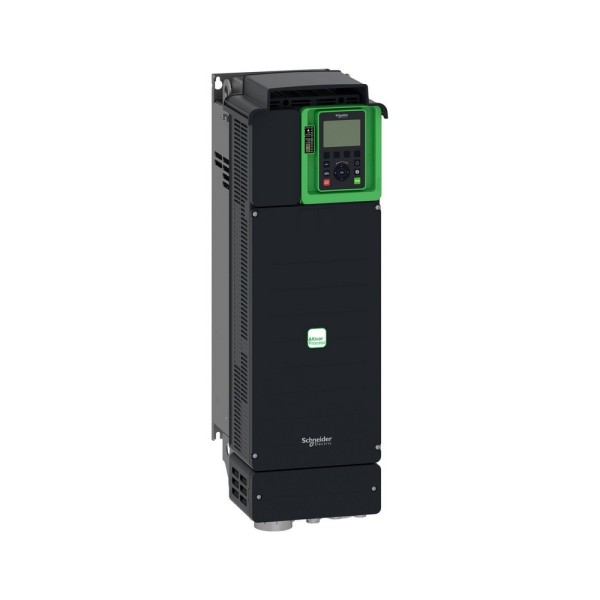

ATV630D30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630D30N4 Schneider Electric в реальном приводе
Частотник обычно начинают выбирать по киловаттам, а потом на пуско-наладке выясняется, что важнее электромагнитная обстановка, защита по среде и удобство интеграции в шкаф. ATV630D30N4 из линейки Altivar Process ATV600 мы ставим там, где привод работает не в лаборатории, а на насосных, вентиляционных установках, компрессорных и транспортерах с нормальной промышленной грязью и обслуживанием по регламенту. В таких узлах ценится предсказуемость: чтобы двигатель не перегревался на низких оборотах, автоматика не ловила ложные срабатывания, а персонал мог безопасно остановить агрегат без плясок с вводным автоматом.
Schneider Electric ATV630D30N4: совместимость с шкафом и сетью
Ключевой момент в эксплуатации - как преобразователь ведет себя в сети и как он влияет на соседнее оборудование. Здесь полезен встроенный фильтр ЭМС уровня C2 по EN/IEC 61800-3: при корректной прокладке кабеля двигателя и заземлении можно удерживать помехи в пределах, приемлемых для большинства промышленных объектов, и не добивать датчики 4-20 мА и связь на длинных трассах. Практический пример: в одном шкафу с приводом стоит ПЛК, модуль аналогового ввода и расходомер. Без нормальной ЭМС-фильтрации часто получаем дрожание измерений при разгоне, а затем начинаются бесполезные поиски виноватого. С C2 и кабелем до 50 м задача обычно решается без дополнительных внешних фильтров, если не нарушать правила экранирования.
По стороне питания важна стойкость к КЗ на уровне типовой промышленной сети. Высокая расчетная отключающая способность по току КЗ позволяет проектировать защиту без экзотики, но мы все равно закладываем корректные автоматы/предохранители и проверяем селективность - частотник не любит неправильную координацию защиты.
Управление асинхронным двигателем без сюрпризов
Модель рассчитана на асинхронные двигатели и нормально отрабатывает прикладные сценарии: поддержание давления по ПИД для насосов, стабилизация расхода в вентиляции, мягкий пуск тяжелых механизмов с ограничением тока. Важна гибкость по частоте коммутации: можно подстроить привод под конкретный двигатель и акустику помещения. Если в цехе критичен шум, поднимаем частоту коммутации, но не забываем про тепловой режим. Если приоритет - ресурс и КПД, держим умеренные значения. Встроенный вентилятор и принудительная конвекция помогают держать температуру силовой части в рабочих рамках при нормальном воздухообмене шкафа.
Для технологов часто критична стабильность на малых скоростях. Здесь полезна точная установка выходной частоты и корректная настройка параметров двигателя. В реальности это означает, что насос не будет дергать по давлению на ночных режимах, а вентилятор не уйдет в автоколебания из-за слишком агрессивных настроек контура.
Дискретные и аналоговые сигналы: как удобно встраивать в АСУ ТП
В типовом шкафу нам нужны: команда Пуск/Стоп, выбор режима, аварийный сигнал, задание скорости/давления и обратная связь в ПЛК. Набор дискретных и аналоговых каналов позволяет собрать схему без лишних промежуточных реле и внешних преобразователей. Это снижает количество точек отказа, упрощает трассировку клемм и ускоряет диагностику. Мини-пример: даем задание 4-20 мА с контроллера, снимаем аналоговую обратную связь фактической скорости/частоты, а релейными выходами раздаем статусы Готов, Работа, Авария на верхний уровень и на локальную сигнализацию.
Безопасность и обслуживание на площадке
В промышленной эксплуатации ценится не только защита по току и температуре, но и функциональная безопасность. Реализация STO (Safe Torque Off) уровня SIL 3 позволяет корректно организовать безопасное отключение момента без полного снятия питания со шкафа. На практике это облегчает выполнение требований по безопасности: например, при открытии ограждения или нажатии аварийной кнопки мы снимаем момент с двигателя, исключая самопроизвольный пуск, и при этом сохраняем питание цепей управления для диагностики. Важно: STO не заменяет вводной разъединитель, но сильно упрощает архитектуру безопасного останова.
Устойчивость к среде: вибрация, влажность, температура
Если привод стоит рядом с насосной группой или на площадке с вибрацией, важны испытания по IEC 60068. Нормированная вибростойкость и ударостойкость дают уверенность, что клеммные соединения и силовые модули не начнут деградировать от микроперемещений, а электроника не уйдет в плавающие отказы. По влажности диапазон без конденсации - это сигнал проектировщику: нужен нормальный шкаф с вентиляцией/обогревом по месту, чтобы не ловить конденсат на силовой части в межсезонье. Рабочий диапазон температур без дерейтинга помогает на объектах, где шкафы стоят в машинных залах без идеального кондиционирования.
Перед закупкой пришлите нам схему, тип двигателя и условия установки - проверим по току, ЭМС и тепловому режиму шкафа, чтобы привод встал в эксплуатацию без доработок.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток53.3 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность30 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

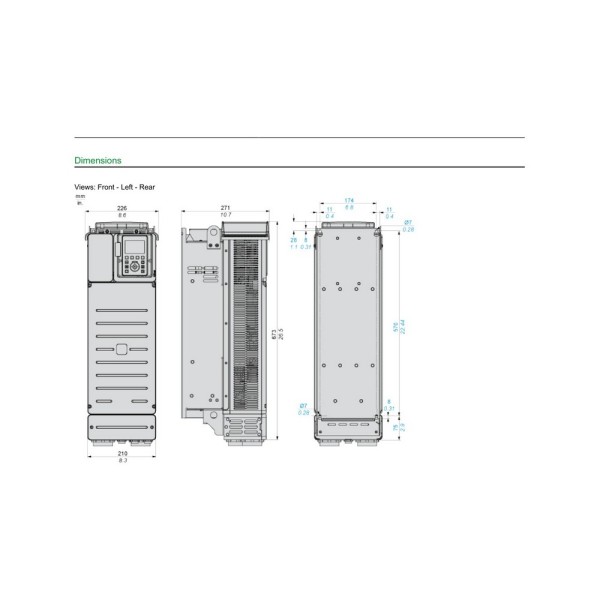

- Высота673 мм
- Глубина271 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя40 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность38.2 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28 кг
- Уровень шума63.5 86/188/EEC дБ
- Рассеиваемая мощность93, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток53.3 при 380 В, нормальный режим А
