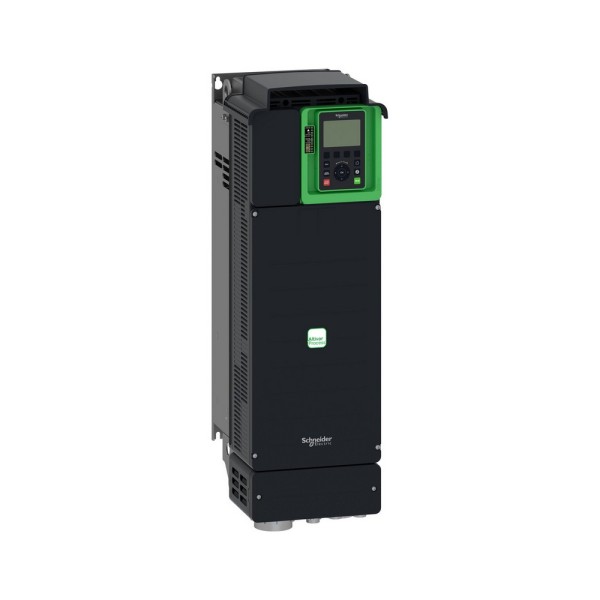

ATV630D37N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как мы обычно применяем ATV630D37N4 Schneider Electric на объекте
В реальной эксплуатации преобразователь частоты чаще всего покупают не ради частотного диапазона как такового, а чтобы стабилизировать технологию: держать давление, расход или разрежение без постоянной работы задвижек и без дросселирования. ATV630D37N4 Schneider Electric из линейки Altivar Process ATV600 как раз рассчитан на такие задачи - насосные станции, вентиляция, дымоудаление, циркуляционные контуры, компрессорные и общепромышленные приводы с асинхронными двигателями.
Типовой сценарий: на насосе ставим ПЧ, уставку задаем от АСУ ТП, обратную связь берем с датчика 4-20 мА. За счет аналоговых каналов удобно развести: один вход - задание, второй - давление, третий - резерв под второй датчик или локальный потенциометр на щите. На выходах можно отдать в ПЛК фактическую частоту и нагрузку, а релейными контактами разнести Авария/Работа/Достигнута уставка на дискретные цепи сигнализации.
ATV630D37N4 преобразователь частоты Schneider Electric в шкафу управления
С точки зрения монтажника и наладчика важно, что это настенное исполнение с понятной тепловой картиной и принудительным охлаждением. При проектировании шкафа мы всегда считаем теплопритоки: у данного привода потери на тепловыделение указаны для типового режима и частоты коммутации 4 кГц, и это позволяет заранее подобрать вентиляторы, фильтры, компоновку и избежать перегрева по месту. На объектах, где щитовая небольшая, этот расчет экономит время на переделках и снижает риск ложных отключений по температуре.
Отдельно отмечаем встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3. В большинстве водоканальных и HVAC-проектов это упрощает прохождение внутренней приемки по электромагнитной совместимости и снижает вероятность наводок на аналоговые цепи, особенно когда рядом в кабельных лотках идут линии датчиков, интерфейсы и цепи диспетчеризации. Практически: при длине моторного кабеля до 50 м обычно удается уложиться в разумные требования по помехам без внешних фильтров, если грамотно выполнены экраны и PE.
Защита, надежность и работа в тяжелой среде
На промышленном объекте ПЧ живет не в лаборатории. Здесь важны устойчивость к вибрации и ударам, работа при высокой влажности без конденсации, переносимость загрязненности воздуха. У этого исполнения заявлены параметры по IEC 60068-2-6 и IEC 60068-2-27, а также диапазон влажности по IEC 60068-2-3. На практике это означает, что привод нормально переносит установку в машинных залах насосных, вентиляционных камерах и технических помещениях, где присутствуют вибрации от трубопроводов и агрегатов. Температурный диапазон эксплуатации без снижения номинала закрывает большинство неотапливаемых помещений при условии корректной вентиляции шкафа и соблюдения требований по IP.
IP21 и Type 1 по UL 508C - это именно шкафное решение. Мы всегда рекомендуем: если в помещении возможны брызги, струи воды при мойке, агрессивная пыль или конденсат, привод надо ставить в оболочку выше классом с правильной организацией ввода кабелей, заземления экранов и вентиляции. Это дешевле, чем потом лечить коррозию клемм и периодические пробои по утечкам.
Управление приводом и интеграция в АСУ ТП
ATV630D37N4 рассчитан на трехфазную сеть 380 В и работу с асинхронными двигателями в своем классе мощности. Для технолога важны не цифры в паспорте, а поведение системы: устойчивость регулирования, повторяемость, предсказуемые защиты. Встроенные дискретные входы позволяют развести команды Пуск/Стоп, реверс, выбор фиксированных скоростей, внешние блокировки, а также завести сигналы от концевиков или датчиков сухого хода. Релейные выходы удобно использовать для аппаратного interlock с контакторами, системой пожарной автоматики или удаленной сигнализацией на клеммник.
Частота коммутации регулируемая - это инструмент настройки. Мы используем его так: если в сети и рядом стоящем оборудовании есть чувствительные цепи, частоту коммутации можно снизить, чтобы уменьшить ВЧ-помехи и нагрев. Если критичен акустический комфорт в помещении, частоту можно подобрать так, чтобы уйти из слышимого диапазона, но при этом помнить про рост потерь и требования к охлаждению. Уровень шума самого привода для щитовой обычно приемлем, но при размещении рядом с рабочими зонами этот момент учитываем на этапе компоновки.
Безопасность: STO и логика отключений
Важный практический момент - наличие STO (safe torque off) с уровнем SIL 3. Для нас это означает, что на ряде механизмов можно корректно реализовать безопасное отключение крутящего момента без силового контактора в цепи двигателя, если это допускается концепцией безопасности объекта. Пример: на вентустановке при обслуживании персоналом нужна гарантированная невозможность самопуска и появления момента на валу. При правильной схемотехнике и диагностике цепей STO можно упростить силовую часть и сократить количество коммутаций, которые в итоге становятся причиной отказов.
Что важно учесть при выборе и наладке
- Проверяем соответствие сети и условий КЗ в точке подключения, чтобы защитные аппараты были согласованы с приводом и реально отключали аварии, а не оставляли ПЧ один на один с дугой.
- Разносим силовые и сигнальные кабели, правильно подключаем экраны, не делаем PE через случайные конструкции. Это напрямую влияет на стабильность аналоговых измерений и связь с ПЛК.
- При длинных моторных линиях контролируем dv/dt и условия по ЭМС, особенно если двигатель старый или кабель проложен совместно с чувствительными цепями.
Если нужен привод под 37 кВт с нормальной шкафной интеграцией, встроенным ЭМС-фильтром и STO, мы рекомендуем закладывать ATV630D37N4 преобразователь частоты Schneider Electric в спецификацию и сразу согласовать с нами схему включения и условия монтажа - подберем обвязку и упростим пусконаладку.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток66.2 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность37 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

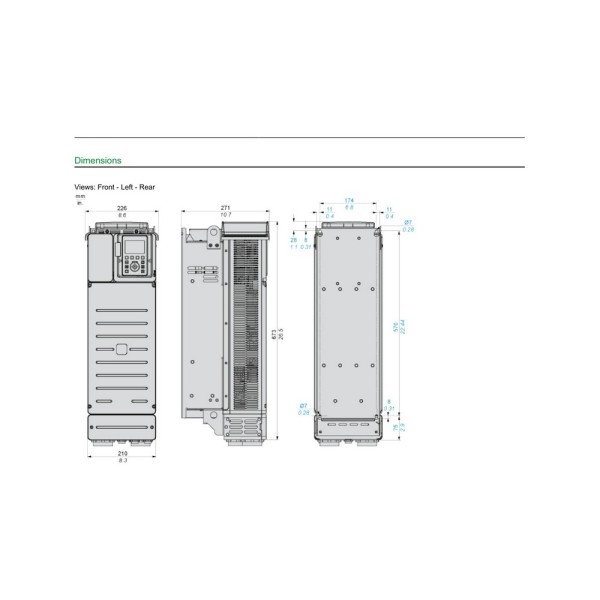

- Высота673 мм
- Глубина271 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя50 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность47.6 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28.2 кг
- Уровень шума63.5 86/188/EEC дБ
- Рассеиваемая мощность106, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток66.2 при 380 В, нормальный режим А
