В реальной эксплуатации преобразователь частоты обычно ставят туда, где процесс уже на пределе: насосная станция с колебаниями давления, вентустановка с длинными кабельными линиями, конвейер с тяжёлым пуском и требованиями по безопасности. В таких узлах важны не только киловатты, а то, как привод переживает пыль, вибрацию, нестабильную сеть и как он интегрируется в АСУ ТП без плясок с экранированием и внешними фильтрами. Именно под такие задачи мы обычно выбираем Altivar Process.
Schneider Electric ATV630D45N4 в насосных и вентиляционных агрегатах
ATV630D45N4 преобразователь частоты Schneider Electric рассчитан на управление асинхронными двигателями и хорошо ложится на типовые схемы насосов и вентиляторов: плавный разгон/торможение, работа по уставке от датчика давления или перепада, поддержание расхода. Три аналоговых входа дают свободу по сигналам (например, 4-20 мА от датчика + резервный канал + внешняя коррекция), а два аналоговых выхода удобно использовать для ретрансляции текущей скорости/нагрузки на регистратор или верхний уровень.
На практике это сокращает количество промежуточных модулей: меньше клемм, меньше потенциальных отказов и проще пусконаладка. В проектах с диспетчеризацией это особенно заметно - оператор видит не только аварии, но и технологические параметры привода без отдельного преобразования сигналов.
ATV630D45N4 Schneider Electric: электромагнитная совместимость и кабельные трассы
Частая проблема на объектах - помехи по сети и на сигнальных линиях: ложные срабатывания дискретных входов, шум на аналоговых каналах, ошибки связи. В данном исполнении предусмотрен встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3, рассчитанный на моторный кабель до 50 м. Для нас это означает предсказуемое прохождение по ЭМС в типовой промышленной разводке без обязательной установки внешнего сетевого фильтра в шкафу.
Важно понимать, что встроенный фильтр не отменяет инженерной дисциплины: правильная прокладка PE, 360-градусное обжатие экрана, разнос силовых и сигнальных трасс. Но он заметно снижает риск, что после запуска привода начнут сыпаться датчики или связь по полевым шинам.
Устойчивость к условиям шкафа: температура, вибрация, влажность
В шкафах управления редко идеальные условия. Здесь заявлена работа при -15...50 °C без снижения номинальных характеристик - это критично для котельных, насосных подвала и неотапливаемых технологических помещений, где перегрев летом и холод зимой идут вместе. По влажности диапазон 5...95 % без конденсата полезен для станций водоподготовки и очистных: там часто высокая влажность, и реальный ресурс определяется не паспортом, а тем, насколько оборудование терпит среду.
Отдельно отмечаем стойкость к вибрации и удару по IEC 60068-2-6/2-27. Для привода настенного монтажа это важно, когда шкаф стоит рядом с работающей группой насосов или на металлоконструкции: меньше вероятность разбалтывания клемм и деградации контактов от микровибраций.
Дискретные цепи, релейные выходы и сценарии блокировок
Восемь дискретных входов и три релейных выхода - это не про количество ради количества, а про возможность реализовать нормальную технологическую логику на месте. Мини-пример из практики: входы под Пуск/Стоп, аварийный уровень, разрешение от системы пожаротушения, переключение уставок День/Ночь и сигнал от датчика засорения фильтра. Релейные выходы - под Готов/Работа/Авария в шкаф диспетчеризации и на блокировку смежного оборудования.
Такой набор снижает зависимость от внешнего ПЛК в простых установках и упрощает резервирование сигналов, когда критично не потерять управление из-за одного отказавшего модуля ввода.
Безопасность и обслуживание без обходных решений
Наличие STO (безопасное отключение крутящего момента) уровня SIL 3 - практическая вещь для тех, кто реально сдаёт оборудование с требованиями по безопасности. Это позволяет организовать безопасную остановку привода через цепь безопасности без силового контактора в моторной линии как единственного средства. В результате меньше тепловых режимов на контакторах, меньше сваривания контактов и чище диагностика.
По теплу и акустике тоже есть понятная инженерная база: при проектировании шкафа учитываем рассеиваемую мощность и тип охлаждения (принудительная конвекция), а уровень шума важен, когда шкаф стоит в операторной или рядом с рабочими местами. Корректный тепловой расчёт и вентиляция шкафа дают не теоретическую, а фактическую надёжность силовой части.
Что мы учитываем при подборе и внедрении
- Длину и тип моторного кабеля, наличие dV/dt-фильтра при специфичных моторах и трассах.
- Селективность защиты и расчёт по току КЗ, чтобы вводной аппарат и шины выдерживали реальные режимы.
- Разводку PE и экранирование, чтобы встроенный ЭМС-фильтр отработал как задумано.
- Алгоритм управления: по давлению, расходу, температуре, с каскадированием насосов или без.
Если вам нужен привод под 45 кВт для технологического агрегата с требованиями по ЭМС, безопасности и устойчивой работе в шкафных условиях - берём ATV630D45N4 Schneider Electric в проработку, проверяем схему включения и даём рекомендации по монтажу и параметрированию. Отправляйте исходные данные по двигателю и процессу - подберём конфигурацию без лишних допущений.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток79.8 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность45 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

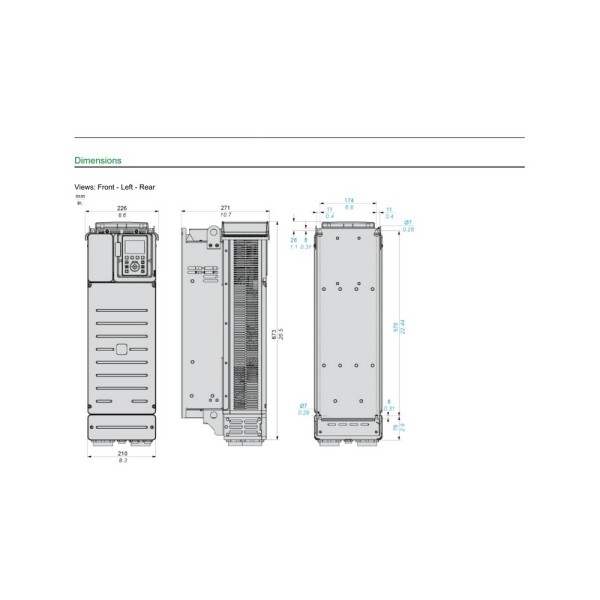

- Высота673 мм
- Глубина271 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина226 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя60 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность57.4 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса28.7 кг
- Уровень шума63.5 86/188/EEC дБ
- Рассеиваемая мощность121, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток79.8 при 380 В, нормальный режим А
