ATV630D55N4 Schneider Electric в реальной эксплуатации
Частотник такого класса обычно попадает к нам в проекты, где уже есть накопленные проблемы: насосная станция держит давление рывками, вентустановка уходит в резонанс на отдельных оборотах, а энергослужба ловит ложные срабатывания защиты при пусках. В этих сценариях важен не только сам факт регулирования скорости, а предсказуемость работы привода в сети 380 В, устойчивость к помехам и нормальная диагностика на объекте без длительного простоя.

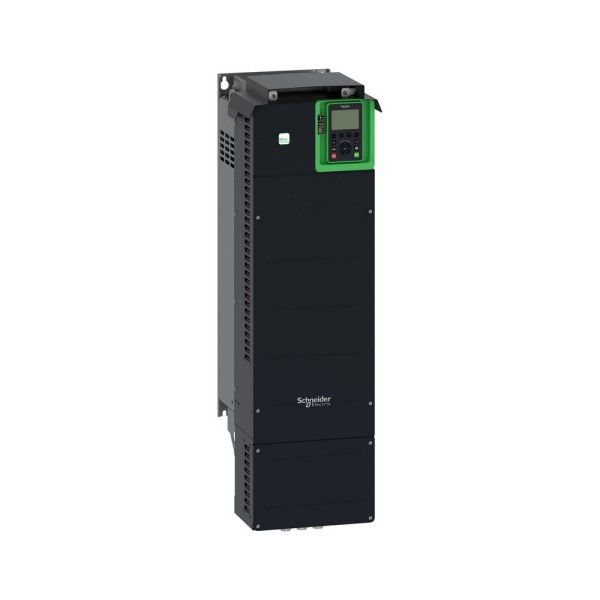

ATV630D55N4 преобразователь частоты Schneider Electric мы рассматриваем как привод для асинхронных двигателей с приоритетом на процессные нагрузки: насосы, вентиляторы, дымоудаление, циркуляционные контуры, градирни. При номинальной мощности 55 кВт и токе порядка 97 А в нормальном режиме он закрывает типовой диапазон для узлов инженерных систем и многих технологических установок, где частотное регулирование дает экономию и снимает ударные нагрузки с механики.
Что дает Altivar Process ATV600 на насосах и вентиляторах
В процессных задачах мы в первую очередь оцениваем, как привод отрабатывает переходные режимы. На насосе критична стабильность по давлению: если контур с длинными магистралями, то неправильная настройка разгона и ПИД-регулирования быстро приводит к колебаниям, гидроударам и ускоренному износу арматуры. В Altivar Process ATV600 удобно строить управление по датчику давления или расхода через аналоговые входы, а обратную связь и сигнализацию выводить на аналоговые выходы или релейные контакты - без городушек из дополнительных модулей.
На вентиляторах важна работа в зоне механических резонансов. Возможность аккуратно пройти проблемные частоты и удерживать обороты с высокой дискретностью по заданию - это реальная профилактика вибрации воздуховодов и разрушения опор. Здесь полезен широкий диапазон задания частоты и гибкая настройка, а также запас по коммутационной частоте: можно подобрать компромисс между акустикой двигателя и тепловым режимом преобразователя.
ATV630D55N4 Schneider Electric: электромагнитная совместимость и длинные линии
На объектах с протяженными кабельными трассами к двигателю основной риск - ЭМС и паразитные токи по экрану/PE, которые затем вылезают в виде ошибок связи, сбоев датчиков 4-20 мА и наводок на дискретные цепи. У этого исполнения предусмотрен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3, рассчитанный на кабель двигателя до 150 м. Для нас это означает, что в большинстве типовых шкафов можно уложиться в норматив по помехоэмиссии без внешних фильтров, если корректно выполнены разделение силовых/сигнальных трасс, заземление и экранирование.
Отдельно отмечаем расчетный ток КЗ 50 кА: параметр важен при интеграции в распределительные устройства с высокой доступной мощностью. В реальном проекте это влияет на подбор вводной защиты и согласование с условиями селективности, а не просто строка в паспорте.
Надежность в шкафу: температура, вибрация, влажность
Когда привод ставится в венткамере, на насосной в подвале или рядом с технологией, окружающая среда редко бывает идеальной. Рабочий диапазон -15...50 °C без снижения характеристик снимает часть вопросов по климату шкафа, а допустимая влажность 5...95 % без конденсата помогает в помещениях с периодическими перепадами температуры. По механике у устройства задана вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это полезно для площадок с работающими компрессорами, дробилками или вентоборудованием на общих металлоконструкциях, где мелкая вибрация постоянно присутствует.
По охлаждению применена принудительная конвекция. В эксплуатации это означает две практические вещи: нужно учитывать направление воздушного потока в шкафу и заранее закладывать обслуживание вентиляторов/фильтров. Рассеиваемая мощность порядка 131 Вт при типовой частоте коммутации 2.5 кГц помогает корректно посчитать тепловой баланс шкафа и не получить перегрев летом при закрытых дверях.
Безопасность и дискретная обвязка без лишних устройств
В проектах, где требуется машинная безопасность, часто приходится добавлять внешний контактор и городить цепи отключения. Здесь полезна функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. На практике это упрощает схему: можно выключать момент по безопасной цепи, не разрывая силовую часть каждый раз. Для насосных и вентсистем это особенно удобно при обслуживании, когда нужно исключить случайный запуск.
Количество дискретных входов и релейных выходов обычно закрывает типовые сигналы: Разрешение, Пуск/Стоп, Авария, Работа, Достигнута частота, переключение уставок. Аналоговые входы подходят под задания 0-10 В или 4-20 мА, а два аналоговых выхода удобно отдать в диспетчеризацию как обратную связь по частоте/току/давлению через ПЛК или напрямую на контроллер верхнего уровня.
Монтажные и эксплуатационные замечания
Исполнение рассчитано на настенный монтаж. Габариты и масса здесь не декоративные цифры: при установке в шкаф закладываем усиленную монтажную панель, нормальную разгрузку кабелей и доступ к клеммам для протяжки. Степень защиты IP21 и UL Type 1 подразумевает установку в помещении или в шкафу с соответствующей защитой от капель и пыли, поэтому для влажных зон мы обычно предусматриваем шкаф с правильной вентиляцией и фильтрацией, чтобы не загнать внутрь конденсат и мелкодисперсную пыль.
Подберем обвязку, защиту и схему подключения под ваш двигатель и условия сети, а также дадим рекомендации по настройке ПИД, ЭМС и тепловому режиму шкафа - отправляйте параметры нагрузки и требования по управлению.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток97.2 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность55 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m

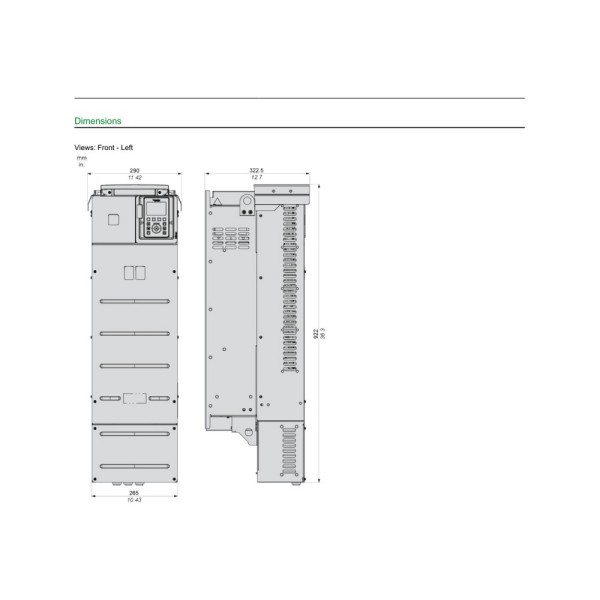

- Высота922 мм
- Глубина323 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина290 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя75 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность70 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса56.5 кг
- Уровень шума62.4 86/188/EEC дБ
- Рассеиваемая мощность131, естественная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток97.2 при 380 В, нормальный режим А
