Schneider Electric ATV630D75N4 в реальном технологическом узле
В эксплуатации частотник ценится не за паспортные цифры, а за то, как он ведет себя на насосной, вентустановке или мешалке, когда сеть гуляет, кабель длинный, а шкаф стоит в пыльном помещении с вибрацией от агрегатов. Мы применяем ATV630D75N4 как типовой привод для асинхронных двигателей в задачах с переменным моментом, где важны стабильная регулировка, предсказуемое торможение потоком и корректная реакция на аварийные ситуации без лишних остановов линии.
Например, на перекачке: по сигналу 4-20 мА от датчика давления привод держит заданное значение, убирая гидроудары мягким разгоном и снижая износ арматуры. На вентиляции - позволяет держать расход по датчику перепада, а при ночных режимах уходить на пониженную частоту без рывков, не провоцируя резонансы воздуховодов.
ATV630D75N4 Schneider Electric: почему серия Altivar Process удобна в обслуживании
Altivar Process ATV600 - это не просто преобразователь частоты, а платформа под технологические объекты. В реальной жизни это означает, что привод нормально встраивается в шкафную автоматику: есть достаточное количество дискретных и аналоговых точек для типовой обвязки (пуск/стоп, авария, внешние блокировки, задание, обратная связь), а диагностика читается инженером КИП без гадания, что именно произошло. Мы обычно выводим ключевые статусы на верхний уровень (АСУ ТП/диспетчеризация), чтобы ремонтники видели причину останова и не меняли исправные узлы по кругу.
Отдельно отмечаем встроенный фильтр ЭМС категории C3. На объектах с длинными моторными линиями и общими трассами с измерительными цепями он снижает риск наводок, ложных срабатываний дискретных входов и деградации аналоговых сигналов. Важно и то, что категория C3 рассчитана на промышленную среду, где рядом работают контакторы, ИБП и другое силовое оборудование.
Электромагнитная совместимость, кабельные трассы и частота коммутации
Когда шкаф стоит далеко от двигателя, на первый план выходит не номинал, а практика монтажа. С ATV630D75N4 мы закладываем нормальные условия по ЭМС: корректное заземление, экранированный моторный кабель, разнесение силовых и сигнальных линий. Встроенный ЭМС-фильтр допускает работу с кабелем до 150 м - это снимает часть ограничений при реконструкции, когда трассы уже проложены и переносить их экономически бессмысленно.
Частота коммутации настраиваемая: ее повышают, когда критичен акустический комфорт и нужно уйти от слышимого писка двигателя, но инженер должен помнить про тепловую нагрузку и возможное снижение по току. На практике мы выбираем компромисс: держим частоту в диапазоне, который не перегревает силовой модуль и не вызывает лишних потерь, особенно при круглосуточной работе насосных станций.
Механика шкафа, климат и надежность на площадке
Преобразователь рассчитан на промышленную установку: нормальная вибростойкость и ударостойкость по IEC 60068 важны, когда шкаф стоит рядом с компрессорами, редукторами, дробилками или на эстакадах. По климатике также без сюрпризов: рабочий диапазон температур позволяет не загонять привод в тепличные условия, но мы все равно проектируем шкаф с понятной вентиляцией, учитывая принудительную конвекцию и тепловыделение в реальном режиме.
Степень защиты IP21 и исполнение Type 1 подразумевают установку внутри шкафа или в помещении без прямого попадания воды и проводящей пыли. Это типовая история для машинных залов, щитовых и насосных. Если объект сырой, мы обычно решаем вопрос шкафом с более высоким IP и корректной организацией продувки/теплообмена, чем пытаемся герметизировать сам привод нештатными средствами.
Безопасность STO и интеграция в цепи блокировок
В промышленной автоматизации вопрос безопасного останова давно вышел за рамки аварийной кнопки. Встроенная функция STO (Safe Torque Off) с уровнем SIL 3 позволяет корректно отключать формирование момента без размыкания силовой части контактором в каждом цикле. Это уменьшает износ коммутационной аппаратуры и дает более чистую архитектуру цепей безопасности, особенно на узлах с частыми остановами по межблокировкам (например, заслонка не открылась, нет расхода, сработал датчик уровня).
Мы обычно разводим STO как отдельную ветку в составе системы безопасности, а рабочие команды оставляем через стандартные входы. Так достигается разделение: технологическое управление не мешает безопасности, и наоборот.
Монтаж и пусконаладка без сюрпризов
ATV630D75N4 рассчитан на настенный монтаж, но по факту это установка в шкаф с нормальной механической базой. Важно заранее проверить место под габариты и обслуживание, чтобы был доступ к клеммам, вводу/выводу кабеля и вентиляционным зонам. По пусконаладке мы идем от простого: проверка параметров двигателя, затем отработка управления по месту (локально), и только после этого включаем внешние задания и диспетчеризацию. Такой порядок экономит время при поиске ошибок в обвязке и исключает ситуацию, когда привод ругается на внешние сигналы до того, как корректно настроен сам электропривод.
Если нужен привод под 380 В для асинхронного двигателя с промышленной ЭМС-обстановкой и понятной интеграцией в АСУ ТП, закладывайте артикул ATV630D75N4 преобразователь частоты Schneider Electric - поможем подобрать обвязку, проверить условия монтажа и выдать рабочие рекомендации по настройке под ваш механизм.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток131.3 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность75 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m

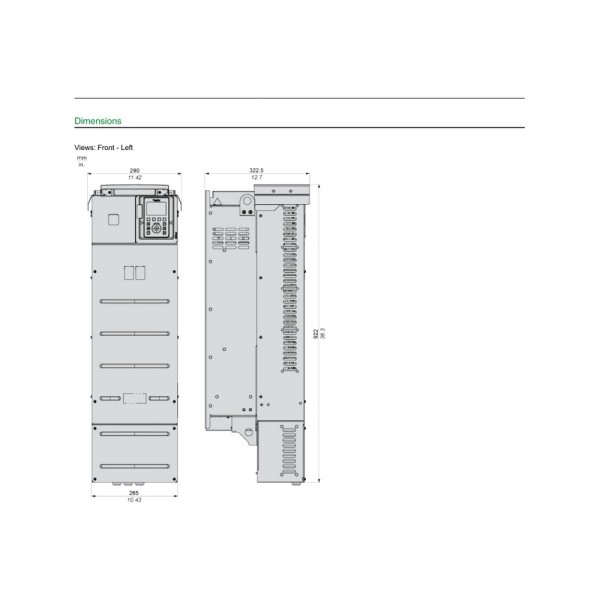

- Высота922 мм
- Глубина323 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина290 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя100 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность93.7 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса58 кг
- Уровень шума62.4 86/188/EEC дБ
- Рассеиваемая мощность174, естественная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток131.3 при 380 В, нормальный режим А
