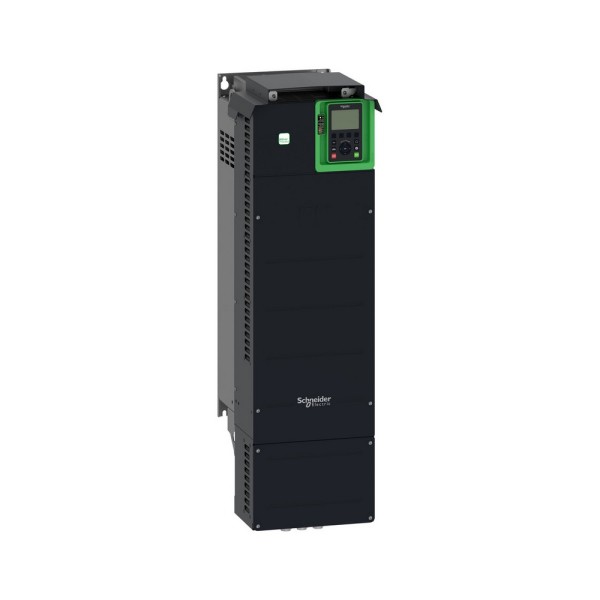

ATV630D90N4 Schneider Electric в реальной задаче привода
Чаще всего этот преобразователь частоты ставят туда, где нагрузка не прощает просадок по моменту и где важно держать технологию в узких рамках: насосные станции с переменным расходом, вентиляторные установки с перепадами давления, транспортировка воды и стоков, оборотные циклы на производстве. Мы смотрим на ATV630D90N4 как на привод, который рассчитан не только на пуск-стоп, а на длительную эксплуатацию в режиме регулирования, с нормальной диагностикой и понятной интеграцией в АСУ ТП.
Мини-пример из практики: при модернизации насосной группы обычно упираемся в две вещи - гидроудары и перерасход электроэнергии. Частотник позволяет разгонять двигатель по заданной рампе и держать давление по ПИД, а не дросселировать задвижкой. В эксплуатации это выливается в снижение аварий по арматуре и более стабильные параметры на потребителе.
Schneider Electric Altivar Process ATV600: что важно для эксплуатации
Серия Altivar Process ATV600 сделана под технологические механизмы, где привод - часть процесса, а не отдельное устройство. Поэтому здесь критичны не абстрактные цифры, а то, как они влияют на щит, кабельные трассы и надежность.
Встроенный фильтр ЭМС категории C3 рассчитан на промышленные сети и упрощает прохождение требований по электромагнитной совместимости. На объектах с длинными моторными линиями это особенно заметно: меньше паразитных наводок на аналоговые цепи, спокойнее ведут себя датчики 4-20 мА и дискретные входы, ниже риск словить нестабильность связи на соседних линиях. При этом важно помнить, что ЭМС - это не только фильтр, но и грамотное заземление, прокладка экранов и разделение силовых/сигнальных жгутов.
Отдельно отмечаем стойкость к факторам щита и помещения: рабочий диапазон температур без дерейтинга и требования к влажности без конденсации - это как раз то, что определяет, будет ли привод жить в венткамере или насосной без постоянных остановов по перегреву и без деградации изоляции.
ATV630D90N4 преобразователь частоты Schneider Electric: ввод, силовая часть, тепловой режим
Для подбора в силовой части нас интересуют не только кВт двигателя, но и токи, тепловыделение и сценарий перегрузок. В приводах этого класса ошибка в оценке реального тока и вентиляции шкафа быстро превращается в срабатывания защит или ускоренный износ вентиляторов и силовых модулей.
Здесь закладываем нормальный режим работы и проверяем, что вводной автомат, шины и кабели выбраны по току с учетом условий прокладки. Тепловой баланс шкафа тоже не стоит недооценивать: рассеиваемая мощность формирует требования к воздухообмену, расположению оборудования и к тому, как организована принудительная конвекция. На практике это означает простое правило: если в шкафу несколько источников тепла (частотник, софтстартер, трансформатор, ИБП), то вентиляция должна считаться, а не рисоваться.
Частота коммутации влияет на акустику двигателя, нагрев и ЭМС. На объекте мы обычно настраиваем ее исходя из компромисса: тише - значит выше частота, но тогда растут потери и требования к охлаждению, а иногда и дерейтинг. Для вентилятора это один режим, для насоса с тяжелой гидравликой - другой.
Управление и сигналы: аналоговые цепи, дискретика, диагностика
Набор аналоговых и дискретных каналов позволяет закрывать типовые схемы без внешних модулей: задание скорости/давления, обратная связь по датчику, разрешение, аварийные цепи, релейная сигнализация на верхний уровень или на локальную автоматику. В реальной обвязке важно не количество входов само по себе, а возможность разделить функции: отдельный канал под технологический датчик, отдельный - под ограничение/коррекцию, плюс независимые дискретные межблокировки. Это снижает соблазн делать логические костыли в ПЛК и упрощает пусконаладку.
Для диспетчеризации критично, чтобы привод умел отдавать понятные статусы: готов, работа, предупреждение, авария, а также диагностические коды. Тогда обслуживающий персонал не ищет причину по косвенным признакам, а видит конкретику: перегрев, потеря фазы, превышение тока, ошибка датчика обратной связи.
Безопасность и устойчивость к промышленной среде
Встроенная функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 - это практичный инструмент, когда нужно обеспечить безопасное состояние привода без отключения силового питания целиком. В схемах с частыми обслуживанием и доступом персонала к механизму это облегчает построение цепей безопасности: меньше внешних компонентов, проще верификация, выше повторяемость решений.
По механике и условиям эксплуатации мы всегда смотрим на вибро- и ударостойкость, степень защиты и допустимую загрязненность. В насосных, на компрессорных и в цехах с мостовыми кранами шкафы регулярно получают вибрационную нагрузку, а контакты и клеммы испытывают микроподвижки. Нормированная стойкость по IEC 60068 здесь важнее, чем кажется на этапе закупки.
Монтаж и компоновка шкафа
Настенный монтаж и габариты корпуса задают требования к месту установки и к обслуживанию. Мы рекомендуем заранее закладывать зазоры под кабельные вводы, радиусы силовых жил и нормальный доступ к силовым клеммам. Отдельная тема - разделение силовой части и слаботочки: если завести все в один жгут, потом приходится лечить наводки и ложные срабатывания по месту.
- Силовые кабели двигателя - отдельно, экраны - правильно заземлять по месту ввода.
- Аналоговые цепи датчиков - в экранированном кабеле, с корректной схемой заземления экрана.
- Управляющие дискретные сигналы - отделять от силовых трасс и не тянуть параллельно на длинных участках.
Если нужен привод под асинхронный двигатель в технологическом контуре с нормальной ЭМС, диагностикой и встроенной STO, ATV630D90N4 закрывает задачу без лишних внешних узлов. Дайте нам исходные данные по механизму (тип нагрузки, перегрузка, длина моторного кабеля, сеть, условия шкафа) - подберем обвязку и укажем, что критично в настройках на пуске.
Передайте параметры двигателя и режима работы - мы проверим подбор, предложим схему подключения и рекомендации по ЭМС и тепловому расчету шкафа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток156.2 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность90 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m

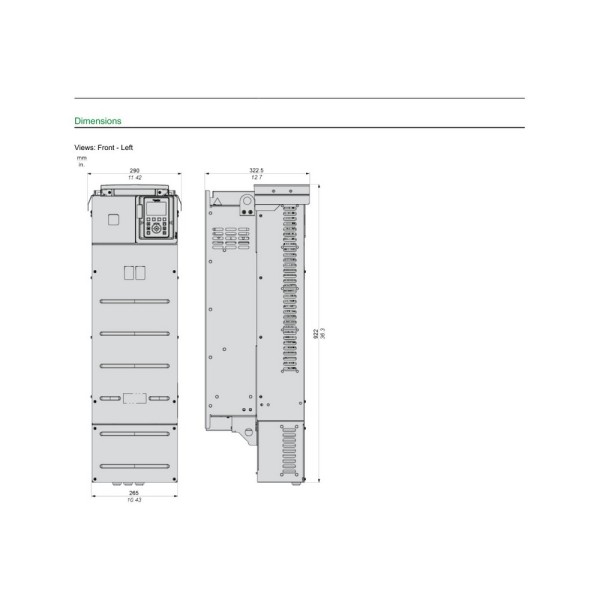

- Высота922 мм
- Глубина323 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина290 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя125 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность112.9 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса58.5 кг
- Уровень шума62.4 86/188/EEC дБ
- Рассеиваемая мощность196, естественная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток156.2 при 380 В, нормальный режим А
