ATV630U07N4 Schneider Electric в типовом узле: насосная, вентустановка, конвейер
В практике чаще всего приходим к таким приводам не из-за моды на частотное управление, а из-за конкретных проблем эксплуатации: гидроудары в магистрали, «гуляющий» расход на вентустановке, перегрев двигателя на дросселировании, и самое неприятное - случайные остановы из-за помех и некорректных сигналов управления. ATV630U07N4 преобразователь частоты Schneider Electric как раз закрывает эти задачи на малой мощности, когда от привода требуется не только крутить двигатель, но и стабильно жить в шкафу автоматики годами без сюрпризов.
Для асинхронных двигателей в диапазоне до 0,75 кВт здесь важна не столько цифра мощности, сколько дисциплина по току, нормальный тепловой режим и предсказуемая работа по входам/выходам. Мы обычно закладываем такие устройства в местные шкафы насосных станций, узлы подпитки, небольшие воздухообменные агрегаты и компактные линии с постоянными пусками.
Schneider Electric ATV630U07N4: что реально дает серия Altivar Process
Линейка Altivar Process ATV600 проектировалась под технологические нагрузки, где привод регулярно взаимодействует с ПЛК, датчиками давления/расхода/разрежения и внешними блокировками. Поэтому в эксплуатации ценятся две вещи: устойчивость к среде и нормальная электромагнитная совместимость. Встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 (с оговоркой по длине моторного кабеля до 50 м) заметно упрощает жизнь в шкафу, особенно когда рядом стоят аналоговые измерения 4-20 мА и дискретные цепи на общих трассах. На объектах это напрямую влияет на число ложных срабатываний, дрожание аналоговых сигналов и количество часов, которые персонал тратит на поиск фантомных помех.
Отдельно отмечаем функцию STO (безопасное отключение крутящего момента) с уровнем SIL 3. Это не замена полноценной системы безопасности, но в типовых задачах (например, сервисный доступ к вентилятору или насосу с межблокировкой по дверям/крышкам) позволяет корректно организовать безопасный останов без грубого снятия питания со всего шкафа и без городьбы лишних контакторов в силовой цепи.
Входы, выходы и сигнальная часть: как удобно собирать обвязку
Когда привод ставим в реальную систему, всегда смотрим на то, сколько сигналов можно закрыть на месте без дополнительных модулей. Здесь предусмотрены аналоговые входы и выходы, дискретные входы и релейные выходы - этого хватает, чтобы собрать классический набор: задание скорости от ПЛК или потенциометра, обратная связь (например, частота/ток/состояние), аварийная сигнализация, команды Пуск/Стоп, реверс при необходимости, и отдельные межблокировки по внешним датчикам.
Мини-пример из практики: на подпиточном насосе держим давление по внешнему датчику, а дискретом заводим сигнал сухого хода. При корректной настройке разгона/торможения получаем ровную работу без рывков и снижаем вероятность гидроудара. На вентустановке аналогично - плавный разгон уменьшает механические нагрузки на ременные передачи и подшипники, а стабильная частота позволяет держать расчетный расход без дросселирования заслонками.
Монтаж и условия эксплуатации: почему цифры по среде важнее, чем кажется
Преобразователь рассчитан на настенный монтаж и типичную шкафную компоновку. Важный момент для небольших шкафов - тепловыделение: при естественной/принудительной конвекции и заданной частоте коммутации закладываем нормальную вентиляцию, чтобы не загонять электронику в постоянный перегрев. Даже на малой мощности перегрев внутри шкафа - частая причина деградации конденсаторов и плавающих отказов, которые потом выглядят как случайные аварии.
По условиям окружающей среды устройство спокойно переносит промышленный диапазон температур без снижения номинальных характеристик. Для нас это означает, что шкаф можно ставить не только в чистой операторной, но и в техническом помещении, где зимой прохладно, а летом жарко. По влажности допускается работа без конденсации - это важно в насосных, ИТП и венткамерах, где перепады температуры приводят к росе на оборудовании. Отдельно полезна стойкость к вибрации и ударным нагрузкам по IEC 60068: в реальности это спасает на объектах с работающими рядом насосами, компрессорами или на легких металлоконструкциях, где шкаф «подпружинивает».
Степень защиты по IP21 и исполнение Type 1 по UL логично воспринимать как требование к правильной установке: внутрь не должны лететь струи воды и проводящая пыль. Если место сырое или пыльное, мы обычно решаем вопрос шкафом с подходящим IP и нормальной организацией кабельных вводов, а не пытаемся «лечить» привод локальными кожухами.
Электрика и помехоустойчивость: что получаем на вводе и на моторе
В шкафах автоматики часто сталкиваемся с тем, что частотник «видит» сеть лучше, чем остальная аппаратура: просадки, асимметрия, короткие импульсы. Здесь предусмотрена работа в трехфазной сети промышленного диапазона частоты, а расчетный ток КЗ указан на уровне, который позволяет корректно увязать привод с вводной защитой и реальными условиями на шинах. Это не мелочь: неправильная координация по КЗ и защите потом превращается в выбивание автомата на ровном месте или, хуже, в неотключаемую аварию.
Регулируемая частота коммутации дает возможность выбирать компромисс между акустикой двигателя, нагревом и уровнем ВЧ-помех. На практике: повышаем частоту - двигатель обычно меньше «поет», но растут требования к ЭМС и тепловому режиму; понижаем - выигрываем по помехам и потерям, но иногда появляется слышимый тон. Наличие встроенного ЭМС-фильтра упрощает этот выбор в реальных шкафах с плотной компоновкой.
Если нужно аккуратно и безопасно внедрить ATV630U07N4 в существующий шкаф или новый проект, мы подберем схему подключения, проверим условия по ЭМС/кабельным трассам и предложим типовую обвязку по сигналам и STO - отправляйте данные по двигателю и сети, подготовим техническое решение под вашу задачу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток1.5 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность0,75 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

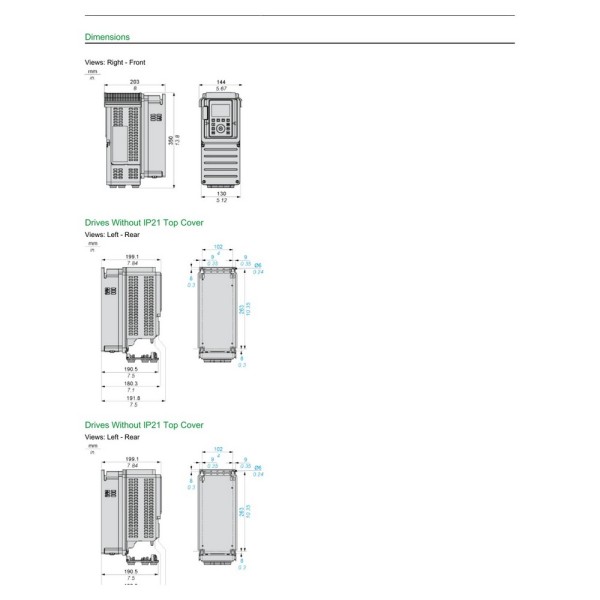

- Высота350 мм
- Глубина203 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина144 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя1 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность1.1 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса4.5 кг
- Уровень шума54.5 86/188/EEC дБ
- Рассеиваемая мощность26, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток1.5 при 380 В, нормальный режим А
