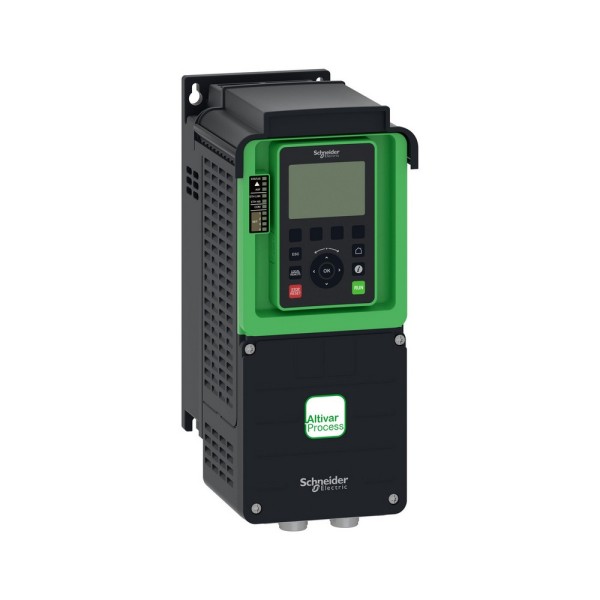

ATV630U15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV630U15N4 Schneider Electric в реальном контуре управления
Частотник обычно начинают выбирать по мощности, но в эксплуатации критичнее другое: как он переживает помехи, остановы по аварии, длинные моторные кабели и работу в шкафу с неидеальной вентиляцией. ATV630U15N4 из серии Altivar Process ATV600 мы ставим в задачи с асинхронными двигателями, где требуется предсказуемое управление скоростью и моментом без постоянных выездов на объект для подстройки.
Типичный сценарий - насосная группа: днем расход гуляет, ночью давление нужно держать мягко, а при аварийном сигнале от датчика нельзя допустить разгона или повторного самозапуска. Здесь важна не только стабилизация по аналоговому сигналу, но и корректная обработка дискретных команд, наличие диагностик и безопасное отключение привода по требованиям охраны труда.
Schneider Electric ATV630U15N4 и электромагнитная совместимость в шкафу
На объектах чаще всего проблемы начинаются после монтажа: ПЛК перезагружается, датчики уровня дают ложные срабатывания, связь по интерфейсам становится нестабильной. У этой модели предусмотрен встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с расчетом на кабель до 50 м. На практике это снижает вероятность, что привод будет разносить помехи по питающей и сигнальной земле, особенно в компактных шкафах, где силовые и слаботочные трассы неизбежно идут рядом.
При этом важно понимать границы: встроенный фильтр не отменяет нормальной культуры монтажа. Мы все равно закладываем экранированный моторный кабель, корректное заземление экрана по периметру ввода и раздельные кабель-каналы для AI/AO. Но наличие фильтра реально упрощает приемо-сдаточные испытания и снижает риск затяжных поисков источника помех.
Управление, сигналы и практические мини-примеры
В ATV630U15N4 предусмотрены аналоговые и дискретные цепи ввода-вывода, а также релейные выходы - этого достаточно, чтобы закрыть типовую автоматику без россыпи промежуточных модулей. Пример из практики:
- AI - задание скорости от датчика давления 4-20 мА, второй AI - резервное задание от АСУ или локального потенциометра для наладки.
- DI - выбор режима Авто/Ручной, разрешение пуска, внешний аварийный стоп от шкафа защиты.
- Релейный выход - сигнал Готов/Авария на верхний уровень и отдельный контакт на пуск резервного насоса.
Такое построение облегчает ввод в эксплуатацию: наладчик видит состояние привода по сухим контактам, а технолог получает понятные режимы без сложных сценариев в ПЛК. Для вентиляции удобно использовать второй аналоговый выход: отдаем текущую частоту или ток на регистратор, и по тренду быстро видно, где система уходит в насыщение по заслонкам или фильтрам.
Безопасность и останов по команде: STO SIL 3
В промышленной эксплуатации мы всегда упираемся в требования по безопасной остановке. Здесь реализована функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. Это не про комфорт, а про корректную архитектуру безопасности: при срабатывании цепи STO привод гарантированно снимает момент с двигателя, не полагаясь на программные блокировки и без риска самопроизвольного пуска при восстановлении управления.
Мини-пример: конвейер в зоне обслуживания. Нужна возможность открыть ограждение и быть уверенными, что двигатель не создаст крутящий момент даже при ошибке логики в ПЛК. STO закрывает этот риск на уровне привода и упрощает согласование решения с промышленной безопасностью.
Механика, климат и устойчивость к условиям площадки
Если привод ставится не в лаборатории, а в цеху, важны вибрации, удары при транспортировке и нормальная работа при сезонных перепадах. Для этой модели заявлены параметры вибро- и ударостойкости по IEC 60068, а также работа при влажности без конденсата. Это снижает вероятность плавающих отказов на клеммах, разъемах и силовой части, которые обычно проявляются через несколько месяцев после запуска.
По теплу и акустике тоже есть практический смысл. Принудительная конвекция и предсказуемое тепловыделение позволяют заранее рассчитать вентиляцию шкафа и не доводить до деградации электролитов и силовых модулей. Уровень шума важен, когда шкаф стоит рядом с рабочими местами или в небольших насосных - банально меньше жалоб и проще пройти внутренние требования по охране труда.
Артикул и совместимость в документации
В спецификациях и протоколах мы фиксируем изделие однозначно: артикул ATV630U15N4 преобразователь частоты Schneider Electric. Так проще сопровождать объект: сервисная служба не путает модификации, а отдел снабжения заказывает ровно то, что заложено в проекте и проверено на пусконаладке.
Перед отгрузкой подготовим техническую консультацию по подключению, ЭМС-разводке и увязке STO с вашей схемой безопасности - направляйте запрос и исходные данные по двигателю и сети.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток3 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность1,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

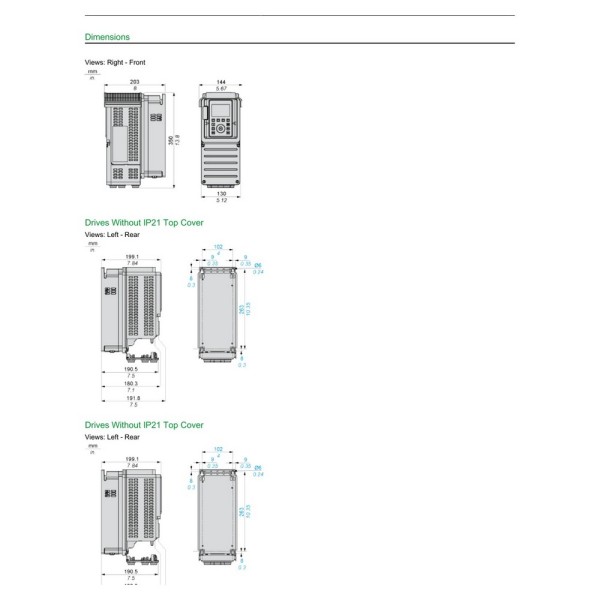

- Высота350 мм
- Глубина203 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина144 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя2 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность2.2 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса4.5 кг
- Уровень шума54.5 86/188/EEC дБ
- Рассеиваемая мощность28, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток3 при 380 В, нормальный режим А
