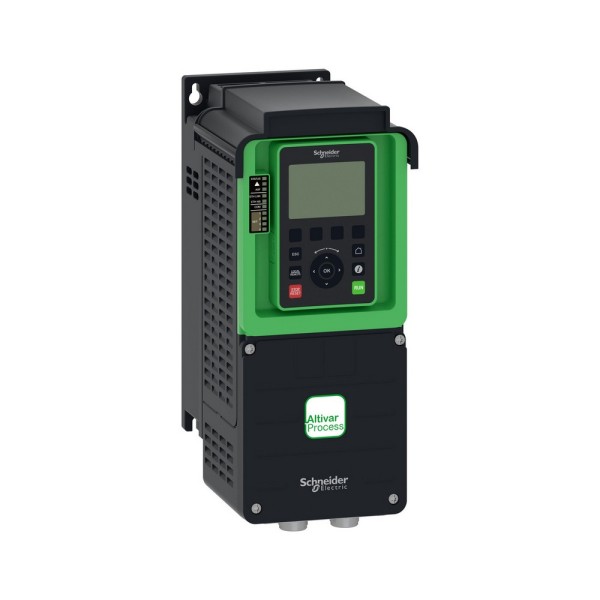

ATV630U22N4 Schneider Electric в прикладной автоматизации
Чаще всего к нам этот привод попадает не как замена по мощности, а как решение конкретной эксплуатационной проблемы: насос на 380 В гудит на малых оборотах, вентустановка ловит резонанс на переходных режимах, а в шкафу не хватает места на внешний ЭМС-фильтр и безопасное отключение. ATV630U22N4 из серии Altivar Process ATV600 рассчитан именно на такие задачи - асинхронные двигатели в процессных механизмах, где важны стабильность регулирования, предсказуемая защита и корректная электромагнитная совместимость без доработки щита.
В реальной эксплуатации мы смотрим не только на кВт, а на то, как привод ведет себя в сети и на механике: как переносит помехи, как переживает вибрацию от рамы агрегата, как отрабатывает аварийные отключения и насколько удобно его встраивать в типовой шкаф управления.
Schneider Electric ATV630U22N4: управление, которое не ломает механику
Для насосов и вентиляторов критичны мягкие разгоны/торможения и отсутствие рывков в зоне малых частот. Здесь полезна точная установка выходной частоты и возможность подстроить частоту коммутации в широком диапазоне. На практике это дает два эффекта: уменьшаем акустический шум двигателя и уводим систему от механических резонансов. Простой пример из пусконаладки: на вентиляторах в приточке часто появляется дребезг на определенной скорости - корректировкой параметров разгона и выбором частоты ШИМ удается убрать неприятный тон без вмешательства в механику.
Набор входов/выходов позволяет собрать типовую схему без отдельного контроллера для мелких установок: аналоговые сигналы используем под задание от датчика давления/разрежения, дискретные - под блокировки и режимы, релейные - под сигнализацию и управление контакторами вспомогательных цепей. Это важно, когда щит делается компактным, а кабельное хозяйство уже заложено и переделывать проект дорого.
ЭМС и кабельные трассы: встроенный фильтр без сюрпризов
В промышленных объектах основная боль - помехи: ложные срабатывания датчиков, сбои связи, нестабильная работа измерительных каналов. В ATV630U22N4 предусмотрен встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3 с расчетом на моторный кабель до 50 м. Для нас это означает, что в типовой распределенной установке (насосная, приточка, небольшая КНС) можно обойтись без отдельного внешнего фильтра, а значит - меньше тепла в шкафу, меньше точек отказа и проще компоновка.
При этом важно понимать практику: даже с интегрированным фильтром мы закладываем правильное заземление, разводим силовые и сигнальные трассы, соблюдаем экранирование и ввод кабелей через корректные зажимы. Но сам факт наличия фильтра упрощает соблюдение требований по помехоэмиссии и снижает риск, что в эксплуатации начнутся нестабильные отказы по смежным системам.
Защита и безопасность: STO как штатная функция
На объектах с требованиями по охране труда и промышленной безопасности мы почти всегда уходим от идеи обесточивать двигатель только силовым контактором. Встроенная функция STO (Safe Torque Off) с уровнем SIL 3 дает штатный способ безопасно убрать момент с двигателя без разрыва силовой цепи. В реальной схеме это удобно для обслуживания: дверь шкафа открывается по концевику, цепь безопасности снимает момент, а сам привод остается под питанием - диагностика доступна, аварии проще расследовать, меньше циклов жесткого отключения.
Дополнительно учитываем расчетный ток КЗ - параметр важен для согласования с вводным аппаратом и для понимания, как привод выдержит условия на шинах при близком КЗ. В проектах с мощными трансформаторами и короткими линиями это не формальность, а проверка на совместимость по защите.
Монтаж и стойкость к среде: что важно в шкафу и на площадке
ATV630U22N4 рассчитан на настенный монтаж и стандартное исполнение по размещению в шкафу. Для эксплуатации значимы допуски по температуре без снижения номинала - это напрямую связано с надежностью в летний период, когда в щитовой или в машинном отделении легко получить повышенный нагрев. Принудительная конвекция и контролируемые теплопотери упрощают расчет вентиляции шкафа: мы можем заранее прикинуть тепловой баланс и не доводить до деградации конденсаторов и силовых модулей.
Отдельно отмечаем стойкость к вибрации и ударным воздействиям по IEC 60068. В насосных, на рамах вентустановок и рядом с компрессорным оборудованием это не редкость: шкаф может получать постоянную микровибрацию. Когда привод конструктивно рассчитан на такие условия, меньше шансов получить плавающие отказы по клеммам, разъемам и платам.
По влажности также есть понятный диапазон без конденсации. На практике это означает, что при грамотной вентиляции шкафа и отсутствии прямого попадания влаги привод нормально переживает сезонные перепады. Если объект сырой (подвал, колодец, технический этаж), мы все равно рекомендуем закладывать подогрев шкафа и контроль точки росы - это дешевле, чем устранять последствия конденсата на электронике.
Как мы обычно применяем ATV630U22N4 преобразователь частоты Schneider Electric
- Насосные группы: стабилизация давления по аналоговому сигналу, режимы сна/пробуждения, защита от сухого хода через дискретные блокировки.
- Вентиляция: управление по датчику расхода/давления, настройка ШИМ для снижения слышимого шума, обход резонансных зон.
- Процессные механизмы с требованиями по безопасности: подключение STO в цепь безопасности без усложнения силовой части.
Если нужен привод под 3-фазную сеть 380 В для асинхронного двигателя с нормальной ЭМС-картиной и штатной безопасностью, берите ATV630U22N4 преобразователь частоты Schneider Electric и закладывайте его в щит с корректным заземлением и разделением трасс - поможем подобрать обвязку и проверить схему подключения.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток4.3 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность2,2 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

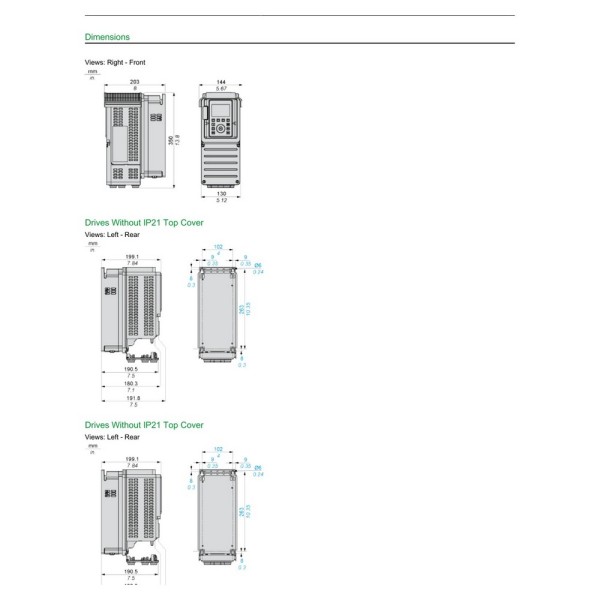

- Высота350 мм
- Глубина203 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина144 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя3 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность3.2 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса4.5 кг
- Уровень шума54.5 86/188/EEC дБ
- Рассеиваемая мощность30, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток4.3 при 380 В, нормальный режим А
