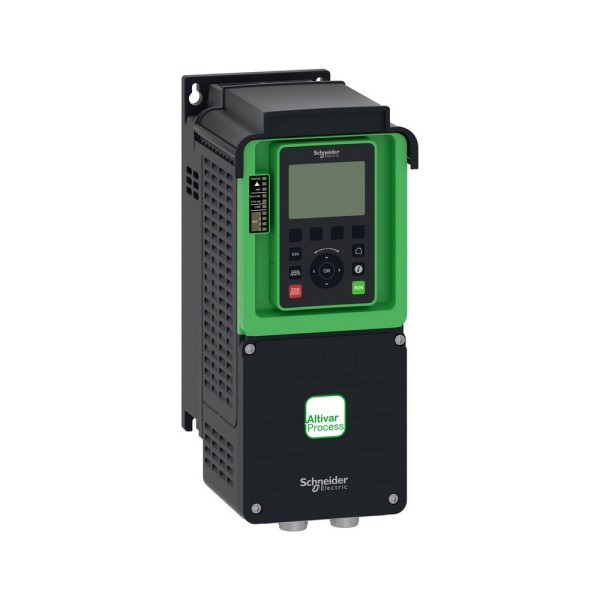

ATV630U30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV630U30N4 в реальной эксплуатации
Когда на объекте нужно стабильно регулировать насос или вентилятор, обычно всплывают три практических требования: предсказуемый пуск без гидроударов, устойчивость к помехам в шкафу и возможность безопасно остановить привод без усложнения схемы. Преобразователь частоты Altivar Process рассчитан именно на такие задачи - асинхронные двигатели, технологические нагрузки с переменным моментом, длинные кабели и типовые промышленные условия, где рядом работает сварка, частотники на соседних линиях и силовая автоматика.
ATV630U30N4 мы рассматриваем как базовый узел привода, который закрывает не только регулирование скорости, но и эксплуатационные вопросы: электромагнитная совместимость, аварийные режимы, подключение датчиков и выдачу технологических сигналов в ПЛК.
ATV630U30N4 преобразователь частоты Schneider Electric: что важно монтажнику и наладчику
По механике это настенный вариант в стандартном исполнении. Важно учитывать, что степень защиты IP00 означает установку внутри шкафа или электрощитового помещения с организованным воздушным потоком и защитой от случайного касания токоведущих частей. На практике это плюс для теплового режима: принудительная конвекция отрабатывает эффективнее, чем у закрытых корпусов, но предъявляет требования к вентиляции шкафа и компоновке.
Для промышленной эксплуатации существенны испытания по вибрации и удару по IEC 60068-2. На объектах с насосными станциями это не экзотика: вибронагрузки идут от трубопроводов, рам, иногда от слабых фундаментов. Устойчивость по вибрации в диапазоне низких частот и ударостойкость дают нам запас по надежности клеммных соединений и силовой части, особенно если шкаф стоит на металлоконструкции.
Schneider Electric ATV630U30N4 и электромагнитная совместимость в шкафу
Встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 - это не формальность. На реальных площадках он сокращает время на доведение объекта до приемки, потому что меньше сюрпризов по помехам в аналоговых цепях и по связи между устройствами. Дополнительно важно, что фильтр рассчитан на кабель двигателя до 150 м: это типовая длина, когда привод стоит в электрощитовой, а двигатель - на кровле, в другом помещении или на удаленной насосной.
Отдельно закладываем в проект правильную схему заземления и разводку: силовые и сигнальные жгуты разносить, экран моторного кабеля заводить по правилам, а аналоговые датчики давления/расхода вести отдельно. Тогда встроенный ЭМС-узел реально работает, а не остается цифрой в паспорте.
Управление, сигналы, безопасность
По вводу-выводу здесь удобно собирать типовую насосную автоматику без лишних модулей. Три аналоговых входа закрывают сценарий: один вход под задание от АСУ (0-10 В или 4-20 мА), второй - под датчик давления, третий - под резервный датчик или ограничение. Два аналоговых выхода можно отдать на индикацию в диспетчеризацию: частота/скорость, ток или давление после ПИД-регулятора. Дискретных входов достаточно для стандартных межблокировок: разрешение пуска, авария по уровню, режим ручной/авто, выбор уставок. Релейные выходы в практике используем под готовность, аварийный сигнал и включение байпаса/контактора по логике объекта.
Ключевой момент - STO (безопасное отключение крутящего момента) с уровнем SIL 3. Это позволяет реализовать безопасную остановку без силового разрыва цепи питания двигателя. В типовой схеме для конвейера или вентилятора STO заводим на цепь аварийного останова: при срабатывании привод гарантированно снимает момент, а обслуживающему персоналу не нужно ловить остаточное вращение из-за ошибочного повторного пуска. Для насосов STO полезно при обслуживании арматуры и датчиков, когда нужно исключить внезапный старт по команде АСУ.
Тепловой режим, шум и частота коммутации
В эксплуатации мы всегда увязываем частоту коммутации и охлаждение. Здесь предусмотрен диапазон переключения с учетом дерейтинга: подняли частоту - выросли потери и требования к отводу тепла. Рассеиваемая мощность в режиме принудительной конвекции задает понятный ориентир для расчета шкафа: закладываем вентиляцию, проверяем температуру в верхней зоне, учитываем соседние тепловыделяющие устройства. Это напрямую влияет на ресурс силовых модулей и конденсаторов.
По акустике уровень шума важен не только для комфорта. На объектах с круглосуточным персоналом и небольшими электрощитовым помещениями повышенный шум вентиляторов часто приводит к тому, что двери держат открытыми, а это уже нарушение по пыли и доступу. Поэтому на этапе компоновки и вентиляции шкафа мы стараемся получить нормальный тепловой режим без необходимости держать шкаф в режиме постоянного проветривания.
Условия окружающей среды и надежность на площадке
Рабочий диапазон температур без снижения номинальных характеристик полезен для неотапливаемых помещений и контейнерных станций. Влажность допускается высокая, но без конденсата - это означает, что при суточных перепадах температуры нужно предусматривать антиконденсатный подогрев шкафа и корректную вентиляцию. Также учитываем степень загрязнения 2: пыль цемента, мука, древесная взвесь в таком шкафу быстро выводят из строя любую силовую электронику, поэтому на подобных производствах сразу закладываем фильтрацию воздуха и регламент обслуживания.
Если вам нужно подобрать обвязку шкафа, проверить совместимость по ЭМС и корректно завести сигналы в ПЛК, указывайте артикул ATV630U30N4 преобразователь частоты Schneider Electric - подготовим схему подключения и рекомендации по компоновке под условия вашего объекта.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность3 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
