ATV630U40N4 Schneider Electric в типовом контуре управления насосом или вентилятором
Чаще всего этот привод ставим в узлы, где важно не просто крутить двигатель, а держать технологический параметр: давление в магистрали, расход, разрежение, температуру через воздушный поток. Сценарий стандартный: датчик 4-20 мА дает сигнал на аналоговый вход, привод отрабатывает ПИД-регулирование и плавно меняет частоту без рывков. На практике это решает две задачи - стабилизирует процесс и уменьшает износ арматуры, потому что пропадают частые пуски напрямую и гидроудары при резком открытии заслонок.
ATV630U40N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 рассчитан на работу с асинхронными двигателями и хорошо подходит для коммунальной и промышленной инфраструктуры: насосные станции, градирни, вентиляционные камеры, подпитка котельных, циркуляция в теплообменниках. Мы ценим эту серию за предсказуемое поведение в реальной эксплуатации - от электромагнитной совместимости до встроенной безопасности.
Schneider Electric ATV630U40N4: почему встроенный ЭМС-фильтр и корректная коммутация важнее, чем кажется
В приводных шкафах проблемы обычно начинаются не с мощности, а с помех и некорректной разводки. Здесь помогает встроенный фильтр ЭМС категории C2 (по EN/IEC 61800-3) с допуском на моторный кабель до 50 м. Это снижает вероятность, что у вас начнут сбоить датчики, аналоговые цепи или связь контроллера при запуске вентилятора на полной нагрузке. В реальных щитах это экономит время на поиске паразитных наводок и уменьшает объем внешних фильтров, дросселей и экранирования.
Отдельно отмечаем настраиваемую частоту коммутации. Возможность подобрать частоту в диапазоне 2-12 кГц полезна, когда нужно балансировать между акустикой двигателя, нагревом и уровнем ЭМС. Например, на вентиляции в административных зданиях часто снижаем слышимость за счет более высокой коммутации, а на насосах в жесткой электросети оставляем компромиссное значение для снижения потерь и нагрева в шкафу.
Вводы-выводы и интерфейсная логика для шкафной автоматики
По сигналам привод удобен для типовой SCADA/PLC-архитектуры: есть запас дискретных входов под разрешение, аварийные цепи, выбор уставок, режимы Ручной/Авто; релейные выходы обычно отдаем под Готов, Работа, Авария, а аналоговые выходы - под фактическую частоту или ток на регистратор/контроллер. В проектах, где есть несколько контуров регулирования или требуется резервирование датчиков, наличие нескольких аналоговых входов упрощает схему и уменьшает количество промежуточных модулей.
Из практики: при модернизации насосной, где ранее стояли контакторы и тепловые реле, мы переводим защитную логику в привод и оставляем дискретные цепи только для межблокировок. Так шкаф получается компактнее, а диагностика - понятнее для эксплуатации.
Schneider Electric ATV630U40N4: эксплуатационные допуски, вибрации, температура, влажность
Для оборудования, которое живет в машинных отделениях, на кровле или в пристройках к цеху, важны не паспортные цифры, а стойкость к среде. Привод нормально переносит влажность до 95% без конденсации и рассчитан на типичные вибрации и ударные воздействия по IEC 60068. Это не про экзотику - это про реальность: рядом работает насосный агрегат, периодически хлопает запорная арматура, а шкаф стоит на стене, которая получает микровибрации от трубопроводов.
Температурный диапазон работы без снижения характеристик закрывает большинство неотапливаемых помещений при грамотной компоновке шкафа. По тепловыделению полезно понимать, что при естественной/принудительной конвекции в шкафу нужно обеспечить нормальный воздушный поток и не ставить привод вплотную к источникам тепла. Мы обычно закладываем запас по вентиляции шкафа и проверяем компоновку по тепловому балансу, чтобы летом не ловить случайные перегревы при максимальной нагрузке.
Безопасность и надежное отключение момента
Встроенная функция STO (Safe Torque Off) с уровнем SIL 3 - это не формальность. В реальных объектах она помогает корректно решить задачу безопасного останова без отключения силового питания всего шкафа. Пример: на вентустановке нужно открыть люк обслуживания. Через STO снимаем крутящий момент, блокируем самопроизвольный пуск и одновременно сохраняем питание цепей управления для диагностики. Это упрощает согласование по охране труда и уменьшает количество внешних компонентов в цепи безопасности при правильной архитектуре.
Монтаж и интеграция в шкаф
Исполнение рассчитано на настенный монтаж и типовую шкафную компоновку. Степень защиты IP21 и UL Type 1 подразумевает установку в закрытом электрощите или в помещении, где исключены струи воды и проводящая пыль. При проектировании обращаем внимание на заземление, разводку экранов моторного кабеля и разделение силовых/сигнальных трасс. Эти мелочи напрямую влияют на устойчивость аналоговых измерений и на то, насколько спокойно привод будет работать рядом с частотниками соседних механизмов.
Если планируете внедрение ATV630U40N4 в существующий шкаф или подбираете привод под насос/вентилятор с регулированием по датчику - дайте нам исходные данные по двигателю, длине кабеля и требуемым сигналам, мы проверим совместимость и предложим корректную схему включения.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток7.6 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность4 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

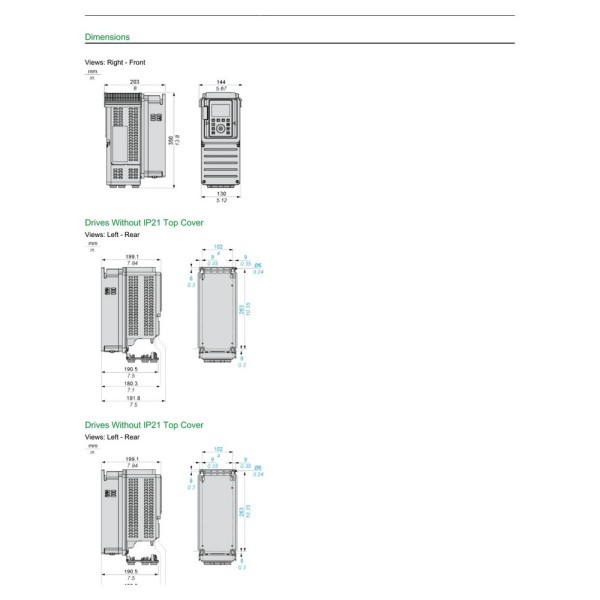

- Высота350 мм
- Глубина203 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина144 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя5 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность5.6 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса4.6 кг
- Уровень шума54.5 86/188/EEC дБ
- Рассеиваемая мощность33, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток7.6 при 380 В, нормальный режим А
