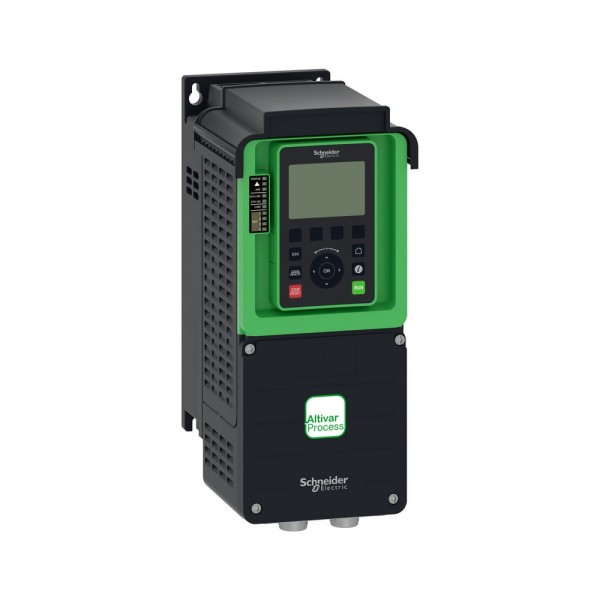

ATV630U55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как мы обычно применяем ATV630U55N4 Schneider Electric в реальном шкафу
В типовом проекте на насосную или вентиляторную группу главная боль не в том, чтобы просто крутить асинхронный двигатель, а в том, чтобы обеспечить предсказуемый момент, устойчивость к помехам, безопасную остановку и отсутствие сюрпризов при пуске после простоя. ATV630U55N4 из серии Altivar Process ATV600 мы ставим именно там, где важна управляемость процесса и дисциплина по EMC и безопасности на уровне шкафа управления.
На практике это выглядит так: двигатель подключаем трехфазно, на аналоговые входы заводим задание от датчика давления или расхода, дискретными входами закрываем логические блокировки (сухой ход, авария по клапану, уровень), а релейными выходами раздаем статусы на верхний уровень или на цепи сигнализации. Такой набор интерфейсов дает свободу по обвязке без лишних модулей ввода-вывода и упрощает трассировку сигналов при пусконаладке.
Schneider Electric ATV630U55N4: поведение в сети и электромагнитная совместимость
В современных цехах главная причина странных отказов - помехи: ложные срабатывания дискретных входов, подвисания связи, ошибки датчиков 4-20 мА. У этого преобразователя частоты фильтр ЭМС встроенный, с категорией C2 по EN/IEC 61800-3 и допустимой длиной моторного кабеля до 50 м. Для нас это означает, что при корректном монтаже (экран, правильное 360-градусное заземление, разнос силовых и сигнальных трасс) можно быстрее пройти измерения и приемку, а также меньше времени тратить на поиск паразитных наводок.
Отдельно отмечаем регулируемую частоту коммутации. В эксплуатации это рычаг компромисса: повышаем частоту - снижаем акустический тон двигателя, но растут потери и нагрев; уменьшаем - экономим по теплу и иногда улучшаем EMC-картину. На объектах с плотным шкафом и ограниченной вентиляцией мы осознанно держим коммутацию на умеренных значениях и учитываем рассеиваемую мощность при подборе теплоотвода и компоновки.
Безопасность и отказоустойчивость, которые реально работают
Если привод стоит на агрегате с обслуживанием рядом с вращающимися частями, безопасное отключение становится не формальностью, а требованием эксплуатации. Здесь предусмотрена функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. В корректной схеме это позволяет реализовать безопасную остановку без отключения питания всего шкафа: силовая часть перестает формировать момент, а система управления остается под напряжением и продолжает диагностировать причины остановки. Для сервисной службы это плюс - видим, что именно привело к останову, и не теряем данные по состоянию.
Также полезно, что устройство рассчитано на серьезный расчетный ток короткого замыкания. На промышленных вводах с мощными трансформаторами это критично: при ошибке в коммутации или пробое на кабеле важно, чтобы аппаратура соответствовала условиям КЗ и не становилась слабым звеном по стойкости.
Механика, климат и акустика в цеховых условиях
В шкафах на производстве преобразователь регулярно живет рядом с компрессорами, насосами, вибронагруженными узлами и в условиях переменной влажности. Здесь заявлены вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27, а также допустимая влажность без конденсации. Это не абстрактные цифры: при правильной установке на монтажную панель и нормальной фиксации кабелей клеммные соединения меньше разбалтываются, а вероятность интермиттирующих отказов снижается.
По температуре диапазон рабочей эксплуатации закрывает типовые неотапливаемые щиты и жаркие машинные отделения без необходимости сразу закладывать дерейтинг. Отдельно учитываем тип охлаждения - принудительная конвекция. В реальных шкафах это означает одно: надо оставить каналы для потока воздуха и не прижимать вплотную кабельные каналы и соседние аппараты, иначе вентилятор будет гонять горячий воздух по кругу, и по термопрофилю получим ранние ограничения по току.
По шуму привод слышен, особенно при высоких частотах коммутации. В насосных и венткамерах это обычно не критично, а вот для помещений с постоянным персоналом настройку коммутации и компоновку шкафа лучше продумать заранее.
ATV630U55N4 преобразователь частоты Schneider Electric в прикладных задачах
Мы ставим этот тип привода на асинхронные двигатели в задачах регулирования расхода и давления, где нужна стабильность на малых отклонениях задания. Например, в бустерной насосной: аналоговый вход принимает 4-20 мА от датчика давления, а дискретными входами заводим межблочные разрешения от уровня и состояния задвижек. На релейные выходы отдаем авария, работа, готовность - это удобно для старых шкафов, где верхний уровень еще собран на релейной логике.
Важно, что привод уверенно работает на очень низких выходных частотах. В эксплуатации это помогает в режимах плавного проворота, технологических промывок, медленного заполнения трубопровода или мягкого пуска механики с большим моментом инерции. Там, где раньше приходилось делать частые старты-остановы контактором, привод снижает механические удары и продлевает ресурс арматуры и муфт.
Что мы учитываем при монтаже и вводе
- Экранирование моторного кабеля и корректное заземление экрана с двух сторон - основной вклад в устойчивость по помехам и стабильность аналоговых сигналов.
- Разделение силовых и слаботочных трасс в шкафу, особенно при наличии датчиков 4-20 мА и частотных счетчиков.
- Тепловой расчет шкафа с учетом собственных потерь и реальной вентиляции, а не только паспортной температуры окружающей среды.
- Проверка цепей STO и логики блокировок до подачи задания скорости, чтобы исключить неконтролируемый старт после восстановления питания.
Если вам нужен привод под двигатель 5,5 кВт на сеть 380 В с упором на EMC, диагностируемость и безопасность STO, закладывайте ATV630U55N4 в спецификацию - мы подскажем по схеме включения, компоновке шкафа и настройкам под вашу нагрузку.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток10.4 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность5,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

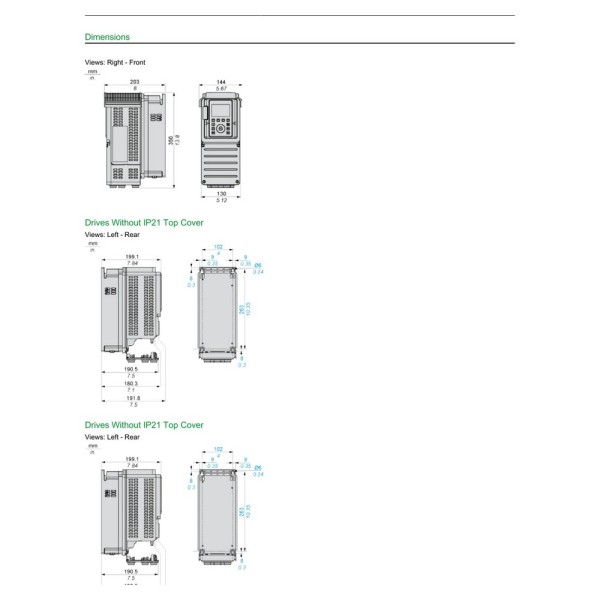

- Высота350 мм
- Глубина203 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина144 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя7.5 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность7.6 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса4.7 кг
- Уровень шума54.5 86/188/EEC дБ
- Рассеиваемая мощность36, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток10.4 при 380 В, нормальный режим А
