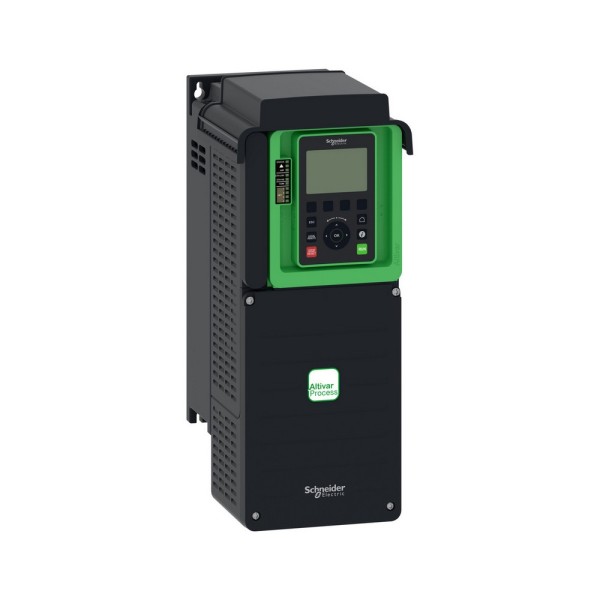

ATV630U75N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В эксплуатации чаще всего мешают не паспортные цифры, а типовые проблемы: насос начинает перекачивать в кавитации при падении уровня, вентилятор уходит в резонанс на определенных оборотах, а шкаф автоматики ловит помехи от силовой части и валит датчики 4-20 мА. Под такие задачи мы обычно и закладываем ATV630U75N4 преобразователь частоты Schneider Electric - как рабочий инструмент для управления асинхронным двигателем с нормальной диагностикой, предсказуемой настройкой и адекватными требованиями к электромагнитной совместимости.
Schneider Electric ATV630U75N4 в задачах насосов и вентиляторов
Серия Altivar Process ATV600 изначально заточена под приводные механизмы с переменной нагрузкой. На практике это означает, что преобразователь частоты нормально переносит длительную работу на частичных скоростях, когда экономия энергии достигается не разовой настройкой, а стабильным удержанием технологического параметра. Типовой пример: поддержание давления в коллекторе при нескольких ветках потребителей. При корректной привязке ПИД-регулирования и обратной связи от датчика давления привод убирает гидроудары и снижает износ запорной арматуры - именно потому, что разгон и торможение становятся управляемыми, а не зависят от жесткости сети и момента двигателя.
Для вентиляции важна возможность аккуратно пройти зоны механического резонанса. Регулируемая частота коммутации дает нам инструмент подстройки по шуму и нагреву двигателя: в одних проектах повышаем частоту для снижения слышимого писка, в других - опускаем, чтобы уменьшить тепловую нагрузку на привод в шкафу и не провоцировать срабатывания по температуре.
ATV630U75N4 Schneider Electric: ввод-вывод и встраивание в систему управления
Когда привод идет в реальный шкаф, критична не только мощность, но и то, как он стыкуется с остальной автоматикой. Здесь полезно, что предусмотрены аналоговые и дискретные каналы для типовой обвязки: задание скорости 0-10 В или 4-20 мА, обратная связь от датчика, дискретные команды Пуск/Стоп, Аварийный стоп, выбор фиксированных скоростей, сигнализация Готов/Авария на релейных выходах. Это снижает потребность в внешних модулях и упрощает отладку на пусконаладке, особенно когда заказчик просит оставить локальное управление на двери шкафа параллельно управлению от ПЛК.
Мы обращаем внимание и на встроенный фильтр ЭМС категории C2 по EN/IEC 61800-3. В реальной эксплуатации это часто решает половину конфликтов с КИПиА: меньше наводок на аналоговые цепи, проще пройти приемку по помехам, меньше сюрпризов при длинных линиях до двигателя. Указание про кабель до 50 м важно воспринимать буквально: при большей длине уже начинаем считать условия прокладки, экранирование, заземление, при необходимости добавляем внешние дроссели или фильтрацию.
Надежность и условия в шкафу: что реально влияет
В шкафах на насосных станциях и в котельных мы регулярно видим вибрации от трубопроводов и вентагрегатов, плюс сложный температурный режим. Поэтому вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - не формальность, а аргумент, что клеммные соединения, силовые платы и крепеж рассчитаны на типовые индустриальные воздействия. По влажности без конденсата также все честно: если в помещении есть перепады и возможна точка росы, решаем вопрос уже шкафной климатикой и правильной вентиляцией, а не пытаемся переложить это на привод.
Отдельно учитываем тепловыделение. При подборе компоновки шкафа мы закладываем отвод рассеиваемой мощности и проверяем, что принудительная конвекция не будет работать в режиме постоянного перегрева. На объекте это выражается в простых вещах: ресурс вентиляторов, стабильность работы при летней температуре, отсутствие деградации электролитов на силовой части.
Функциональная безопасность и сервисная логика
Если на объекте есть требования по безопасности, полезна встроенная функция STO с уровнем SIL 3. Мы применяем ее в сценариях, где нужно безопасно снять момент с двигателя без отключения питания всего шкафа: например, для обслуживания привода заслонки или насоса при сохранении питания цепей управления и диагностики. Важно понимать, что STO - это не просто Стоп по команде, а именно аппаратная функция, влияющая на риск случайного запуска.
В обслуживании ценим прогнозируемость: привод должен давать понятные статусы и позволять локально проверить входы/выходы, не превращая поиск неисправности в угадайку. В проектах с удаленными объектами это экономит выезды: электрик на месте видит, что проблема, например, в цепи разрешения пуска или в уставке по обратной связи, а не в силовой части.
Практика монтажа и интеграции
При настенном монтаже важно соблюдать зазоры для охлаждения и грамотно развести силовые и сигнальные трассы. Мы обычно разводим аналоговые цепи отдельно, экраны заводим по правилам на PE, а ввод питания и выход на двигатель физически уносим от клемм датчиков. Это напрямую связано с тем, насколько спокойно будет работать измерение расхода/давления и не будет ли плавать задание скорости из-за помех.
Также учитываем степень защиты IP21 и исполнение Type 1 по UL 508C: это формат для установки внутри шкафа или в помещении, где нет прямого попадания воды и проводящей пыли. Если среда тяжелее, решаем вопрос корпусом шкафа, фильтрацией воздуха и расположением.
Если подбираете привод под насос, вентилятор или общепромышленный механизм на асинхронном двигателе - заложим ATV630U75N4 в схему, проверим условия по ЭМС, теплу и безопасности STO, и подготовим рекомендации по подключению и настройке под ваш процесс.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Количество фаз (вход)3 фазы
- Номинальный выходной ток13.8 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность7,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C2 50 m

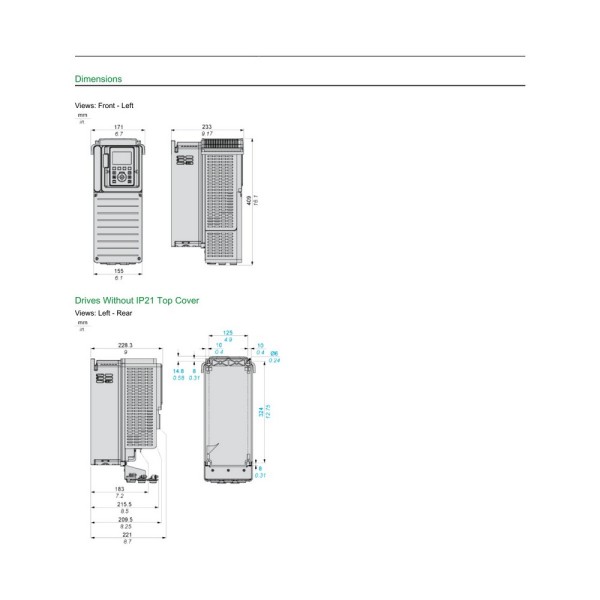

- Высота409 мм
- Глубина233 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Степень защитыТип 1 по стандарту UL 508C
- Ширина171 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP21 IEC 61800-5-1
- Мощность двигателя10 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность9.9 при 480 В, нормальный режим кВА
- Частота коммутации2...12 регулируемая кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса7.7 кг
- Уровень шума56 86/188/EEC дБ
- Рассеиваемая мощность172, естественная конвекция, при 380 В, частота коммутации 4 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C2 по EN/IEC 61800-3, кабель до 50 м
- Линейный ток13.8 при 380 В, нормальный режим А
