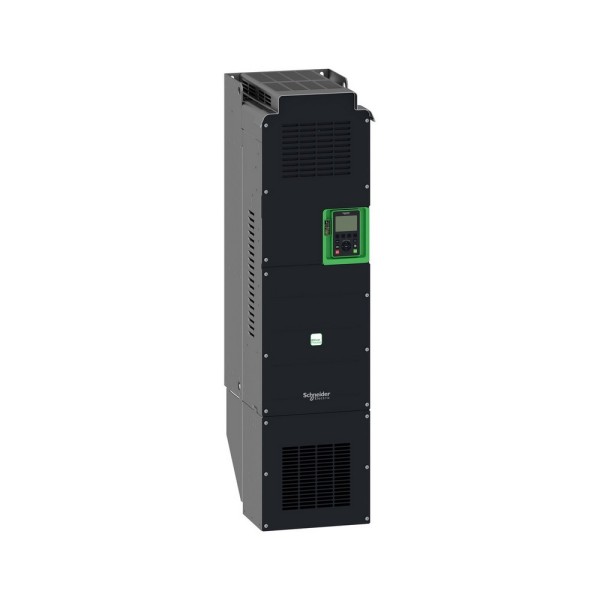

ATV650C16N4F преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV650C16N4F Schneider Electric в типовом контуре насосной или вентиляторной станции
Когда на объекте нужно стабилизировать давление или расход без постоянных перетоков через дроссели, мы обычно начинаем не с выбора мощности, а со сценария регулирования. Преобразователь частоты серии Altivar Process ATV600 рассчитан на работу с асинхронными двигателями в тяжелых прикладных задачах - от подпора в водоканале до дымоудаления и технологической вентиляции. В таких системах критично, чтобы привод держал момент на низких оборотах, корректно отрабатывал разгон/торможение и не уводил сеть по ЭМС при длинных кабельных линиях до двигателя.
У данного исполнения есть встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3, с практическим допуском по длине моторного кабеля до 150 м. В реальной эксплуатации это означает меньше сюрпризов при приемо-сдаточных измерениях и меньше времени на доработку шкафов: не приходится срочно искать внешний сетевой фильтр, пересобирать ввод и переделывать трассу, когда привод начинает мешать соседним датчикам 4-20 мА или связи на объекте.
Schneider Electric ATV650C16N4F: управление, которое удобно разводить в шкафу
По сигналам управления привод закрывает типовые потребности щита автоматизации без экзотики. Аналоговые входы удобно использовать под уставку скорости, обратную связь от датчика давления/разрежения и, например, сигнал от расходомера. Аналоговые выходы применяем для передачи текущей частоты/тока на верхний уровень или на регистратор, чтобы техслужба видела поведение агрегата без подключения ноутбука. Дискретные входы закрывают стандартные функции: пуск, стоп, аварийный стоп по внешнему контакту, выбор фиксированных скоростей, переключение режимов местный/дистанционный. Релейные выходы обычно отдаем под готовность, авария и достижение технологического порога.
Отдельно отмечаем STO (Safe Torque Off) с уровнем SIL 3. Это не просто галочка в спецификации: при грамотной схеме безопасности можно убрать внешний контактор по силе в части задач, сократить нагрев в шкафу и уменьшить количество отказов из-за подгорания контактов. Для объектов, где аудит по функциональной безопасности - регулярная история, наличие STO сильно упрощает согласование.
Тепло, шум и ресурс: на что смотрим при вводе ATV650C16N4F Schneider Electric
В приводах этого класса основная практическая проблема - тепловой режим шкафа. Устройство использует принудительную конвекцию, и это надо учитывать при компоновке: мы закладываем нормальную вентиляцию, не ставим вплотную к источникам тепла и не перекрываем воздушные каналы. Рассеиваемая мощность в рабочем режиме - величина, которая напрямую превращается в требования к вентиляторным модулям шкафа и к температуре в машинном помещении. Если шкаф стоит в насосной с плохой вытяжкой, перегрев проявится не сразу, а через сезон - ускоренным износом вентиляторов и деградацией силовых конденсаторов.
Диапазон рабочей температуры заявлен без снижения номинальных характеристик, что полезно на объектах с реальными - а не паспортными - условиями: щитовые в цехах, крышные венткамеры, насосные колодцы с влажным воздухом. По влажности предусмотрена работа без конденсации, поэтому мы всегда подчеркиваем заказчику простое правило: нагрев в шкафу должен быть стабильным, а вентиляция - без подсоса холодного влажного воздуха напрямую на электронику. Конденсат чаще убивает привод не током, а коррозией на платах и разъемах.
Уровень шума тоже имеет значение. В небольших щитовых рядом с рабочими местами гул вентиляторов и силовой части воспринимается как проблема эксплуатации. Здесь помогает корректная частота коммутации: чем выше переключения, тем тише электродвигатель, но тем больше потери и требования к охлаждению. Мы обычно подбираем компромисс по месту, а не по умолчанию.
Надежность на объекте: вибрации, удары, КЗ и ЭМС
На насосных, компрессорных и в вентиляционных камерах вибрация - норма, особенно если рядом стоят агрегаты на неидеальных фундаментах. Указанная вибростойкость и ударостойкость важны не на бумаге: привод не должен терять контакт на клеммах, ловить ложные ошибки по датчикам и ускоренно разрушать крепеж. При настенном монтаже мы рекомендуем жесткую монтажную плиту и контроль момента затяжки силовых соединений после первичного прогрева.
Отдельный эксплуатационный плюс - расчетный ток КЗ. Чем выше стойкость по короткому замыканию в точке подключения, тем спокойнее интеграция в силовую часть с реальными, иногда завышенными уровнями КЗ на промышленных подстанциях. Это снижает риск каскадных повреждений при аварии во вводном аппарате или при ошибке обслуживания.
Практическая увязка в систему автоматизации
ATV650C16N4F преобразователь частоты Schneider Electric мы обычно закладываем в проекты, где требуется не просто крутить двигатель, а встроить привод в контур регулирования: ПИД по давлению, поддержание разрежения, ограничение тока при запуске, работа по расписанию, переключение уставок от внешнего контроллера. В реальной схеме это выглядит так: датчик давления 4-20 мА идет на аналоговый вход, привод держит уставку, а контроллер верхнего уровня меняет режимы и фиксирует аварийные события. За счет встроенного ЭМС-фильтра и корректной организации заземления проще получить стабильные показания аналоговых линий даже при длинных трассах.
Если подбираете привод под конкретный двигатель и условия шкафа, передайте нам исходные данные по нагрузке, длине кабеля и температуре в щитовой - предложим корректную конфигурацию и рекомендации по силовой защите и охлаждению.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность160 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
