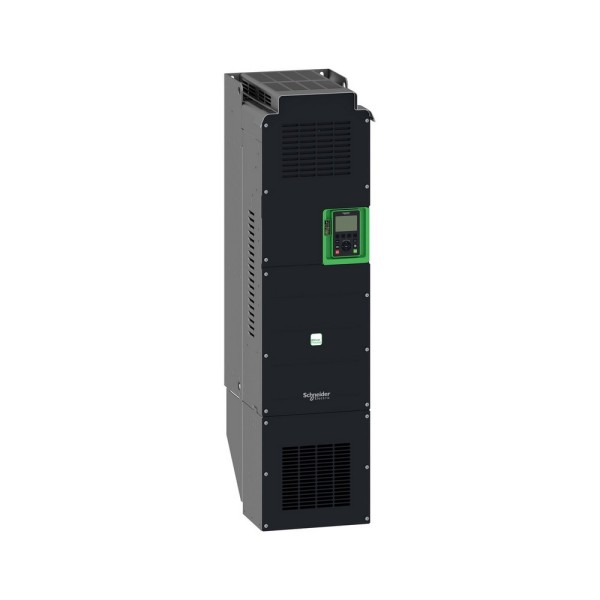

ATV650C25N4F преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV650C25N4F в реальном узле: насосная, венткамера, компрессор
Когда на объекте нужно не просто крутить двигатель, а стабильно держать технологический параметр (давление, расход, разрежение), мы обычно упираемся в три вещи: помехи в сети и на линии двигателя, тепловой режим шкафа и предсказуемость поведения привода при авариях. ATV650C25N4F преобразователь частоты Schneider Electric из серии Altivar Process ATV600 как раз рассчитан на такие сценарии - мощный привод под асинхронные двигатели, который нормально живет в промышленной среде и при этом дает инженеру достаточно интерфейсов, чтобы встроить его в АСУ ТП без костылей.
Типовой пример: насос на 250 кВт в системе водоснабжения. Без ПЧ получаем гидроудары, дерганую автоматику по давлению и лишние пуски. С частотником мы разгоняемся по заданной рампе, держим давление по аналоговому сигналу/ПИД в контроллере, снижаем токи пуска и экономим ресурс арматуры. В вентиляции схожая история - мягкий пуск, контроль по разрежению/CO2, стабильная работа на частичной нагрузке.
ATV650C25N4F Schneider Electric: ввод, выход и устойчивость к помехам
В эксплуатации важна электромагнитная совместимость не на бумаге, а в шкафу, где рядом стоят контроллер, весовые модули, датчики 4-20 мА и радиоканал. Здесь полезно наличие встроенного фильтра ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. На объектах с удаленными двигателями (насосные станции, венткамеры на кровле) это снимает часть головной боли по согласованию кабельных трасс и уменьшает риск, что аналоговые сигналы начнут плавать из-за наводок.
Отдельно отмечаем заявленную стойкость к условиям среды по IEC 60068: вибрации с размахом 1.5 мм в диапазоне 2-13 Гц и ударные воздействия 15 gn на 11 мс. Для приводов в насосных, на металлоконструкциях, вблизи компрессорного оборудования это не абстрактные цифры. Вибрация чаще всего проявляется как деградация клеммных соединений и отказ вентиляторов. Когда устройство рассчитано на такие нагрузки, у нас меньше внеплановых выездов из-за мелких, но неприятных неисправностей.
Тепло, шкаф и монтажные ограничения
В приводах такого класса тепловой расчет - обязательная часть проекта. Устройство с принудительной конвекцией и заметной рассеиваемой мощностью требует нормального воздухообмена в шкафу и корректной компоновки по вертикали. В реальности это означает: заранее закладываем запас по вентиляции, не ставим вплотную к соседнему теплогенерирующему оборудованию, проверяем температурный режим при максимальной частоте коммутации. У данного исполнения рабочий диапазон температуры заявлен без снижения номинала от -15 до +50 °C, что удобно для большинства машинных залов и цехов без кондиционирования. Для склада и логистики полезен широкий диапазон хранения до -40...+70 °C - меньше рисков при зимних поставках и хранении на неотапливаемом объекте.
Механически это настенный монтаж и стандартное исполнение с IP00. Важно понимать практическую сторону: IP00 предполагает установку внутри шкафа/электропомещения с ограниченным доступом и соблюдением требований по защите от прикосновения. Если заказчик ожидает монтаж в зоне брызг или пыли, придется решать задачку шкафом, фильтрацией воздуха и правильной организацией кабельных вводов.
Сигналы управления и интеграция в АСУ ТП без лишних модулей
Встроенные дискретные и аналоговые каналы позволяют закрывать типовые задачи локального управления и диагностики. На практике мы часто используем дискретные входы под команды Пуск/Стоп, Аварийный стоп по цепи, выбор уставок, подтверждение внешних межблокировок (например, давление масла, проток воды). Релейные выходы удобно отдавать в шкаф сигнализацию: Готов, Работа, Авария, а аналоговые выходы - на индикацию или резервный регистратор (частота, ток, нагрузка).
Плюс серии Altivar Process - ориентация на технологические агрегаты: насосы, вентиляторы, компрессоры, где важны плавность регулирования и диагностика. Для инженера это означает меньше времени на отладку типовых защит (сухой ход, перегруз, обрыв фазы, недогруз как признак разрыва ремня или срыва потока) и быстрее ввод в эксплуатацию.
Безопасность и режимы отказа
Для современных объектов критично корректное поведение при обслуживании и авариях. Наличие функции STO (безопасное отключение крутящего момента) с уровнем SIL 3 позволяет строить безопасную остановку без внешних контакторов в части сценариев, где это допустимо по проекту. В реальной эксплуатации STO удобно при обслуживании механизма: можно снять момент с двигателя, сохранив питание силовой части для диагностики, при этом соблюдая требования по функциональной безопасности. Важно, что STO не равен полному отключению питания - это нужно учитывать в инструкции для персонала и в схемах блокировок.
Также обращаем внимание на расчетный ток КЗ 50 кА: это индикатор того, что привод рассчитан на работу в сетях с высокой мощностью короткого замыкания, типичных для крупных подстанций и распределительных устройств. Для нас это аргумент при согласовании с энергетиками и при выборе аппаратов защиты.
Что проверяем перед пуском на объекте
- Кабель двигателя: длина, экранирование, правильная разделка экрана и PE, чтобы встроенный ЭМС-фильтр работал, а не просто числился.
- Тепловой режим шкафа: фактический поток воздуха, чистота фильтров, запас по температуре при максимальной нагрузке.
- Частота коммутации: подбираем компромисс между шумом двигателя, нагревом и требованиями по ЭМС, учитывая, что при повышении частоты коммутации возможна дерейтинг-логика.
- Цепи STO и межблокировок: проверяем логику, время останова и реакцию на разрыв цепи, чтобы не получить сюрпризы при сдаче ПБ.
Если нужен надежный привод под асинхронный двигатель в технологическом контуре и важны ЭМС, безопасность и предсказуемый тепловой режим, закладывайте Schneider Electric ATV650C25N4F и согласуем схему включения, защиту и условия монтажа под ваш объект. Отправляйте параметры двигателя и сети - подберем настройки и проверим компоновку шкафа.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность250 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
