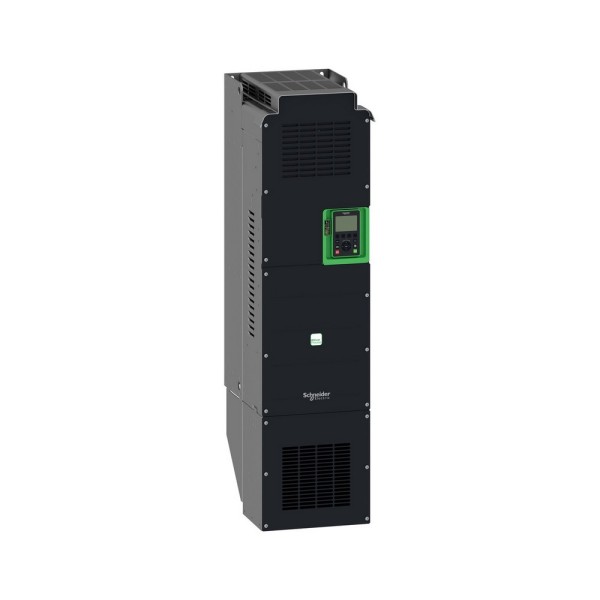

ATV650D15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как ATV650D15N4 Schneider Electric ведет себя на реальном объекте
Частотник в цеху или на насосной обычно страдает не от недостатка функций, а от условий эксплуатации: длинные моторные кабели, наводки на аналоговые цепи, перепады температуры в шкафу, вибрация от агрегатов и регулярные остановы по технологическим блокировкам. ATV650D15N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 мы рассматриваем как привод для асинхронных двигателей, который рассчитан на промышленную дисциплину - с понятной тепловой моделью, встроенной ЭМС-обвязкой и функциями безопасной остановки.
Типовой сценарий: насос с дросселированием меняют на регулирование по частоте, добавляют ПИД по давлению/расходу и получают стабильную гидравлику без гидроударов. Вентилятор дымоудаления или общеобменки - плавный разгон, ограничение тока на старте, снижение шума и провалов по сети. Для транспортера важна повторяемость пуска и корректная обработка дискретных межблокировок.
Schneider Electric ATV650D15N4: электромагнитная совместимость и длинные линии
На практике ЭМС решает две боли: чтобы не ловить ложные срабатывания датчиков/ПЛК и чтобы пройти внутренние требования предприятия по помехам. Здесь полезен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. Это не абстрактная цифра: на насосных станциях двигатель часто уходит в поле, и при 80-120 м кабеля без корректной ЭМС-компоновки начинаются проблемы - от дрожания аналогового задания до потери связи с удаленными модулями ввода-вывода.
Мы рекомендуем закладывать отдельные экраны/заземление по правилам, но сам факт встроенного решения сокращает объем внешних компонентов в шкафу и упрощает приемку. Для объектов с плотной автоматикой это особенно заметно: меньше шансов, что дискретные входы начнут реагировать на коммутацию силовой части.
Входы-выходы и практическая обвязка в шкафу управления
По интерфейсам у привода есть запас для типовых схем: можно развести несколько аналоговых сигналов (например, задание скорости, обратная связь от датчика давления и технологическое ограничение) и оставить отдельные аналоговые выходы под телеметрию на АСУ ТП или локальный прибор. Дискретные входы удобно использовать под Пуск/Стоп, Реверс, межблокировки по авариям технологического оборудования, а релейные выходы - под сигнал Готов/Авария/Работа на внешние цепи.
Из практики: если на объекте есть режим ручной наладки, один из входов часто отдаем под выбор уставки (потенциометр/локальная панель/ПЛК), а релейный выход - под разрешение внешнего контактора или сигнализацию на щитовой маяк. Так меньше спорных состояний при переключениях и проще диагностика.
Тепло, шум и деградация по частоте коммутации
Частотник - это в том числе тепло в шкафу. При принудительной конвекции и рассеиваемой мощности порядка 2 кВт (при заданных режимах) важно не гадать с вентиляцией, а считать: приток/вытяжка, температурный запас и чистота воздушного тракта. В реальной эксплуатации перегрев чаще возникает не из-за неверно подобранной мощности, а из-за забитых фильтров, отсутствия разделения потоков или слишком высокой температуры внутри шкафа летом.
Частота коммутации регулируется в диапазоне с возможным снижением номинала. Это полезный инструмент: повышаем частоту - уменьшаем акустические проявления на двигателе, но нагружаем силовую часть и тепловой режим. Понижаем - получаем более холодную работу и иногда лучшую стойкость к сложным кабельным трассам, но возможен рост слышимого тона на моторе. Уровень шума самого устройства указан в нормативной привязке - это важно при установке вблизи рабочих мест или в помещениях без выделенной аппаратной.
Устойчивость к среде и механике на производстве
Промышленный привод живет рядом с компрессорами, насосами, виброопорами и неидеальной климатикой. По вибростойкости и ударостойкости есть конкретные значения по IEC 60068, а по влажности допускается широкий диапазон без конденсации. Это напрямую влияет на надежность клеммных соединений, работу силовых модулей и срок службы вентиляторов. Температурный диапазон эксплуатации заявлен без снижения характеристик - это означает меньше компромиссов при компоновке шкафа в неотапливаемых зонах или в помещениях с нестабильной вентиляцией.
При этом степень защиты IP00 подразумевает установку внутри шкафа. Для нас это плюс в части обслуживаемости: нормальный доступ к силовым клеммам, контроль обдува, понятная трассировка PE и экранов. Но шкаф должен быть выполнен корректно по пыли и доступу персонала.
Безопасность остановки и интеграция в схемы STO
В приводе реализована функция STO с уровнем SIL 3. В прикладном смысле это возможность организовать безопасное отключение крутящего момента без разрыва силовой цепи внешним контактором в каждом цикле. На конвейерах, мешалках, вентиляторах это часто сокращает износ коммутационной аппаратуры и упрощает схему, при условии что общая архитектура безопасности (реле/контроллер безопасности, диагностика цепей, категория останова) проработана.
Что важно учесть при подборе и монтаже
- Планируем компоновку с учетом габаритов и массы: это не настольное устройство, нужна нормальная монтажная плита, доступ для обслуживания и понятный кабельный ввод.
- Проверяем расчет по току и режиму нагрузки двигателя, особенно если есть тяжелый пуск, частые разгоны/торможения или работа на низких оборотах с высоким моментом.
- Для длинных моторных линий соблюдаем правила прокладки: разнесение силовых и сигнальных трасс, корректное заземление экрана, минимизация петель.
- Тепловой режим шкафа считаем заранее, а не после первых аварий по перегреву.
Если нужен привод под асинхронный двигатель с внятной ЭМС-платформой, промышленной стойкостью и штатной STO, закладываем ATV650D15N4 в спецификацию и согласуем схему включения и условия охлаждения до заказа.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность15 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
