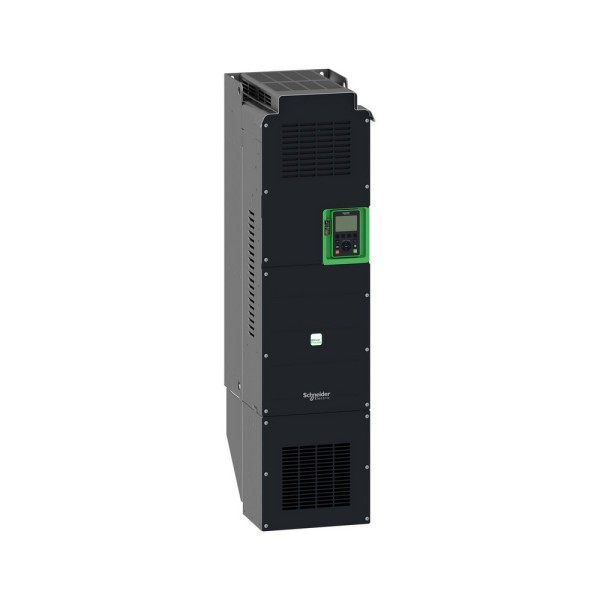

ATV650D22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Как ATV650D22N4 Schneider Electric ведет себя в реальном приводе
В типовом проекте по насосам или вентиляторам нас интересует не просто регулирование скорости, а предсказуемое поведение на переходных режимах: пуск после простоя, работа по давлению/расходу, защита двигателя при заклинивании, устойчивость к помехам от длинных кабелей и стабильность уставок при перепадах температуры в шкафу. ATV650D22N4 преобразователь частоты Schneider Electric из семейства Altivar Process ATV600 рассчитан именно на такую эксплуатацию - когда привод работает годами, а инженеру важно не возвращаться на объект из-за ложных аварий и нестабильных контуров.
Для примера: на станции повышения давления мы часто ставим частотник на группу насосов с автоматическим чередованием. Там критично, чтобы аналоговый сигнал от датчика давления не плавал из-за наводок и чтобы дискретные команды от ПЛК не ловили дребезг по земле. Наличие достаточного набора аналоговых и дискретных каналов позволяет развести управление без лишних внешних модулей, а правильная организация заземления и экранирования вместе со встроенным ЭМС-фильтром уменьшает риск паразитных срабатываний и проблем при приемке по электромагнитной совместимости.
Schneider Electric ATV650D22N4: помехоустойчивость и длинные линии
В реальных шкафах частотник редко стоит рядом с двигателем. Кабель 50-120 м для вентилятора на кровле или насоса в приямке - обычная история. Длинная линия повышает уровень ВЧ-помех и токов утечки, а также может провоцировать срабатывания защит, если решение по ЭМС принято формально. Здесь полезен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допуском по длине моторного кабеля до 150 м. Это не отменяет требований к монтажу, но дает более устойчивую базу: проще пройти заводские и объектовые нормы по помехам, меньше шансов, что будет мешать соседним датчикам 4-20 мА или связи.
Отдельно отметим расчетный ток КЗ 50 кА. На объектах с мощными ТП и короткими линиями до шкафа это важно: аппаратура должна переживать возможные аварийные события в сети, а не становиться слабым звеном. Мы всегда проверяем селективность автоматов и условия отключения, и запас по КЗ здесь облегчает согласование схемы.
Тепло, шум и компоновка шкафа с Schneider Electric ATV650D22N4
При подборе частотного привода под двигатель многие смотрят только на кВт, а потом сталкиваются с перегревом шкафа. У данного исполнения охлаждение принудительной конвекцией, и в тепловом балансе нужно учитывать рассеиваемую мощность (порядка 2 кВт в типовом режиме при 380 В и частоте коммутации 2.5 кГц). На практике это означает: закладываем нормальную вентиляцию шкафа, не ставим частотник вплотную к тепловыделяющим устройствам, проверяем направления потоков воздуха. Тогда привод держит рабочий диапазон -15...50 °C без снижения номинальных характеристик и не уходит в температурные ограничения на летней жаре.
По акустике: уровень шума близок к 70 дБ. Если шкаф стоит в операторной или рядом с рабочими местами, мы обычно выносим силовую часть в отдельное помещение или применяем шкаф с акустическими мерами. В производственных помещениях это, как правило, не критично, но учитывать стоит.
Габариты и масса также влияют на монтажную механику: настенное крепление требует расчетной несущей способности, нормальных закладных и доступа для обслуживания. На объектах, где обслуживание ведут дежурные электрики, важно оставить пространство под подход, протяжку силовых кабелей и проверку клемм.
Надежность на объекте: вибрации, влажность, удары
Шкафы с приводами часто стоят на этажерках, в насосных, на площадках с вибрацией от трубопроводов и агрегатов. Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 - это не формальность: если частотник установлен вблизи работающего компрессора или на металлоконструкции, механические воздействия быстро выявляют слабые места монтажа, разъемов и крепежа. Здесь предусмотрены понятные допуски по вибрации и ударам, а нам остается правильно выполнить крепление и кабельные вводы с разгрузкой натяжения.
По климату: влажность до 95% без конденсата и хранение до -40...70 °C полезны для логистики и складов, но в эксплуатации ключевое - не допускать росы в шкафу. В сырых помещениях мы применяем нагреватели шкафа, контролируем приток воздуха и герметизацию кабельных вводов, особенно при исполнении IP00, где степень защиты подразумевает установку внутри оболочки.
Безопасность и интеграция в автоматику
Для машин и агрегатов, где требуется безопасная остановка без отключения питания всего шкафа, полезна функция STO (Safe Torque Off) с уровнем SIL 3. В реальных проектах это упрощает выполнение требований по безопасности: можно заводить цепь аварийного останова на STO, сохраняя питание управления и диагностику, а также избегать износа силовых контакторов при частых остановах.
По управлению асинхронными двигателями: в вентиляции это дает плавный пуск без бросков тока и гидроударов, в насосах - возможность аккуратно держать давление по ПИД-регулированию, в транспорте материалов - ограничение ускорений, чтобы не рвать механику. Частота коммутации настраивается в диапазоне с учетом снижения номинальных характеристик: на практике мы выбираем баланс между акустикой двигателя, потерями на нагрев и требованиями к качеству регулирования.
- Подходит для приводов насосов, вентиляторов, дымоудаления, общепромышленных механизмов с асинхронными двигателями.
- Упрощает прохождение ЭМС и работу с длинными моторными кабелями при корректном монтаже.
- Поддерживает промышленную безопасность через STO, что удобно для интеграции с E-Stop и релейной безопасностью.
Подберем схему включения, проверим условия по ЭМС, теплу и защите, и подготовим рекомендации по монтажу ATV650D22N4 под ваш шкаф и объект.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность22 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
