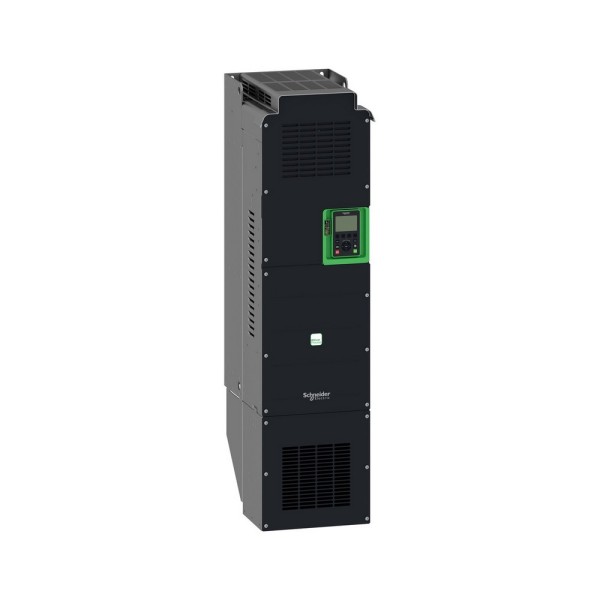

ATV650D30N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В практической эксплуатации частотник чаще всего оценивают не по паспортным цифрам, а по тому, как он ведет себя на реальном механизме: держит ли момент на малых оборотах, не уходит ли в аварии при просадках, насколько предсказуемо работает на длинных кабелях двигателя, и как быстро его можно интегрировать в шкаф автоматики без доработок по помехам и безопасности. В линейке Altivar Process мы обычно выбираем модель под задачи насосных и вентиляторных агрегатов, компрессоров, транспортеров, мешалок - там, где важны стабильность и ресурс.
Schneider Electric ATV650D30N4: что важно на объекте
ATV650D30N4 преобразователь частоты Schneider Electric рассчитан на управление асинхронными двигателями в промышленной среде, с нормальной эксплуатацией по температуре без принудительного дерейтинга в типовом диапазоне цеха. Для нас ключевое - что это устройство из семейства Altivar Process ATV600, то есть ориентировано на непрерывные процессы, где простои критичны, а управление должно быть аккуратным к механике и электросети.
Отдельно отмечаем встроенный фильтр ЭМС категории C3. В реальных шкафах это экономит место и время: меньше внешних компонентов, проще трассировка PE, меньше рисков получить проблемы с наводками на аналоговые цепи. А ограничение по длине моторного кабеля до 150 м для C3 - это как раз тот случай, когда можно увести привод в МСС или КРУ-шку, а двигатель оставить на удаленной площадке без экзотики в виде синус-фильтров при умеренных условиях.
Интеграция в шкаф: сигналы, помехоустойчивость, кабельные трассы
В полевых проектах мы регулярно сталкиваемся с тем, что привод должен одновременно принимать уставку от ПЛК, отдавать технологические параметры в АСУ ТП и держать локальные блокировки. Набор дискретных и аналоговых каналов у этой модели позволяет без отдельного модуля обвязать типовую схему: Пуск/Стоп, Аварийный стоп через контур безопасности, выбор уставок, датчик давления 4-20 мА, обратная связь и два аналоговых выхода под регистратор или контроллер.
По ЭМС правильная разводка критична: аналоговые цепи ведем отдельно, экраны заземляем по правилам, а силовые и сигнальные трассы разводим с расстоянием и пересечениями под 90 градусов. Встроенный фильтр снижает общий уровень помех, но дисциплину монтажа он не заменяет - особенно если рядом частотники, сварка или длинные линии датчиков.
STO SIL 3: безопасность без контакторов в силовой цепи
На механизмах с требованием по функциональной безопасности (насосные, вентиляционные установки, некоторые конвейеры) полезна функция STO (безопасное отключение крутящего момента) с уровнем SIL 3. На практике это дает возможность строить схему безопасной остановки без разрыва силовой части главным контактором на каждую команду. Мы используем STO в связке с модулем безопасности или реле безопасности: при открытии ограждения, срабатывании аварийного гриба или по сигналу из системы безопасности привод гарантированно снимает момент с двигателя, а силовая часть остается под напряжением для быстрого возврата в работу после квитирования. Это снижает износ коммутационной аппаратуры и упрощает диагностику.
Тепловой режим и акустика: не только комфорт, но и ресурс
Для шкафных решений важны теплопотери и охлаждение. Здесь применяется принудительная конвекция, а рассеиваемая мощность в типовом режиме ощутимая - значит, закладываем вентиляцию шкафа и тепловой расчет, чтобы не загонять электронику в постоянную работу на верхних температурах. Такой подход напрямую влияет на срок службы конденсаторов DC-шины и вентиляторов. Уровень шума тоже не абстракция: в небольших насосных станциях или локальных машинных отделениях акустика от вентиляторов привода иногда оказывается заметнее, чем ожидают проектировщики, поэтому мы обычно заранее оцениваем размещение шкафа относительно рабочих зон.
Schneider Electric ATV650D30N4 в тяжелых условиях площадки
Промышленная площадка - это вибрации от насосов и компрессоров, удары при обслуживании, влажность в пределах, которые не всегда идеальны. Нормируемая вибростойкость и ударостойкость по IEC 60068-2-6/27 важны именно тем, что привод не начинает ловить плавающие ошибки по разъемам и платам при штатных механических воздействиях. Диапазон влажности без конденсации - это ориентир для эксплуатации в шкафу с корректной вентиляцией и без прямого попадания холодного воздуха на горячие элементы (иначе конденсат появится независимо от паспорта).
Степень защиты IP00 подразумевает установку только внутри шкафа или электропомещения. Мы считаем это нормальной архитектурой для мощности данного класса: при правильном шкафном исполнении легче обеспечить чистоту, охлаждение, фильтрацию воздуха и обслуживание.
Мини-примеры применения
Насосная станция водоснабжения: частотник держит давление через ПИД-регулирование от датчика 4-20 мА, а STO включаем в контур безопасности при обслуживании коллекторов.
Вентиляция цеха: плавный разгон/торможение снижает ударные нагрузки на ремни и подшипники, встроенный ЭМС-фильтр уменьшает риск помех на датчики температуры и заслонки.
Конвейер с редуктором: ограничение пускового момента и корректные рампы уменьшают рывки и вероятность срабатывания механических защит.
Если вы подбираете привод под конкретный двигатель и сеть, мы проверим совместимость по току, кабельной длине, тепловому режиму шкафа и требованиям по безопасности STO, чтобы на пусконаладке не пришлось переделывать схему. Передавайте параметры двигателя, тип нагрузки и условия монтажа - подготовим инженерную рекомендацию и поставку.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность30 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
