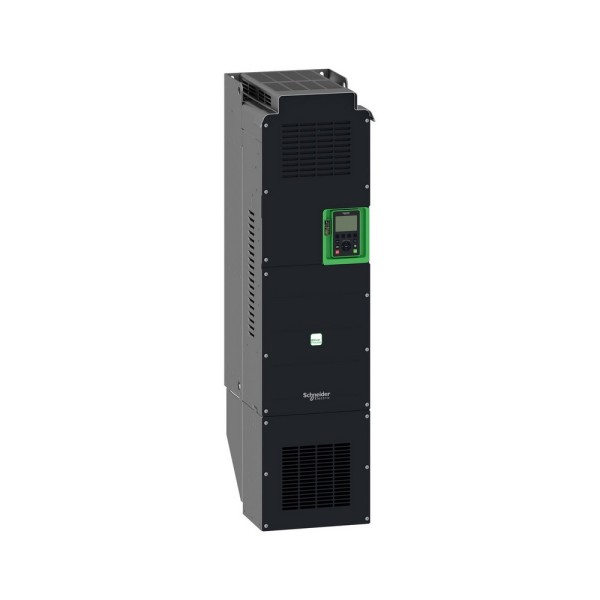

ATV650D37N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV650D37N4 Schneider Electric в реальной схеме привода
На практике этот преобразователь частоты мы ставим туда, где важны не только плавный пуск и экономия по потреблению, а предсказуемое управление процессом: насосные станции, вентустановки, дымоудаление, циркуляция теплоносителя, технологические контуры с ПИД-регулированием. Типовой сценарий: оператор дает уставку по давлению, а привод держит ее без рывков, компенсируя просадки сети и изменение гидравлики. В таких системах критично, чтобы привод стабильно работал с асинхронным двигателем и не требовал постоянной подстройки при смене режимов.
ATV650D37N4 рассчитан на сеть 380 В и двигатель порядка 37 кВт (нормальный режим). Для эксплуатационника здесь важнее не сама цифра мощности, а запас по току и корректная работа в длительных режимах: когда насос идет сутками и перегрев силовой части недопустим, потому что любой простой тянет за собой остановку участка.
Schneider Electric ATV650D37N4: управление, сигналы, интеграция
В приводе предусмотрены дискретные и аналоговые каналы, достаточные для типовой автоматизации без россыпи внешних модулей. Мы обычно разводим так: дискретные входы - Пуск/Стоп, Аварийный стоп, выбор уставки, сигнал от датчика протока; релейные выходы - Авария, Работа, Достигнута уставка или режим байпас. Аналоговые входы удобно использовать под 4-20 мА от датчика давления и резервный вход на локальную уставку, а аналоговые выходы - на передачу фактической частоты или нагрузки в верхний уровень.
Почему это важно: когда сигнальная часть закрывает задачу на месте, шкаф получается проще, меньше клеммных соединений и меньше типовых ошибок монтажа. А это напрямую влияет на надежность, особенно при обслуживании сменными бригадами.
ЭМС, кабельные линии и эксплуатация в промышленной сети
Отдельно отмечаем встроенный ЭМС-фильтр категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. В реальных цехах и насосных часто двигатель далеко: длинная линия дает и наводки, и рост утечек, и сюрпризы по срабатыванию защит. Наличие штатного фильтра упрощает прохождение внутренней электромагнитной совместимости по объекту, снижает риск влияния на датчики 4-20 мА, дискретные входы и коммуникации в одном лотке. При этом мы все равно закладываем грамотное заземление, разделение силовых и сигнальных трасс и корректные вводы экрана - фильтр не отменяет культуру монтажа, но сильно помогает удержать систему в рабочем состоянии без длительного поиска помех.
По силовой части привод рассчитан на высокий расчетный ток КЗ до 50 кА. Для объектов с мощными вводами и близко расположенными ТП это практичный параметр: можно корректно увязать аппарат с автоматикой ввода и не получить ограничение по применению из-за недостаточной стойкости.
Тепловой режим, охлаждение и акустика шкафа
В шкафах с частотниками основная проблема обычно не в пуске, а в тепле. Здесь применено охлаждение принудительной конвекцией, а рассеиваемая мощность порядка 2026 Вт (при 380 В и частоте коммутации 2.5 кГц). В эксплуатации это означает простую вещь: вентиляция шкафа должна быть рассчитана заранее, иначе летом получим ускоренное старение конденсаторов и периодические аварии по перегреву. Мы закладываем запас по воздухообмену и не ставим привод вплотную к нагревающимся аппаратам, особенно если шкаф стоит в помещении с плохой вытяжкой.
Рабочий диапазон -15...50 °C без снижения номинальных характеристик - полезен для неотапливаемых машинных залов и блочных насосных. Для складского хранения важна расширенная температура, чтобы привод не приходилось держать только в теплой зоне.
Уровень шума заявлен около 69.9 дБ. Это не критично для цеха, но в диспетчерских и малых ИТП может быть заметно, поэтому при проектировании мы учитываем размещение шкафа и акустику помещения, чтобы персонал не жил рядом с постоянно работающим вентилятором.
Механика, стойкость к среде и нюансы установки
Исполнение IP00 подразумевает установку в шкаф или в отдельный электропомещении с контролем пыли. Это честный промышленный подход: вместо попытки сделать все влагозащищенным на уровне частотника, мы обеспечиваем нормальную степень защиты всего шкафа и правильный воздушный поток. По вибрации и ударным нагрузкам привод проходит испытания по IEC 60068, что полезно для насосных на рамных основаниях, крышных венткамер и объектов, где есть механические колебания от оборудования.
Габариты и масса у такого класса привода существенные, поэтому крепление и компоновку мы обычно проверяем по месту: несущая способность монтажной панели, доступ к силовым клеммам, возможность завести кабели с нужным радиусом изгиба и оставить место под обслуживание. Мелочь, но именно на этом чаще всего теряется время при пусконаладке.
Безопасность и управляемая остановка
Встроенная функция STO (Safe Torque Off) с уровнем SIL 3 - это не про красивую галочку в спецификации. Она позволяет корректно закрывать требования по безопасному отключению момента без внешних контакторов в цепи двигателя, если архитектура объекта это допускает. В реальной жизни STO упрощает выполнение мероприятий по безопасности при обслуживании привода и механизма, снижает количество силовых коммутаций и уменьшает износ аппаратуры. Важно лишь правильно увязать цепи STO с общей схемой аварийного останова и провести проверку логики при вводе.
Подберем обвязку (защита, ввод, экранирование, вентиляция шкафа) и дадим инженерные рекомендации по включению в вашу схему - передавайте параметры двигателя, длину кабеля и условия установки.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность37 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
