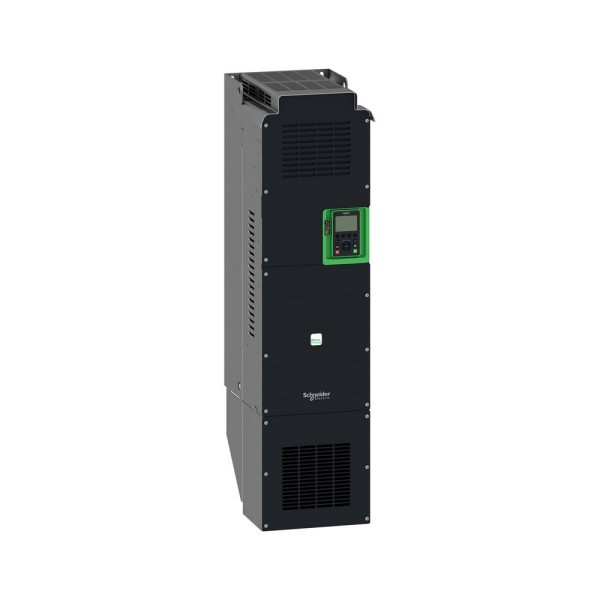

ATV650D37N4E преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV650D37N4E в реальной эксплуатации
Когда на объекте нужно держать стабильный расход или давление, а нагрузка на валу гуляет (засор фильтра, смена вязкости, работа по расписанию), частотник должен не просто крутить двигатель, а управлять процессом. Мы ставим Schneider Electric ATV650D37N4E на насосные и вентиляционные агрегаты, где важны предсказуемый разгон, уверенная работа на малых скоростях и корректная реакция на аварийные события. Это привод из линейки Altivar Process, ориентированный на технологические установки, а не на лабораторные условия.
Типовой сценарий: насос в водоподготовке с длинной линией и обратными клапанами. Мягкий пуск снижает гидроудар, а плавная остановка уменьшает вероятность подсоса воздуха. На вентсистемах в цехах частотник позволяет удерживать разрежение без постоянной игры заслонками, что напрямую влияет на энергопотребление и ресурс механики.
Преобразователь частоты Schneider Electric ATV650D37N4E: управление, сигналы, интеграция
В шкафу автоматизации этот привод удобен тем, что с ним можно выстроить понятную структуру сигналов без лишних модулей. Набор дискретных и аналоговых входов/выходов позволяет разнести команды Пуск/Стоп, выбор уставок, сигнализацию аварий и телеметрию по месту. На практике это означает меньше промежуточных реле и преобразователей уровней, а значит - меньше точек отказа и проще пусконаладка.
Например, на линии с рециркуляцией мы часто заводим 4-20 мА от датчика давления на аналоговый вход, дискретами задаем режимы (ручной/авто/промывка), а аналоговым выходом отдаем фактическую частоту на регистратор. Релейные выходы удобно использовать под статусы Готов/Работа/Авария - это читается даже без PLC и помогает службе эксплуатации локализовать проблему.
ЭМС и длинные кабели: Schneider Electric ATV650D37N4E и помехоустойчивость сети
Силовая часть частотника почти всегда конфликтует с КИП и связью, если не продумать электромагнитную совместимость. Здесь помогает встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. Для нас это важный признак: в насосных станциях и на кровле с вентиляторами расстояния до двигателя легко выходят за 50-70 м, и без нормальной ЭМС получаем ложные срабатывания датчиков, обрывы связи и наводки на аналоговые цепи.
В реальной разводке это означает, что при корректном экранировании и заземлении можно удержать помехи в пределах требований промышленной среды без установки внешних фильтров в каждом шкафу. Разумеется, правила монтажа никто не отменял: отдельные лотки для силовых и сигнальных трасс, 360-градусное подключение экрана, правильная шина PE.
Тепло, шум и компоновка шкафа
В приводах этого класса основная инженерная боль - тепловой режим. При принудительной конвекции и типовой частоте коммутации привод рассеивает заметную мощность, поэтому шкаф нужно проектировать как систему охлаждения, а не как коробку с аппаратурой. Мы закладываем запас по воздухообмену, проверяем температуру в верхней зоне шкафа и не ставим рядом чувствительные приборы (например, весовые контроллеры или высокоточные преобразователи).
Отдельно учитываем акустику: при работе в производственных помещениях уровень шума самого устройства редко является ограничением, но в малых венткамерах и насосных павильонах это может влиять на требования по обслуживанию. Правильное размещение и вентиляция часто дают больший эффект, чем попытки уйти в максимальную частоту ШИМ. При этом повышение частоты коммутации всегда нужно соотносить с дерейтингом и тепловой нагрузкой, иначе получим перегрев в пиковой смене, а не в момент пуска.
Механическая стойкость и условия среды
На объектах с вибрацией (венткамеры на металлоконструкциях, компрессорные, насосные с жесткой рамой) важны стойкость к вибрационным и ударным воздействиям по IEC 60068. Также критична работа по влажности без конденсата: в подвалах и на водоканале частая проблема - перепады температуры и сырость, которые убивают клеммные соединения и электронику быстрее, чем токовые перегрузки. Здесь уместно заранее продумать обогрев шкафа и вентиляцию с фильтрами, а степень защиты IP00 воспринимать правильно: это исполнение для монтажа внутрь шкафа, не для открытой установки в помещении.
Температурный диапазон эксплуатации без снижения номинала полезен, когда шкаф стоит в неотапливаемом помещении или в цехе с перегревом летом. Мы всегда проверяем, где будет проходить реальная граница по температуре воздуха у воздухозабора шкафа, а не по показаниям датчика на стене.
Функциональная безопасность STO в силовой части
Встроенная функция STO (Safe Torque Off) с уровнем SIL 3 - это не формальность, а инструмент, который упрощает выполнение требований по безопасности без городских решений на контакторах в каждой цепи. В прикладных схемах мы используем STO для интеграции в контур аварийного останова и сервисных блокировок: при обслуживании механики можно гарантированно снять крутящий момент с двигателя, сохранив питание привода и диагностику. Это сокращает время простоя и упрощает расследование причин остановок по журналам событий и статусам.
Что важно учесть при выборе и внедрении
- Проверяем сетевые условия и расчетный ток КЗ на вводе шкафа - это напрямую связано с корректным подбором защитной аппаратуры и ресурсом силового моста.
- Согласуем длину моторного кабеля, тип экрана и схему заземления - от этого зависит ЭМС и стабильность аналоговых измерений.
- Закладываем тепловой расчет шкафа с учетом потерь привода и реальной температуры окружающей среды, иначе номинал на бумаге не совпадет с режимом в смене.
- Продумываем логику сигналов: какие статусы нужны эксплуатации, какие аварии важно выдать сухими контактами, что уходит в PLC/SCADA.
Если нужен привод под асинхронный двигатель с понятной интеграцией в автоматику и предсказуемым поведением в промышленной среде, берем в работу артикул ATV650D37N4E преобразователь частоты Schneider Electric и помогаем увязать его с сетью, шкафом и алгоритмом управления на объекте. Дайте исходные данные по двигателю, линии и условиям установки - подберем схему включения и рекомендации по монтажу.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность37 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
