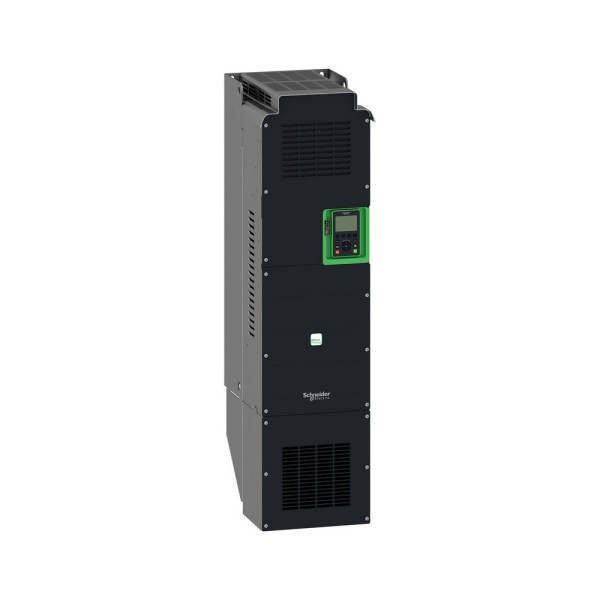

ATV650D45N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
ATV650D45N4 Schneider Electric в типовом сценарии эксплуатации
Чаще всего к нам обращаются с одной задачей: стабилизировать технологию на мощных асинхронных приводах, где пуски тяжелые, сеть просаживается, а механика не прощает рывков. В таких местах преобразователь частоты - это не про комфорт, а про ресурс редуктора, ремней, подшипников и про предсказуемость процесса. ATV650D45N4 из серии Altivar Process ATV600 рассчитан именно на такие узлы: вентиляторы, насосные группы, транспортеры, смесители, экструдерные вспомогательные механизмы, где нужен управляемый разгон, ограничение момента и нормальная работа в шкафной сборке.
В реальной эксплуатации важны не только киловатты, но и то, как привод переживает пыль, вибрации, климат и электромагнитную обстановку в цехе. Здесь сразу видим внятную базу: стойкость к вибрации по IEC 60068-2-6, ударостойкость по IEC 60068-2-27 и работа при высокой влажности без конденсации. Это напрямую влияет на количество ложных аварий по датчикам, на контактные группы и на срок службы вентиляторов охлаждения.
Schneider Electric ATV650D45N4: электромагнитная совместимость и кабельные трассы
На объектах с длинными линиями до двигателя типовая проблема - помехи на аналоговых сигналах, наводки на дискретные цепи и периодические срабатывания защит. У этого исполнения предусмотрен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допустимой длиной моторного кабеля до 150 м. На практике это означает, что при корректном монтаже (экран, заземление 360 градусов, разнесение силовых и слаботочных жгутов) мы получаем прогнозируемые уровни излучения и меньше времени тратим на отладку помех в шкафу.
Если привод стоит в насосной станции, где шкафы раскиданы по залу, а кабельные лотки общие с измерительными линиями, встроенная ЭМС-часть экономит место и снижает риск ошибок при подборе внешних фильтров. Для нас, как для интегратора, это еще и более прозрачная приемка по электромагнитной обстановке: меньше сюрпризов при запуске.
Тепловой режим, охлаждение и почему это важно
Для частотника такого класса ключевой вопрос - как он рассеивает тепло в реальном шкафу. Здесь применено принудительное охлаждение, а тепловыделение задано в явном виде для типового режима с частотой коммутации 2.5 кГц. Это помогает правильно посчитать вентиляцию шкафа: подобрать вентиляторы/теплообменник, разнести источники тепла и не получить ситуацию, когда летом при пиковой нагрузке автоматика начинает уходить в температурные ограничения.
Рабочий диапазон без снижения номинала до +50 °C удобен для цехов без кондиционирования. При этом важно помнить про IP00: устройство рассчитано на установку внутри шкафа, и мы всегда закладываем корректную фильтрацию воздуха и контроль запыленности. В пыльных помещениях (дробилки, цемент, мукомольные участки) без нормального шкафного исполнения любая силовая электроника теряет ресурс кратно.
Управление приводом и сигнальная обвязка
В нормальном проекте по модернизации мы почти всегда используем смешанное управление: уставка скорости из АСУ ТП по аналоговому каналу, дискретные команды Пуск/Стоп и несколько технологических блокировок, плюс обратная связь на контроллер. Набор встроенных аналоговых и дискретных каналов позволяет закрыть типовую насосную или вентиляторную задачу без внешних модулей: например, один аналог - задание, второй - датчик давления 4-20 мА, третий - резерв или корректировка. Аналоговые выходы удобно отдавать на старые регистраторы или на верхний уровень, когда интерфейсы еще не унифицированы.
Релейные выходы в реальной эксплуатации часто спасают, когда нужно развязать разные уровни питания или завести сухие контакты на существующую схему сигнализации. Мы обычно назначаем их под Готов/Авария/Работа, а дискретные входы используем под межблокировки: уровень в резервуаре, авария задвижки, термоконтакт двигателя. Такая структура потом проще обслуживается электриками на смене.
Безопасность STO и диагностика в шкафной автоматизации
В проектах, где есть требования по функциональной безопасности, наличие STO (безопасное отключение крутящего момента) с уровнем SIL 3 - не формальность. Это позволяет корректно организовать безопасную остановку без отключения силовой части вводным контактором на каждом цикле. В результате меньше износ контакторов, выше доступность линии и проще пройти аудит по безопасности. На практике STO мы заводим от реле безопасности или от безопасного ПЛК, а силовую часть оставляем под контролем автоматики питания.
Механика установки и условия площадки
Устройство рассчитано на настенный монтаж и имеет габарит, характерный для 45 кВт класса, с массой, которую нужно учитывать при компоновке: мы заранее проверяем несущую способность монтажной панели и удобство обслуживания. Вибро- и ударостойкость по стандартам IEC важны для насосных и вентиляторных помещений рядом с крупной механикой, где шкафы получают постоянную микровибрацию. В таких условиях слабые клеммные соединения и плохо выполненное заземление становятся причиной периодических отказов, поэтому мы всегда соблюдаем момент затяжки и делаем контрольное протягивание после первых недель работы.
Для заказа указывайте: артикул ATV650D45N4 преобразователь частоты Schneider Electric - подготовим корректную спецификацию обвязки (автомат, кабель, экраны, вентиляция шкафа) и согласуем режимы под вашу нагрузку.
- Тип охлажденияПринудительная конвекция
- Способ монтажаНастенный монтаж
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность45 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
