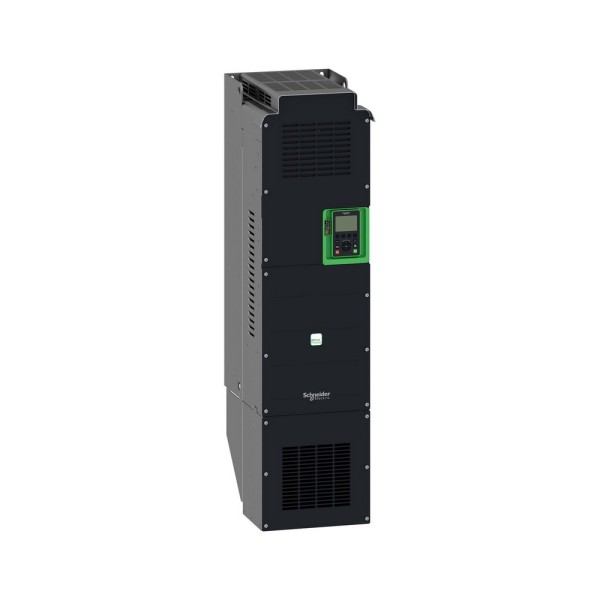

ATV650D55N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Когда на объекте стоит задача стабильно крутить насос или вентилятор на 55 кВт, главные проблемы обычно не в самом двигателе. Вылезают пусковые токи, провалы по сети, перегрев шкафа, наводки на датчики 4-20 мА и регулярные остановы по авариям, которые невозможно повторить в цехе. Под такие условия мы и подбираем ATV650D55N4 преобразователь частоты Schneider Electric: он рассчитан на реальную промышленную эксплуатацию, а не на стендовые режимы.
Schneider Electric ATV650D55N4 в типовых приводных задачах
Серия Altivar Process ATV600 изначально ориентирована на технологические агрегаты с переменной нагрузкой: водоподготовка, насосные, компрессорные станции, дымососы, градирни, линии транспортирования. В этих системах важна не только регулировка скорости, но и предсказуемое поведение при просадках, длинных кабелях и электромагнитной обстановке.
Мини-пример из практики: на насосной станции при прямом пуске двигатель дергал сеть и выбивал вводной автомат на соседней секции. После перехода на частотник удалось ограничить ток на разгоне, убрать гидроудары и настроить поддержание давления по аналоговому датчику. Дополнительно снизился акустический шум в машинном зале за счет работы на оптимальной частоте, а не всегда на номинале.
Преобразователь частоты Schneider Electric ATV650D55N4: электромагнитная совместимость и кабельные трассы
На объектах с разнесенными двигателями мы регулярно сталкиваемся с тем, что кабель до двигателя 80-120 м превращается в антенну: растет ВЧ-помеха, ловят ошибки дискретные входы, страдает связь и аналоговые каналы. Здесь критично, что у привода предусмотрен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 с допуском на длину моторного кабеля до 150 м. Это упрощает компоновку шкафа и снижает риск, что по итогам пусконаладки придется экстренно добавлять внешние фильтры, дроссели и пересобирать силовую часть.
Важный момент для эксплуатации - правильная организация заземления и трассировка: силовые и сигнальные линии разводим раздельно, экран аналоговых цепей заводим по правилам одной точки, а PE выполняем с минимальной индуктивностью. С этим приводом такие меры дают ожидаемый эффект, потому что конструктивно он рассчитан на промышленную ЭМС-обстановку.
Интерфейсы управления и работа с сигналами
В реальной автоматизации привод редко живет сам по себе. Обычно он замыкает контур с ПЛК, датчиками давления/расхода/уровня, концевиками и межблочными защитами. Поэтому мы обращаем внимание на набор встроенных I/O: дискретные входы и релейные выходы удобны для базовой логики (разрешение пуска, аварийные цепи, работа/готовность), а аналоговые входы и выходы - для задания, обратной связи и диагностики на АСУ ТП.
Плюс в том, что аналоговые каналы можно использовать прикладно: например, один вход отдать под 4-20 мА с датчика давления, второй - под резервное задание от панели оператора, а выходом вернуть в ПЛК фактическую частоту или ток нагрузки для трендов. Это помогает в поиске причин аварий, когда на объекте нет полноценного регистратора.
Безопасность и останов по требованию технологии
Для механизмов с повышенными требованиями к безопасности важна функция STO (safe torque off) с уровнем SIL 3. На практике это означает, что можно реализовать безопасное отключение крутящего момента без отключения питания всего шкафа, сохраняя управляемость остальной части системы. Типовой сценарий - аварийный стоп по защитному выключателю зоны обслуживания или по сигналу от системы безопасности, когда механика должна гарантированно перестать создавать момент, а диагностика и связь остаются доступны.
Механика, охлаждение и условия эксплуатации
В приводных шкафах на 55 кВт основная причина нестабильности - тепловой режим. Здесь применено охлаждение с принудительной конвекцией, и при проектировании мы закладываем нормальный воздухообмен, правильную ориентацию и запас по температуре внутри шкафа. Учитываем также рассеиваемую мощность привода: это не абстрактная цифра, а прямой ввод в расчет вентиляции, теплообменника или кондиционера шкафа.
По стойкости к среде привод рассчитан на промышленный диапазон температур без снижения номинальных характеристик, а также на работу при высокой влажности без конденсации. Отдельно отметим вибро- и ударостойкость по IEC 60068: для насосных и вентиляторных установок с жесткими основаниями и периодическими резонансами это снижает риск разболтанных клемм, микротрещин и плавающих отказов, которые потом сложно диагностировать.
Тонкости внедрения в существующую инфраструктуру
При замене старого привода важно оценить вводную защиту и условия КЗ: привод рассчитан на высокий расчетный ток короткого замыкания, но это не отменяет необходимости корректно подбирать автоматы, предохранители и сечение шин. Также учитываем степень защиты IP00: изделие предназначено для установки внутри шкафа, с контролируемым доступом и правильной вентиляцией. В большинстве промышленных проектов это как раз штатный вариант.
Связка ATV650D55N4 преобразователь частоты Schneider Electric хорошо ложится в модернизацию, когда нужен управляемый разгон, защита двигателя, снижение ударных нагрузок на гидравлику и прогнозируемая работа в условиях помех.
Сообщите нам тип двигателя, длину моторного кабеля и схему управления - подготовим техническое решение по подключению, защите и настройке под вашу технологию.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность55 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
