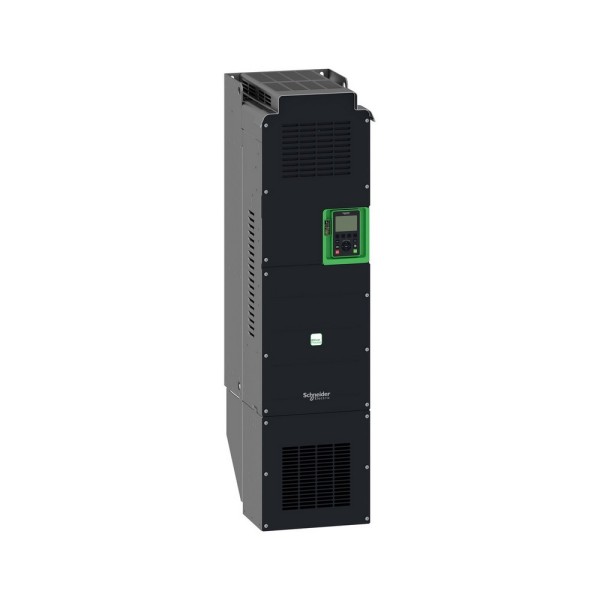

ATV650U15N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
Schneider Electric ATV650U15N4 в реальной эксплуатации
Частотник чаще всего вспоминают не в момент пуска, а когда надо удержать технологию: стабилизировать давление на насосе, не ловить гидроудары, убрать перегрев двигателя на малых оборотах, обеспечить повторяемость скорости на конвейере. ATV650U15N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 рассчитан именно на такие задачи - когда привод работает сутками, а требования к технологической дисциплине выше, чем к красивому интерфейсу.
Мы ставим этот класс приводов туда, где важны не только регулирование частоты, но и предсказуемое поведение при авариях сети, шумовой обстановке, длинных моторных кабелях и при работе шкафа в цеху с вибрацией. На практике это означает меньше остановов по помехам, меньше самопроизвольных срабатываний дискретных входов и более спокойную диагностику по месту.
Schneider Electric ATV650U15N4: управление асинхронными двигателями без сюрпризов
Данный привод ориентирован на асинхронные двигатели и типовые промышленные механизмы: насосы, вентиляторы, компрессорные агрегаты, мешалки, транспортеры. Мы ценим, что в нем достаточно развитая обвязка по сигналам - это упрощает включение в существующую автоматику без россыпи внешних модулей. Аналоговые каналы удобны, когда оставляем локальный регулятор по давлению/разрежению или принимаем задание с внешнего ПИД-контроллера; дискретные - когда нужна жесткая логика: разрешение, аварийный стоп, выбор скоростей, переключение режимов.
Мини-пример: на вентиляционной установке можно завести задание 0-10 В от контроллера ОВиК и одновременно оставить дискретный вход под режим сервисного фиксированного пуска. В эксплуатации это экономит время наладки и снижает риск, что обслуживающий персонал начнет вмешиваться в параметры, пытаясь обойти ограничения контроллера.
ЭМС и длинные кабели: почему встроенный фильтр важнее, чем кажется
Типовая проблема на объектах - частотник поставили, двигатель крутится, а рядом начинают жить своей жизнью датчики, весовые контроллеры или связь с ПЛК. Здесь критичен встроенный фильтр ЭМС категории C3 по EN/IEC 61800-3 и допустимая длина моторного кабеля до 150 м. В реальной шкафной сборке это часто избавляет от необходимости срочно искать внешние дроссели/фильтры и переразводить заземление уже после сдачи.
Для нас это про управляемость результата: при корректной прокладке силовых и сигнальных трасс, нормальном PE и экранировании привод гораздо спокойнее ведет себя в зашумленных сетях и не разносит помехи по объекту. На больших площадках, где двигатель удален (насосная станция, градирня, венткамера на кровле), запас по длине кабеля - не абстракция, а экономия на промежуточных шкафах и согласованиях.
STO SIL3 и практическая безопасность обслуживания
Функция STO (безопасное отключение крутящего момента) с уровнем SIL 3 - это не про формальную галочку. Мы используем STO, чтобы реализовать безопасную остановку без отключения силового ввода, когда по регламенту нужно обслужить механизм, но нежелательно обесточивать весь шкаф (например, из-за работающей автоматики, обогрева, телеметрии). При грамотной схеме с безопасным реле это упрощает архитектуру: меньше силовых контакторов в цепи двигателя, меньше точек отказа и нагрева.
Условия среды и механика: что дают IEC 60068 и температурный диапазон
Цех - это не лаборатория. Вибрация от соседних агрегатов, периодические удары при транспортировке/монтаже, перепады температуры и влажности. Для данного исполнения заявлены вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27, а также работа при -15...50 °C без снижения номинальных характеристик. На практике это значит, что привод не требует постоянных оговорок типа только в кондиционируемом помещении при идеальном крепеже, хотя базовые правила шкафостроения никто не отменял.
Влажность 5...95 % без конденсата важна для объектов с сезонной эксплуатацией и неидеальной вентиляцией шкафов. Если внутри шкафа есть риск точки росы, мы обычно закладываем подогрев и корректную вентиляцию - и тогда привод работает в ожидаемом режиме, без деградации изоляции и ложных отказов по утечкам.
Тепло, акустика и компоновка шкафа
Принудительная конвекция и заметная рассеиваемая мощность требуют нормальной инженерной компоновки: расчет воздухообмена, разнесение тепловыделяющих компонентов, чистые каналы притока/вытяжки. В реальной эксплуатации это влияет на ресурс вентиляторов и силовой части сильнее, чем любые настройки. Уровень шума также стоит учитывать при размещении в обслуживаемых помещениях: если шкаф стоит рядом с рабочим местом, лучше заранее предусмотреть акустические ограничения или вынести силовую часть в отдельную зону.
Степень защиты IP00 означает, что это шкафное решение: привод рассчитан на установку внутри электрощита с соответствующей степенью защиты и соблюдением расстояний. В проектах, где хотят ставить привод прямо в помещении без шкафа, мы обычно предлагаем другой тип корпуса либо корректируем компоновку.
Надежность по сети и стойкость к аварийным режимам
Для промышленных вводов важна стойкость к токам короткого замыкания и корректная работа в условиях нестабильной сети. В практике это выражается в меньшем количестве тяжелых отказов после сетевых инцидентов и в более прогнозируемой работе защиты. Частота коммутации настраивается в зависимости от требований по шуму двигателя и нагреву: повышаем - получаем тише и мягче, но растет тепловая нагрузка и требования к охлаждению; снижаем - выигрываем по теплу и ресурсу. Эта настройка напрямую влияет на эксплуатационные затраты, поэтому мы всегда подбираем ее под конкретный двигатель и механику, а не оставляем по умолчанию.
Что проверяем перед вводом в работу
- Качество PE и схема заземления экрана моторного кабеля, чтобы ЭМС работала в реальности, а не на бумаге.
- Тепловой расчет шкафа с учетом конвекции и загрязнения фильтров вентиляции.
- Логику дискретных сигналов и назначение аналоговых каналов под реальную технологию, а не под удобство монтажа.
- Включение STO в цепи безопасности и тестирование остановки по регламенту объекта.
Если нужен привод под длительную работу с асинхронным двигателем, с нормальной ЭМС-совместимостью и встроенной функцией безопасного отключения момента, закладывайте ATV650U15N4 в спецификацию и передавайте нам вводные по двигателю, длине кабеля и режимам - проверим применимость и поможем корректно увязать с автоматикой.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность1,5 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
