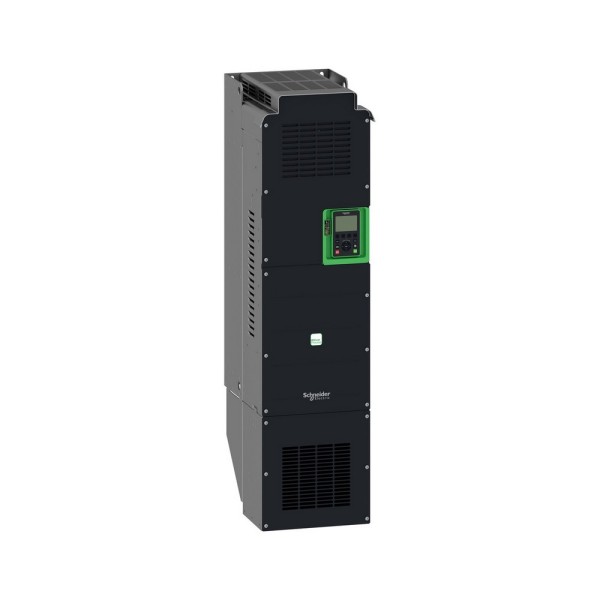

ATV650U22N4 преобразователь частоты Schneider Electric
- Описание
- Характеристики
- Доставка
- Гарантия
- Как заказать
- Отзывы
В реальной эксплуатации частотник ценят не за набор цифр, а за предсказуемое поведение на механизме. Типовой сценарий: насосная станция с длинным кабелем до двигателя, общий шкаф с ПЛК и измерительными цепями, требования по ЭМС и обязательная безопасная остановка по контуру. В таких условиях ATV650U22N4 преобразователь частоты Schneider Electric из линейки Altivar Process ATV600 ведет себя как промышленный привод, рассчитанный на технологию, а не на лабораторию.
Schneider Electric ATV650U22N4: когда важна электромагнитная совместимость
На объектах с протяженными линиями к двигателю и плотной компоновкой в шкафу чаще всего возникают две проблемы: наводки на аналоговые сигналы и ложные срабатывания дискретных входов. Здесь критично, что в приводе предусмотрен встроенный фильтр ЭМС уровня C3 (по EN/IEC 61800-3) с допуском по длине моторного кабеля до 150 м. На практике это снижает объем внешних решений: меньше отдельных фильтров, короче путь до приемки по помехам, проще трассировка в шкафу. Для нас как для интегратора это еще и экономия места по DIN-рейкам и меньше точек отказа.
Отдельно отметим: категория C3 - это именно промышленная среда, где рядом работают контакторы, источники питания, частотники и сварка. При корректном заземлении и разделении силовых/сигнальных жгутов привод стабильно держит помехоустойчивость без постоянной донастройки фильтрации на объекте.
ATV650U22N4 Schneider Electric в системах с требованиями по безопасности
Когда привод стоит на вентиляторе, мешалке, дробилке или транспортере, заказчик почти всегда просит безопасную остановку без усложнения схемы. Встроенная функция STO (Safe Torque Off) с уровнем SIL 3 позволяет отключать момент на двигателе аппаратно, без размыкания силовой цепи контактором в каждом цикле. На практике это продлевает ресурс коммутационной аппаратуры, упрощает безопасность для обслуживания и дает понятный алгоритм: аварийный стоп - привод гарантированно не формирует момент, а автоматика фиксирует состояние по цепям безопасности.
Мы обычно применяем STO в паре с контроллером безопасности или реле безопасности, когда нужно обеспечить ремонтные работы в зоне механизма без полного обесточивания шкафа. Это особенно удобно на непрерывных производствах, где остановка всей линии дорого стоит.
Надежность шкафа: температура, влажность, вибрация и удар
Для приводов в цехах и насосных важны не только режимы, но и стойкость к окружающей среде. Диапазон работы без снижения номинала в пределах -15…50 °C закрывает большинство помещений без дополнительного кондиционирования, а хранение до -40…70 °C удобно для складов и северных поставок. По влажности заявлен диапазон до 95% без конденсата - то, с чем реально сталкиваемся в неотапливаемых помещениях межсезонья.
Вибростойкость по IEC 60068-2-6 и ударостойкость по IEC 60068-2-27 важны в шкафах, установленных рядом с компрессорным оборудованием, дробилками, на эстакадах и в блочно-модульных станциях. Там обычная проблема - ослабление клемм и деградация соединений. Когда привод изначально рассчитан на такие нагрузки, меньше сюрпризов на пусконаладке и меньше внеплановых подтяжек после ввода.
Сигнальные интерфейсы и управление технологией
В технологических проектах нам редко хватает только пуска и задания частоты. Нужны обратные связи, переключение уставок, работа по датчику давления/расхода, выдача статусов в АСУ ТП, резервирование режимов. Поэтому важна конфигурация входов/выходов: можно собрать схему без лишних внешних преобразователей, а аналоговые каналы использовать под датчики 4-20 мА и задания, оставив дискретные входы под блокировки, разрешения, выбор скоростей и межсистемные сигналы. Релейные выходы удобно отдавать в цепи сигнализации или на промежуточные реле, когда требуется гальваническая развязка с внешними цепями.
Из практики: на насосе делаем два задания - от ПЛК и локальное от панели, плюс отдельный аналоговый канал под датчик давления. При этом дискретами заводим сухой контакт аварии по уровню, разрешение от системы пожаротушения и сигнал сервисного режима. Такой набор позволяет построить рабочую автоматику без нестандартных костылей.
Тепловой режим и акустика при эксплуатации
Привод с принудительной конвекцией требует инженерного подхода к вентиляции шкафа. Рассеиваемая мощность на уровне порядка 2 кВт в типовом режиме означает, что при плотной компоновке нужно заранее считать воздухообмен, закладывать правильный поток снизу вверх и не ставить рядом чувствительные элементы (например, прецизионные преобразователи или модули связи) без разделения потоков. Уровень шума около 70 дБ полезно учитывать, если шкаф ставится в операторной или рядом с рабочими местами: иногда проще вынести шкаф в отдельное помещение, чем потом компенсировать акустику.
Важно помнить и про IP00: это исполнение для установки внутри шкафов/электропомещений с контролируемым доступом. В цеховой установке без шкафа такой привод использовать нельзя - не из-за формальности, а из-за реального риска попадания пыли, случайного контакта и неконтролируемого охлаждения.
Если нужен привод под асинхронный двигатель с промышленной ЭМС, встроенной STO и понятной логикой внедрения в АСУ ТП, закладываем ATV650U22N4 в спецификацию и подбираем обвязку шкафа по теплу и сети. Передайте нам параметры двигателя, длину кабеля и условия размещения - подготовим технически корректное решение и схему включения под ваш объект.
- Способ монтажаНастенный монтаж
- Тип охлажденияПринудительная конвекция
- Влажность5...95 % без образования конденсата IEC 60068-2-3
- Температура хранения-40...70 °C
- Номинальный выходной ток201 380 normal duty А
- СерияAltivar Process ATV600
- Номинальная мощность2,2 кВт
- Частота сети50...60 - 5...5 % Гц
- Максимальная выходная частота0.0001...0.5 Гц
- Количество дискретных входов8
- Количество аналоговых входов3
- Количество аналоговых выходов2
- Количество релейных выходов3
- Встроенный фильтр ЭМСIntegrated EN/IEC 61800-3 category C3 150 m
- Высота852 мм
- Глубина390 мм
- Механическое исполнениеСтандартное исполнение
- Номинальное напряжение380 В
- Рабочая температура-15...50 без снижения номинальных характеристик °c
- Ширина320 мм
- УправлениеAsynchronous motors
- Степень защиты IPIP00 IEC 61800-5-1
- Мощность двигателя150 нормальный режим л.с.
- Расчётный ток КЗ50 кА
- Полная мощность121.8 при 480 В, нормальный режим кВА
- Частота коммутации2.5...8 со снижением номинальных характеристик кГц
- Функция безопасностиSTO (безопасное отключение крутящего момента), SIL 3
- Масса82 кг
- Уровень шума69.9 86/188/EEC дБ
- Рассеиваемая мощность2026, принудительная конвекция, при 380 В, частота коммутации 2.5 кГц Вт
- Степень загрязнения2 EN/IEC 61800-5-1
- Вибростойкость1.5 мм, размах 2...13 Гц IEC 60068-2-6
- Ударостойкость15 gn 11 мс IEC 60068-2-27
- НазначениеАсинхронные двигатели
- Фильтр ЭМСВстроенный, категория C3 по EN/IEC 61800-3, кабель до 150 м
- Линейный ток201 при 380 В, нормальный режим А
